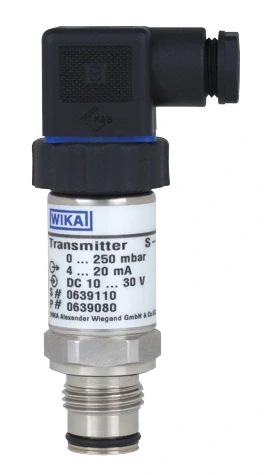

Przetwornik ciśnienia z membraną czołową S-11
Kod produktu: Przetwornik ciśnienia z membraną czołową S-11
Przetwornik ciśnienia z membraną czołową
Wszystkie przyłącza procesowe przetwornika z membraną czołową wykonane są ze stali nierdzewnej, w pełni spawane i izolują medium procesowe od przyrządu pomiarowego poprzez uszczelnienie zupełne. Zapewnione jest zatem niezawodne, wolne od martwych stref uszczelnienie pomiędzy przyłączem procesowym i medium pomiarowym. Dzięki swojej zoptymalizowanej konstrukcji, przyłącze procesowe z membraną czołową umożliwia oczyszczanie zwilżanej membrany zintegrowanej z procesem. Niskie koszty utrzymania i bezproblemowy pomiar ciśnienia jest zagwarantowany także w aplikacjach krytycznych z często zmieniającymi się mediami.
Dla mediów o wysokich temperaturach do 150°C, dostępny jest także przetwornik ciśnienia ze zintegrowanym radiatorem chłodzącym.
Główne cechy przetwornik ciśnienia do lepkich mediów S-11
- zakresy pomiarowe ciśnienia względnego, absolutnego, manowakuometrycznego, podciśnienia w przedziale -1 ... 0 bar do 0 ... 600 bar
- wyjścia prądowe 4-20 mA, 2-przewodowe, 0 ... 20 mA, 3-przewodowe lub napięciowe 3-przewodowe: 0 ... 10 V, 0 ... 5 V
- klasy dokładności 0,5% lub 0,25%
- wysoka jakość wykonania
- duża elastyczność konfiguracji
- przyłącze procesowe z membraną czołową
- szczelny próżniowo
- aprobata 3-A (normy sanitarne)
Przetwornik ciśnienia dla przemysłu spożywczego
Do aplikacji w przemyśle spożywczym może zostać wybrana wersja z wewnętrznym płynem transmisyjnym zgodnym z FDA 21 CFR 178.3750.
Prawidłowy dobór przetwornika do aplikacji
Dobranie odpowiedniego przetwornika ciśnienia do konkretnej aplikacji wymaga znajomości kilku istotnych parametrów. Rodzaj medium, typ ciśnienia jakie chcemy mierzyć, zakres ciśnienia w procesie, dostępne przyłącze, konieczność pracy w strefie Ex, sygnał wyjściowy - to tylko niektóre z nich. Wszystkie parametry istotne z punktu widzenia doboru przetwornika ciśnienia do warunków i wymagań aplikacyjnych omówiliśmy na naszym blogu. Zapraszamy do lektury:
Parametry
| Typ czujnika | piezorezystancyjny |
| Dokładność | ≤ ±0.5% zakresu ≤ ±0.25% zakresu |
| Zakres pomiarowy ciśnienia | 0 ... 0,1 bar 0 ... 0,16 bar 0 ... 0,25 bar 0 ... 0,25 bar absolutne 0 ... 0,4 bar 0 ... 0,4 bar absolutne 0 ... 0,6 bar 0 ... 0,6 bar absolutne 0 ... 1 bar 0 ... 1 bar absolutne 0 ... 1,6 bar 0 ... 1,6 bar absolutne 0 ... 2,5 bar 0 ... 2,5 bar absolutne 0 ... 4 bar 0 ... 4 bar absolutne 0 ... 6 bar 0 ... 6 bar absolutne 0 ... 10 bar 0 ... 10 bar absolutne 0 ... 16 bar 0 ... 16 bar absolutne 0 ... 25 bar 0 ... 40 bar 0 ... 60 bar 0 ... 100 bar 0 ... 160 bar 0 ... 250 bar 0 ... 400 bar 0 ... 600 bar -0,1 ... 0 bar -0,16 ... 0 bar -0,25 ... 0 bar -0,4 ... 0 bar -0,6 ... 0 bar -1 ... 0 bar -1 … +0,6 bar -1 … +1,5 bar -1 … +3 bar -1 … +5 bar -1 … +9 bar -1 … +15 bar -1 … +24 bar |
| Typ wyjścia | 4 … 20 mA, 2-przewodowy 0 … 20 mA, 3-przewodowy 0 … 10 V DC, 3-przewodowy 0 … 5 V DC, 3-przewodowy |
| Materiał elementów zwilżanych | stal nierdzewna 316 Ti |
| Przyłącze procesowe | G ½ B membrana czołowa G 1 B membrana czołowa Higieniczne G 1 B membrana czołowa |
| Przyłącze elektryczne | Wtyczka kątowa DIN EN 175301-803 A M12x1,5 Przewód kablowy |
| Temperatura medium | -30 … 100°C -30 ... 125°C -20 … 150°C (z radiatorem) |
| Dopuszczenia | 3-A |
| Opcje | Gniazdo do wspawania |
| Producent | Wika |
