Sondy radarowe poziomu z falowodem

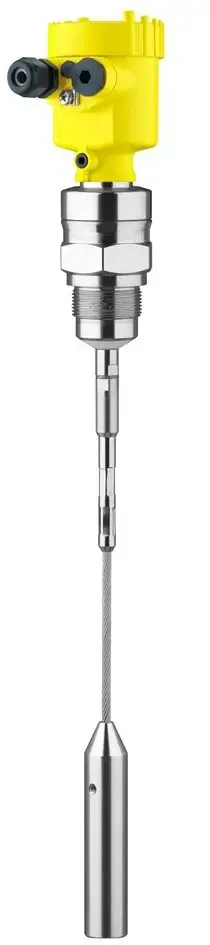

Sonda radarowa z falowodem Vegaflex 82
Sonda poziomu VEGAFLEX 82 została wyposażone w nową elektronikę, którą umożliwia automatyczne:
- śledzenie końca falowodu; zwiększa pewność pomiaru mat. sypkich o niskiej stałej dielektrycznej,
- przetwarzanie echa na podstawie generowanych profili echa; zapewnia wysoką stabilność pracy,
- określnie długości falowodu; zapewnia łatwość obsługi,
- monitoringu stanu falowodu; urządzenie informuje o ew. uszkodzeniu, pęknięciu lub urwaniu falowodu,
- zapisu w pamięci wew. 500 zdarzeń jak np. zmiana parametrów urządzenia, błędy pomiarów z rejestrowaną data i godz. wystąpienia jak i 100 tys. pomiarów z czasem próbkowania od 40ms do 1 tygodnia jak i rejestracje kilku pomiarów w tym samym czasie z możliwością exportu do programu Microsoft Excel.
Parametry
| Elektronika | 2-przewodowa 4 ... 20 mA/HART 4-przewodowa 4 ... 20 mA/HART Profibus PA Foundation Fieldbus Modbus |
| Wielkość mierzona | poziom |
| Temperatura medium | -40 ... 200 °C |
| Dokładność | 2 mm |
| Zakres pomiarowy | falowód linkowy do 75 m falowód prętowy do 6 m |
| Przyłącze procesowe | gwintowe od G3/4, 3/4 NPT kołnierzowe od DN 25, 1'' |
| Wyświetlacz | moduł wyświetlania i programowania PLICSCOM |
| Medium | materiały sypkie ciecze |
| Ciśnienie | do 40 bar |
| Dopuszczenia | ATEX |
| Producent | Vega |
Pliki do pobrania
Produkty powiązane
Przenośny moduł wyświetlania i programowania Plicscom
- programowanie, kopiowanie danych pomiędzy sondami seri plics
- opcja komunikacji Bluetooth
Uniwersalny interfejs HART Vegaconnect
- do stosowania z komputerem wyposażonym w port USB- kalibracja dowolnego urządzenia posiadającego DTM
Wskaźnik Vegamet 391
Uniwersalny wskaźnik VEGAMET 391 przeznaczony do przetwarzania sygnału. Stosowanym w wielu aplikacjach do pomiaru poziomu, nadciśnienia oraz ciśnienia procesowego. Możliwość stosowania tego urządzenia do zasilania podłączonych czujników. Możliwość podłączenia do VEGAMET 391 dowolnego czujnika od 4 do 20 mA/HART. Wbudowany zasilacz sondy. Opcjonalnie ETHERNET.
Wskaźnik Vegamet 341/342
- wejście 1x4...20 mA
- wyjście 1x0/4 ... 20 mA, 2xprzekaźnikowe, 1xprzekaźnik awarii
- wbudowany zasilacz sondy
- podświetlany kolorowy wyświetlacz
- bezprzewodowa komunikacja Bluetooth
