Sygnalizatory pojemnościowe

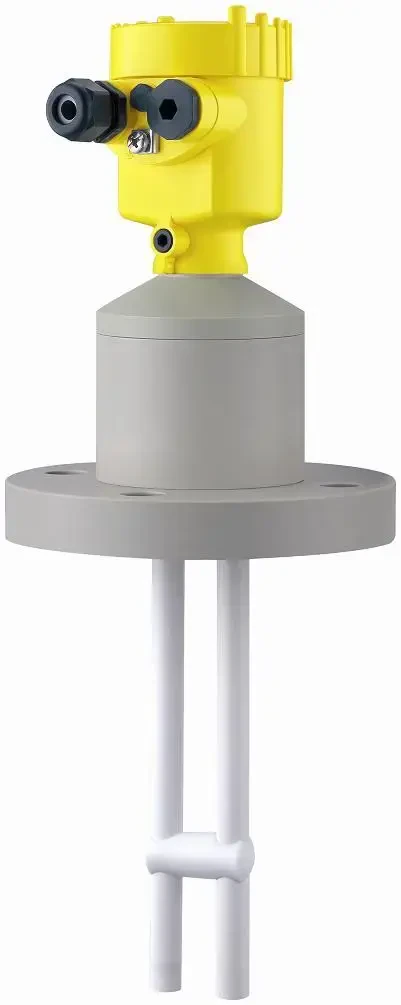

Sygnalizator pojemnościowy poziomu Vegacap 69

Kod produktu: CAP69.

Sygnalizator pojemnościowy do detekcji poziomu cieczy bardzo agresywnych (żrących)

opis
parametry
produkty powiązane
kontakt z ekspertem

Sygnalizator pojemnościowy VEGACAP 69, przeznaczony cieczy agresywnych i zbiorników z tworzywa sztucznego, działa na zasadzie wykrywania zmiany pojemności elektrycznej. Zalanie przez ciecz sygnalizatora poziomu powoduje wzrost pojemności elektrycznej w stosunku do sygnalizatora zainstalowanego w pustym zbiorniku. Z uwagi na pomiar mediów przewodzących, sonda pokryta jest izolacją z tworzywa sztucznego. Sonda zapewnia pewny pomiar w przypadku występowania piany, skomplikowanych instalacji wewnątrz zbiornika, parowania, osadów na dnie, a nawet oblepienia elektrody (VEGACAP 64).

Po zainstalowaniu w zbiorniku, sonda wymaga kalibracji tj: zasymulowania 2 poziomów w zbiorniku, odpowiadających sygnalizowanym stanom. Warunkiem stosowania sygnalizatorów pojemnościowych jest stabilność stałej dielektrycznej produktu (pomiar jednego typu produktu).

Parametry

Ciśnienie	-1 ... 2 bar
Zakres pomiarowy	4 m
Dławik	M 20 x 1,5 1/2 NPT
Wersja / temperatura procesu	z pokryciem FEP/0 ... 60 °C z pokryciem FEP/-40 ... 100 °C
Elektronika	wyjście do współpracy z urządzeniami zewnętrznymi serii VEGATOR bezstykowa 20 ... 253 V AC/DC przekaźnikowa (DPDT) 20 ... 72 V DC/20 ... 250 V AC (3A) tranzystorowa (NPN/PNP) 10...55 V DC
Przyłącze procesowe	kołnierzowe 2'' 150lb / PP kołnierzowe DN80PN16 / PP kołnierzowe DN65PN16 / PTFE kołnierzowe DN65PN16 / PP kołnierzowe DN50PN16 / PTFE kołnierzowe DN50PN16 / PP kołnierzowe DN125PN16 / PTFE kołnierzowe DN125PN16 / PP kołnierzowe DN100PN16 / PTFE kołnierzowe DN100PN16 / PP kołnierzowe 4'' 150lb / PTFE kołnierzowe 4'' 150lb / PP kołnierzowe 3'' 150lb / PTFE kołnierzowe 3'' 150lb / PP kołnierzowe 2'' 150lb / PTFE kołnierzowe DN80PN16 / PTFE
Obudowa	plastikowa IP66/IP67
Medium	ciecze ciecze agresywne
Temperatura medium	-40 ... 100°C
Dopuszczenia	ATEX II 1G, 1/2G, 2G Ex ia IIC T6
Producent	Vega
