Sygnalizatory wibracyjne poziomu

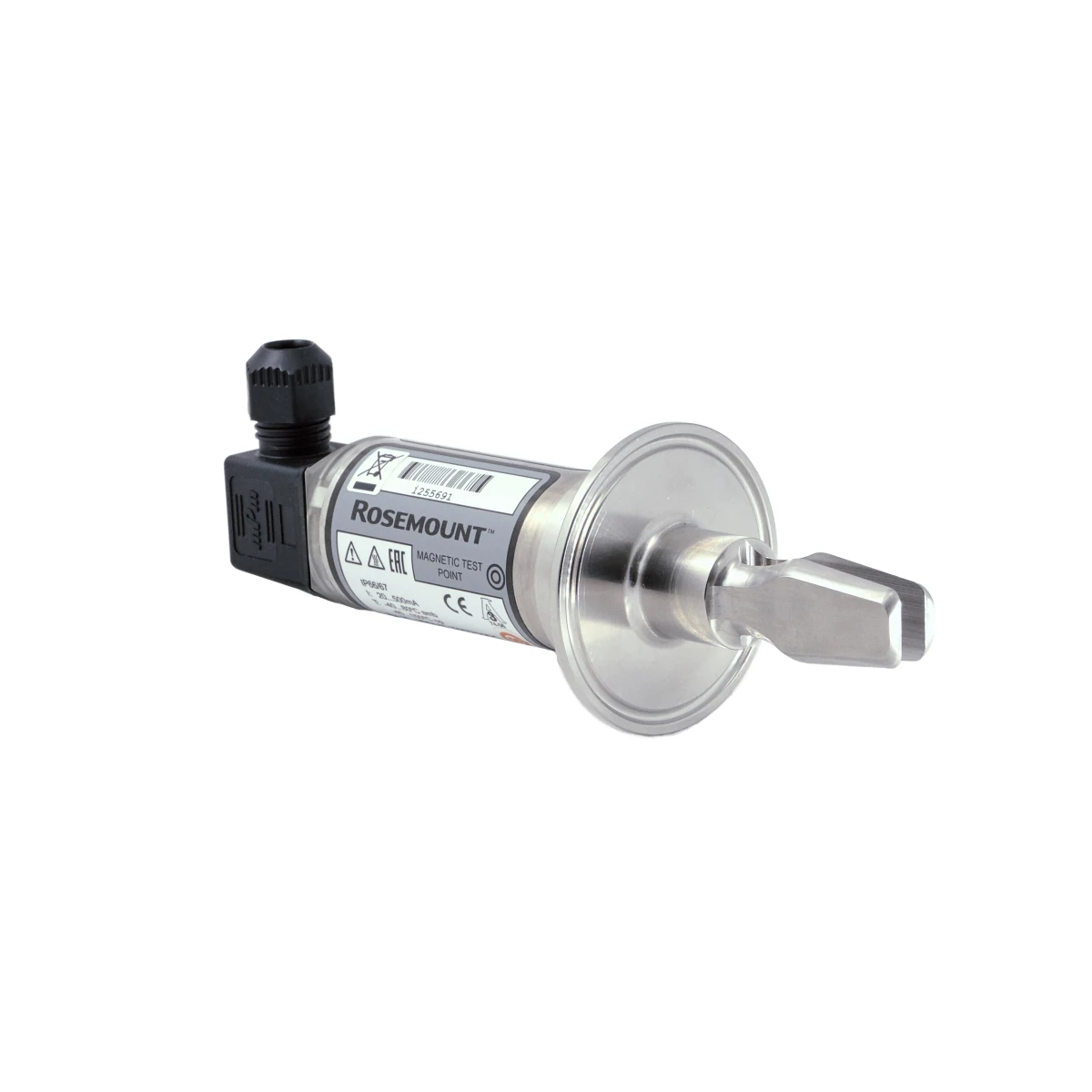

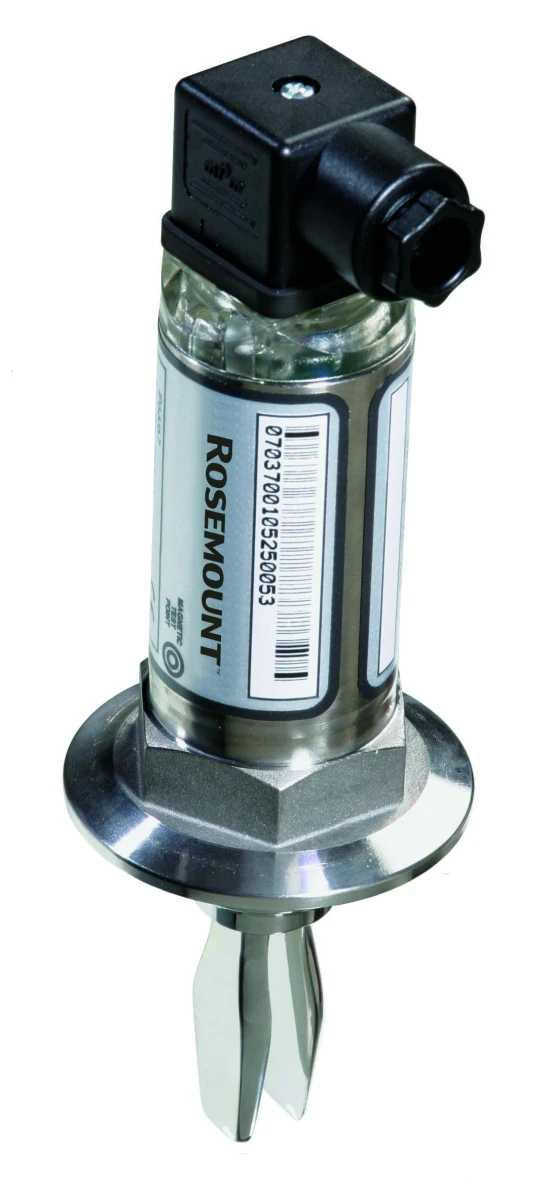

Sygnalizator wibracyjny cieczy Rosemount 2110
Kod produktu: Rosemount 2110
Sygnalizatory poziomu cieczy EMERSON Rosemount to sprawdzone i niezawodne urządzenia wykorzystywane praktycznie w każdej branży. Zapewniają łatwą instalację, niezawodne wykrywanie poziomu i sterowanie procesem. Sygnalizatory nie zawierają części ruchomych, nie wymagają kalibracji i są niewrażliwe na wpływ warunków procesowych. Regulowane opóźnienie zapobiega niekontrolowanemu przełączaniu.Sygnalizacja poziomu cieczy - zasada pomiaru:
Wykorzystując zasadę kamertonu, kryształ piezoelektryczny wprawia widełki w drgania z ich częstotliwością własną. Zmiany częstotliwości drgań są stale monitorowane przez elektronikę, ponieważ zmieniają się one w zależności od cieczy, w której zanurzone są widełki. Im gęstsza ciecz, tym niższa częstotliwość drgań. W przypadku użycia jako alarmu niskiego poziomu, ciecz w zbiorniku lub rurze spływa w dół, mijając widełki, powodując zmianę częstotliwości drgań, która jest wykrywana przez elektronikę i przełącza stan wyjściowy, tj. z mokrego na suchy. W przypadku użycia przełącznika poziomu jako alarmu wysokiego poziomu, ciecz w zbiorniku lub rurze podnosi się, stykając się z widełkami i powodując zmianę stanu wyjściowego, tj. z suchego na mokry.
Czujnik poziomu cieczy Rosemount™ 2110 - kluczowe cechy i zalety
- Praktycznie niewrażliwy na turbulencje, pianę, wibracje, osady oraz zmieniające się właściwości cieczy
- Wbudowana diagnostyka stale monitoruje stan urządzenia, a dioda LED „puls” zapewnia wizualne wskazanie
- Magnetyczny punkt testowy ułatwia testowanie funkcjonalności Rosemount 2110
- Certyfikat DIBt/WHG zabezpieczający przed przepełnieniem
- Kompaktowy rozmiar sprawia, że Rosemount 2110 nadaje się do stosowania w małych zbiornikach lub do montażu w rurach
- Certyfikat higieniczny 3-A® i EHEDG oraz zgodność z normami FDA, EC 1935/2004 i ASME-BPE
- Kompaktowa i lekka konstrukcja do montażu bocznego lub górnego
- Szybkie podłączenie zapewnia standardowa wtyczka/gniazdo DIN 43650
- Niewrażliwość na biegunowość i zabezpieczenie przed zwarciem zapewniają bezpieczne i łatwe podłączenie elektryczne
- Przełącznik poziomu jest przeznaczony do pracy w temperaturach od –40 do 150°C
- Krótki czas schnięcia zapewnia szybką reakcję
- Konstrukcja widełkowa „szybkiego kapania” zapewnia krótszy czas reakcji, szczególnie w przypadku lepkich cieczy
- Dioda LED „pulsująca” natychmiast sygnalizuje działanie urządzenia
- Kształt widełek jest zoptymalizowany pod kątem polerowania, aby spełnić wymagania higieniczne
- Możliwość polerowania mechanicznego i elektropolerowania
- Brak ruchomych części i szczelin sprawia, że urządzenie jest praktycznie bezobsługowe
Parametry
| Przyłącze procesowe | 3/4'' 1” BSPT NPT higieniczne Tri-Clamp 2" (51 mm) |
| Temperatura medium | -40 ... 150°C |
| Czułość (gęstość) | od 600 kg/m3 |
| Ciśnienie | -0,25 ... 100 bar |
| Obudowa/Stopień ochrony | stal nierdzewna/IP66/IP67 |
| Typ wyjścia | PNP obciążenie bezpośrednie |
| Dopuszczenia | 3A EHEDG FDA |
| Długość | 69 mm 78 mm 116 mm |
| Materiał elementów zwilżanych | stal nierdzewna |
| Producent | Emerson |
Kontakt z Ekspertem
Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.
