Sygnalizatory wibracyjne poziomu

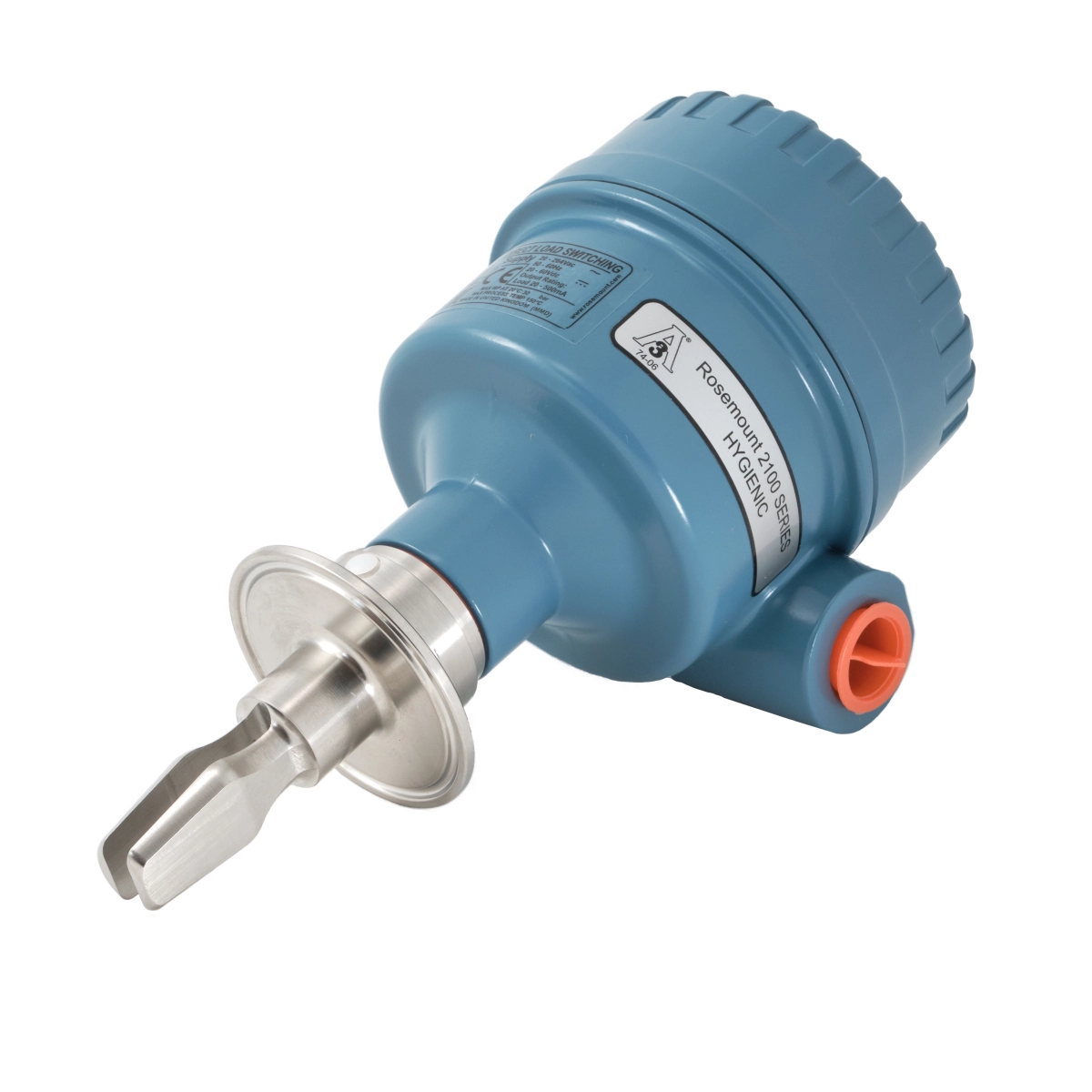

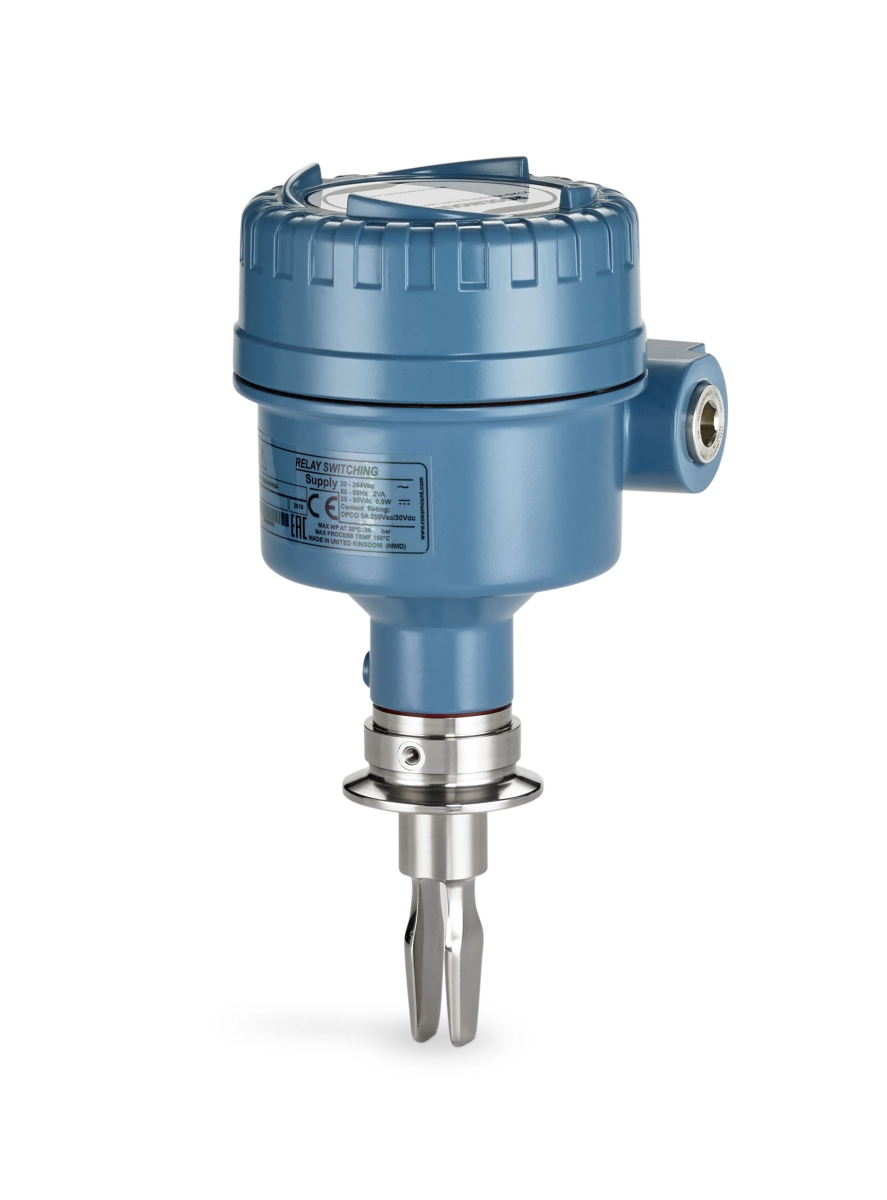

Sygnalizator wibracyjny cieczy Rosemount 2120
Kod produktu: Rosemount 2120
Sygnalizatory EMERSON Rosemount 2120 przeznaczone do detekcji poziomu cieczy o temperaturach procesowych od -40 do 150°C. Wielkość i przepływu, pęcherzyki, turbulencje, piana, wibracje, zawartość substancji stałych, ciecze oblepiające, nie mają wpływu na skuteczność detekcji.
Sygnalizacja poziomu cieczy - zasada pomiaru:
Wykorzystując mechanizm kamertonu, kryształ piezoelektryczny pobudza widełki do drgań z częstotliwością własną. Zmiany częstotliwości drgań są nieustannie monitorowane przez układ elektroniczny, w zależności od tego, czy widełki są zakryte, czy niezakryte. Im ciecz ma większą gęstość, tym mniejsza jest częstotliwość drgań. Podczas używania jako alarm punktu niskiego poziomu ciekłe medium w zbiorniku lub rurze spływa obok widełek, powodując zmianę częstotliwości oscylacji, którą wykrywa układ elektroniczny i przełącza stan wyjściowy, tj. z mokrego na suchy. Gdy ciecz służy jako alarm punktu wysokiego poziomu, polega to na tym, że podnosi się w zbiorniku lub rurze, styka się z widełkami i powoduje przełączenie stanu wyjścia, tj. z suchego na mokry.
Czujnik poziomu cieczy Rosemount™ 2120 - kluczowe cechy i zalety
- Przeznaczony do pracy w temperaturach procesowych od -40 do 150°C.
- Elektroniczny system monitorowania samokontroli i stanu.
- Dzięki konstrukcji widełek z szybkim ociekaniem możliwy jest krótszy czas odpowiedzi zwłaszcza w przypadku lepkich cieczy.
- Przepływ, pęcherzyki, turbulencje, piana, wibracje, zawartość substancji stałych, produkty oblepiające, różne właściwości cieczy i zmienność produktu praktycznie nie mają wpływu na działanie sygnalizatora.
- Kontrolna dioda LED wskazuje stan pracy urządzenia.
- Magnetyczny punkt testowy ułatwia testowanie poprawnej pracy urządzenia.
- Regulowane opóźnienie przełączania zapobiega fałszywym przełączeniom przy zastosowaniach, w których występują turbulencje lub rozpryski.
- Brak ruchomych części ani szczelin - minimalna potrzeba konserwacji.
- Wiele opcji elektroniki, z których każda ma regulowany tryb i opóźnienie przełączania.
- Zwiększone bezpieczeństwo – certyfikat bezpieczeństwa SIL2 zgodny z IEC 61508, zgodnie z wymaganiami certyfikatu bezpieczeństwa IEC 61511 i SIL3.
- Opcje dla obszaru ogólnego, przeciwwybuchowe/ognioodporne i iskrobezpieczne.
- Certyfikat higieniczny 3-A® i EHEDG zgodny z certyfikatami FDA, WE 1935/2004 i ASME-BPE.
- Kształt widełek zoptymalizowano pod kątem polerowania ręcznego, aby spełnić wymagania higieniczne.
Parametry
| Przyłącze procesowe | NPT gwintowe kołnierzowe Tri-Clamp od 3/4" / DN25 do 4" / DN100 |
| Temperatura medium | -70 ... 260°C |
| Czułość (gęstość) | od 500 kg/m3 |
| Ciśnienie | -1 ... 100 bar |
| Obudowa/Stopień ochrony | tworzywo/aluminium/stal nierdzewna/IP66/IP67 |
| Typ wyjścia | obciążenie bezpośrednie PNP/PLC przekaźnik 8/16 mA NAMUR |
| Dopuszczenia | ATEX II 1 GD Ex ia ATEX II 1/2 GD Ex db SIL2/SIL3 EN 10204 3.1/NACE MR0175/ISO 15156/MR0103 |
| Długość | 69 mm 102 mm do 4 m z przedłużeniem |
| Materiał elementów zwilżanych | 316/316L ECTFE stop C/C-276 |
| Producent | Emerson |
Kontakt z Ekspertem
Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.
