Sygnalizatory wibracyjne poziomu

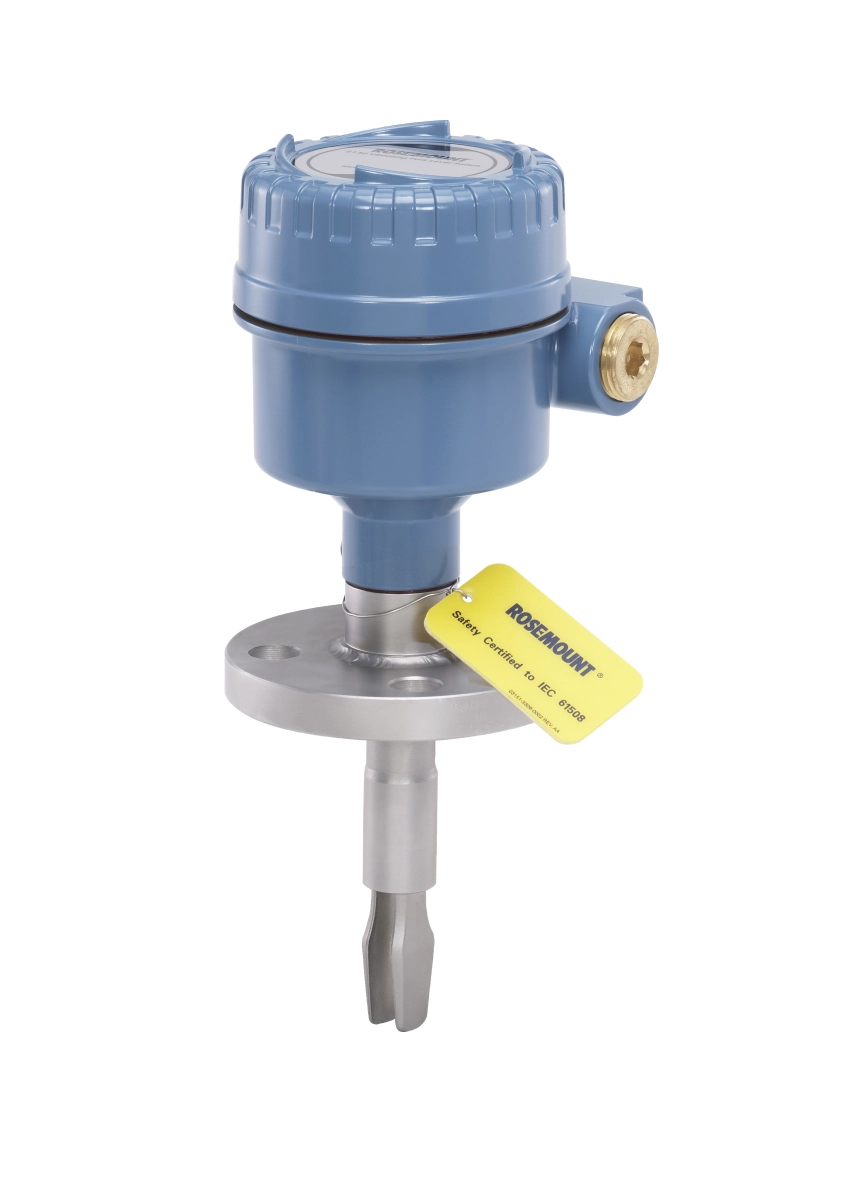

Sygnalizator wibracyjny cieczy Rosemount 2130

Kod produktu: Rosemount 2130

Sygnalizatory poziomu cieczy EMERSON Rosemount to sprawdzone i niezawodne urządzenia wykorzystywane praktycznie w każdej branży. Zapewniają łatwą instalację, niezawodne wykrywanie poziomu i sterowanie procesem. Sygnalizatory nie zawierają części ruchomych, nie wymagają kalibracji i są niewrażliwe na wpływ warunków procesowych. Regulowane opóźnienie zapobiega niekontrolowanemu przełączaniu.

opis
parametry
kontakt z ekspertem

Sygnalizacja poziomu cieczy - zasada pomiaru:

Wykorzystując zasadę kamertonu, kryształ piezoelektryczny wprawia widełki w drgania z ich częstotliwością własną. Zmiany częstotliwości drgań są stale monitorowane przez elektronikę, ponieważ zmieniają się one w zależności od cieczy, w której zanurzone są widełki. Im gęstsza ciecz, tym niższa częstotliwość drgań. W przypadku użycia jako alarmu niskiego poziomu, ciecz w zbiorniku lub rurze spływa w dół, mijając widełki, powodując zmianę częstotliwości drgań, która jest wykrywana przez elektronikę i przełącza stan wyjściowy, tj. z mokrego na suchy. W przypadku użycia przełącznika poziomu jako alarmu wysokiego poziomu, ciecz w zbiorniku lub rurze podnosi się, stykając się z widełkami i powodując zmianę stanu wyjściowego, tj. z suchego na mokry.

Czujnik poziomu cieczy Rosemount™ 2130 - kluczowe cechy i zalety

Elektroniczny autotest i monitorowanie stanu Dioda LED „Heartbeat” informuje o stanie i kondycji urządzenia
Zwiększone bezpieczeństwo, certyfikat SIL2 zgodnie z normą IEC 61508, zgodnie z wymaganiami normy IEC 61511, oraz zgodność z normą SIL3
Konstrukcja widełkowa „szybkiego kapania” zapewnia szybszy czas reakcji, szczególnie w przypadku cieczy lepkich
Wersja do zastosowań ogólnych, przeciwwybuchowa/ognioodporna i iskrobezpieczna
Praktycznie niewrażliwy na turbulencje, pianę, wibracje, zawartość ciał stałych, powłoki i właściwości cieczy.
Wersja Rosemount 2130 przeznaczona do pracy w wysokich temperaturach działa w temperaturach procesowych od –70 do 260°C.
Posiada rurę termiczną ze stali nierdzewnej, która oddziela elektronikę od procesu.
Samokontrola i monitorowanie stanu elektroniki.
Dioda LED „puls” na kasecie elektroniki informuje o stanie i stanie urządzenia Rosemount 2130.
Regulowane opóźnienie przełączania zapobiega błędnemu przełączaniu w aplikacjach turbulentnych lub rozpryskowych.
Konstrukcja widełkowa „szybkiego kapania” zapewnia szybszy czas reakcji, szczególnie w przypadku cieczy lepkich.
Krótki czas schnięcia zapewnia szybką reakcję przełączania.
Kształt widełek zoptymalizowany pod kątem ręcznego polerowania, aby spełnić wymogi higieniczne.
Brak ruchomych części i szczelin praktycznie eliminuje konieczność konserwacji.
Dostępnych jest wiele opcji elektroniki podłączanej do gniazdka, z których każda oferuje regulowany tryb i opóźnienie przełączania.

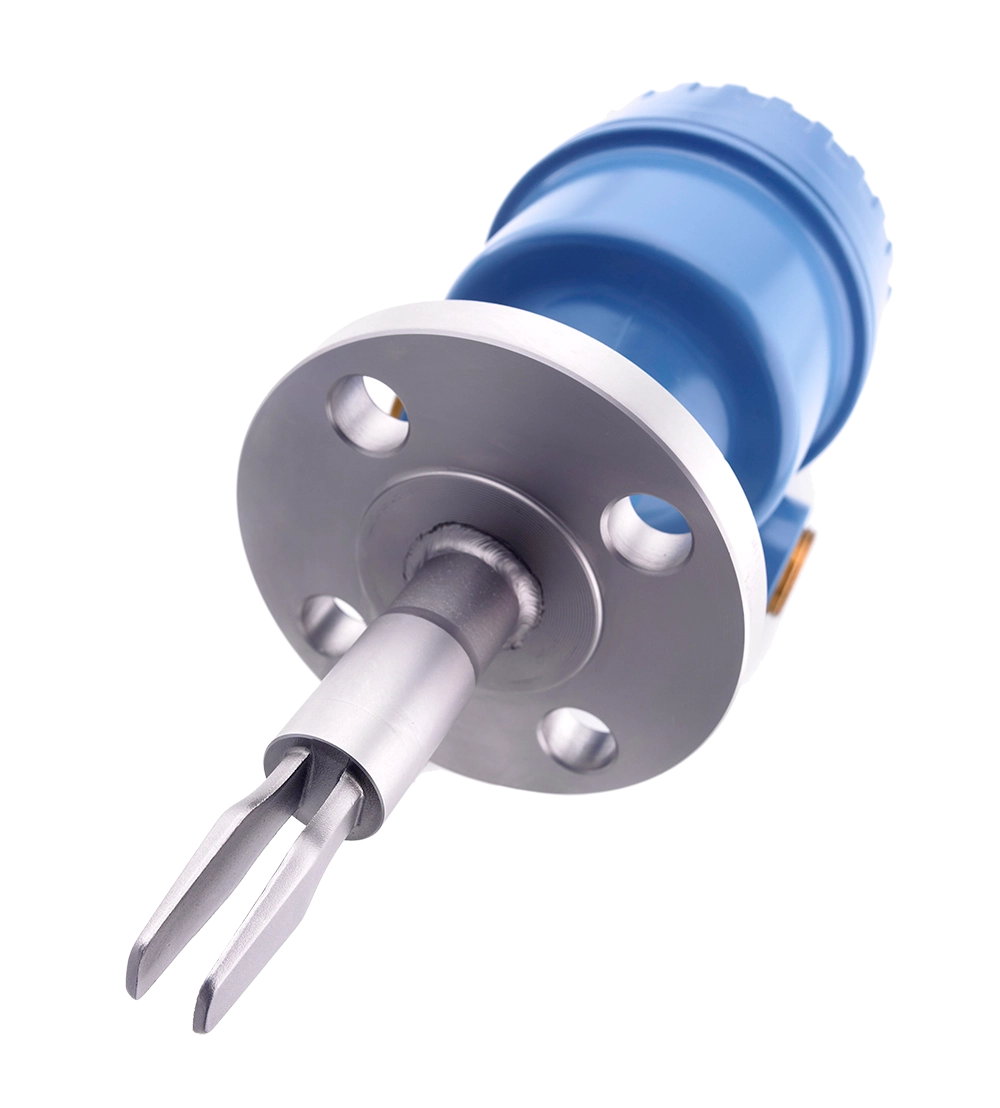

Sygnalizator wibracyjny poziomu Rosemount 2130

Parametry

Przyłącze procesowe	gwintowe NPT Tri-Clamp kołnierzowe od 3/4" / DN25 do 4" / DN100
Temperatura medium	-70 ... 260°C
Czułość (gęstość)	od 500 kg/m³
Ciśnienie	-1 ... 100 bar
Obudowa/Stopień ochrony	aluminium/stal nierdzewna/stop C-12/IP66/IP67
Typ wyjścia	obciążenie bezpośrednie PNP/PLC przekaźnik 8/16 mA NAMUR
Dopuszczenia	ATEX II 1 GD Ex ia ATEX II 1/2 GD Ex db SIL2/SIL3 EN 10204 3.1/NACE MR0175/ISO 15156/MR0103
Długość	69 mm 102 mm do 4 m z przedłużeniem
Materiał elementów zwilżanych	316/316L ECTFE stop C/C-276
Producent	Emerson
