Sygnalizatory wibracyjne poziomu

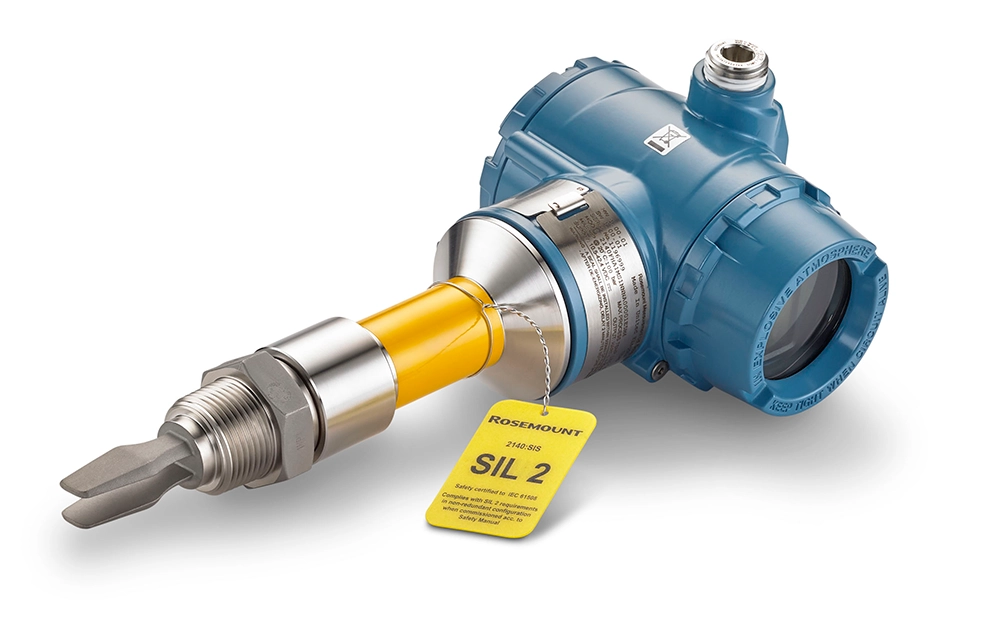

Sygnalizator wibracyjny cieczy Rosemount 2140

Kod produktu: Rosemount 2140

Sygnalizatory poziomu cieczy EMERSON Rosemount to sprawdzone i niezawodne urządzenia wykorzystywane praktycznie w każdej branży. Turbulencje, pianki, wibracje, zawartość ciał stałych, produkty oblepiające lub inne właściwości cieczy praktycznie nie mają wpływu na pomiar za pomocą sygnalizatora wibracyjnego Rosemount 2140. Funkcja Nauki medium zapewnia niezawodną detekcję nawet w przypadku, gdy właściwości medium nie są znane. Sygnalizator poziomu dostępny także w wersji z certyfikatem SIL2 zgodny z IEC 61508 zgodniym z wymaganiami normy IEC 61511 i z możliwością rozszerzenia do SIL3.

opis
parametry
kontakt z ekspertem

Sygnalizacja poziomu cieczy - zasada pomiaru:

Detektory Rosemount 2140 i 2140:SIS to pierwsze na świecie przewodowe detektory poziomu HART® wykorzystujące technologię widełek wibracyjnych firmy Emerson. Wykorzystując mechanizm kamertonu, kryształ piezoelektryczny pobudza widełki do drgań z częstotliwością własną. Zmiany częstotliwości drgań są nieustannie monitorowane przez układ elektroniczny w zależności od ciekłego medium, w którym zanurzone są widełki. Im gęstsza ciecz, tym niższa częstotliwość oscylacji. Za każdym razem, gdy medium w naczyniu (zbiorniku) lub rurze spadnie poniżej widełek, powoduje wyraźną zmianę częstotliwości. Ta zmiana jest wykrywana przez układ elektroniczny i wskazywane są warunki suche. Za każdym razem, gdy medium w naczyniu (zbiorniku) lub rurze wzrośnie i zetknie się z widełkami, powoduje wyraźną zmianę częstotliwości. Tym razem układy elektroniczne będą informować warunku mokrym. Warunki mokre i suche mogą być przesyłane cyfrowo jako sygnał HART lub jako wyjście dyskretne z wykorzystaniem wyjścia analogowego.

Przetwornik poziomu cieczy Rosemount™ 2140 - kluczowe cechy i zalety

Integracja z istniejącym obwodami HART® systemów automatyki bez dodatkowych kosztów wykonania okablowania.
Turbulencje, piana, wibracje, zawartość ciał stałych, produkty oblepiające lub inne właściwości cieczy praktycznie nie mają wpływu na skuteczność pomiaru.
Przełącznik pomiędzy HART 5 i HART 7 Pierwsza w branży funkcja „Media Learn” zapewnia niezawodną detekcję nawet w przypadku, gdy właściwości medium nie są znane. Funkcja ta jest dołączona w celu wykrywania osadu w zbiorniku.
Wyjątkowa funkcja wykrywania współczynnika płynów do osadów.
Zwiększone bezpieczeństwo, certyfikat SIL2 zgodny z IEC 61508 zgodnie z wymaganiami normy IEC 61511 i z możliwością rozszerzenia do SIL3.
Unikalne zdalne testy sprawdzające - inteligentny pakiet diagnostyczny.
Regulowane opóźnienie wyjścia wykrywania zapobiega fałszywym wykryciom w zastosowaniach, gdzie występują rozbryzgi lub turbulencje.
Widełki o szybkim ścieku zapewniają krótszy czas reakcji w przypadku montażu poziomego, zwłaszcza w zastosowaniu z kleistych cieczach.

Sygnalizator wibracyjny poziomu Rosemount 2140

Parametry

Przyłącze procesowe	gwintowe NPT Tri-Clamp kołnierzowe od 3/4" / DN25 do 4" / DN100
Temperatura medium	-70 ... 260°C
Czułość (gęstość)	od 400 kg/m³
Ciśnienie	-1 ... 100 bar
Obudowa/Stopień ochrony	aluminium/stal nierdzewna/IP66/IP67
Typ wyjścia	8/16 mA 4 .... 20 mA HART
Dopuszczenia	ATEX II 1 G Ex ia ATEX II 1 D Ex ta ATEX II 1/2 G Ex db SIL2/SIL3 EN 10204 3.1/NACE MR0175/ISO 15156/MR0103
Długość	64 mm 69 mm 102 mm 131 mm do 4 m z przedłużeniem
Materiał elementów zwilżanych	316/316L ECTFE stop C/C-276
Producent	Emerson

Kontakt z Ekspertem

Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.

Zapytaj eksperta

Dane kontaktowe do Ekspertów dostępne dla zalogowanych

Logowanie / rejestracja
