Sygnalizatory wibracyjne poziomu

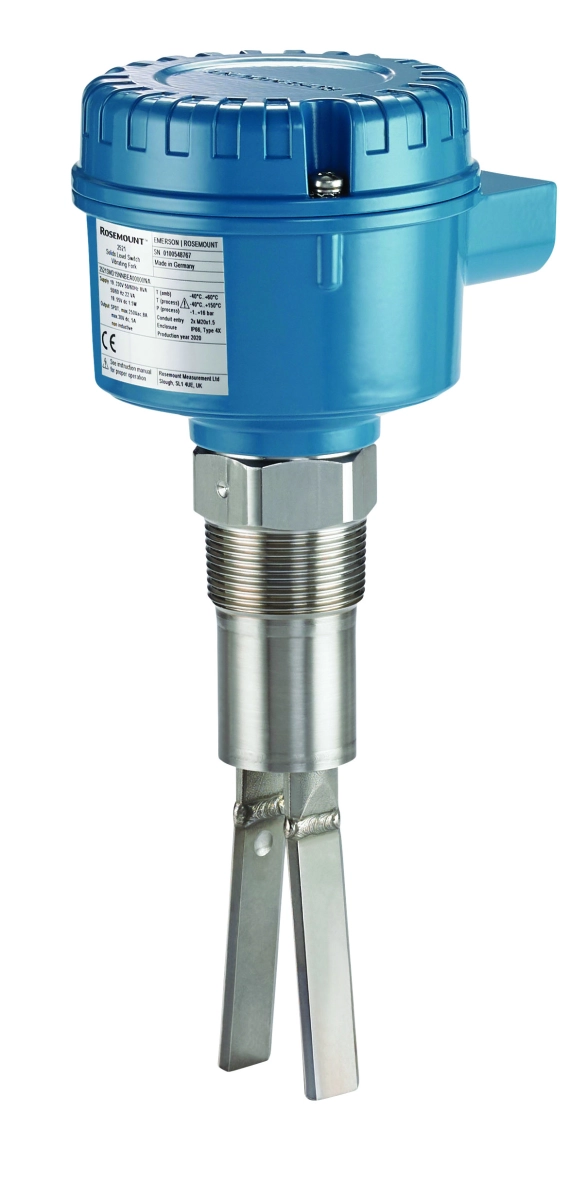

Sygnalizator wibracyjny materiałów sypkich Rosemount 2511/2521
Kod produktu: Rosemount 2511/2521
Sygnalizatory poziomu EMERSON Rosemount to kilka wykonań sygnalizatorów do materiałów sypkich przeznaczonych do wielu zastosowań w różnych gałęziach przemysłu. Służą jako alarm wysokiego poziomu (o przepełnieniu) i niskiego poziomu (brak materiału) w silosach, bunkrach. Mogą być montowane z góry, z boku lub od spodu zbiornika (w leju).Sygnalizator wibracyjny poziomu materiałów sypkich Rosemount™ 2521 - kluczowe cechy i zalety
- Bardzo wysoka czułość (<5 g/l)
- Niezawodna, prosta i bezobsługowa zasada pomiaru
- Nadaje się do ciśnień procesowych do 16 barów
- Zakres temperatur od -40 do 150°C
- Niezwykle wytrzymałe wersje z krótkimi widełkami
- Ulepszona wersja wideł wibracyjnych z dodatkowymi opcjami czułości
- Dostępne ze standardową długością wideł oraz z przedłużonymi długościami rur/kabli Idealne do stosowania w przypadku materiałów sypkich – szczególnie polecane do materiałów drobnoziarnistych i sproszkowanych
- Nadaje się do zastosowań higienicznych – polerowane widełki i części mające kontakt z medium wykonane ze stali nierdzewnej
- Krótsza konstrukcja wideł umożliwia montaż w małych rurach lub zbiornikach procesowych o bardzo ograniczonej przestrzeni
- Wszechstronny montaż, możliwość montażu w pozycji pionowej, poziomej lub ukośnej
- Modułowa i prosta konstrukcja
- Dostępne z oddzielną obudową elektroniki
- Niezawodna, prosta i bezobsługowa zasada pomiaru
- Wytrzymała obudowa z odlewu aluminiowego o stopniu ochrony IP66
- Regulowane opóźnienie sygnału wyjściowego
- Odporność na drgania mechaniczne w procesie
- Dopuszczenia do stosowania w strefach zagrożonych wybuchem (gaz i pył)
Sygnalizacja poziomu materiałów sypkich - zasada pomiaru:

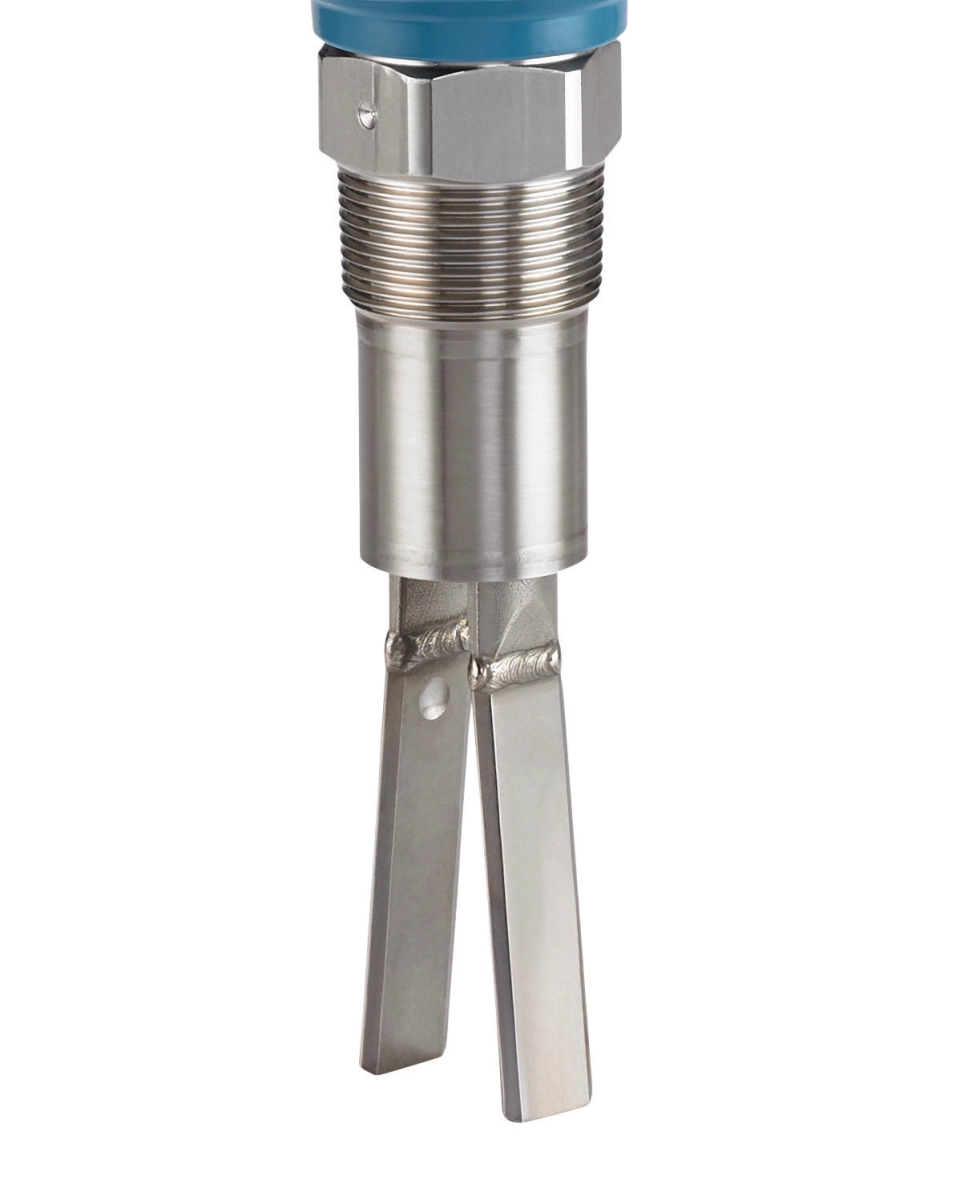

Rosemount™ 2521 wykorzystuje zasadę działania kamertonu i kryształu piezoelektrycznego, aby wprawić widełki w drgania z ich częstotliwością własną. Zmiany częstotliwości drgań są stale monitorowane przez układ elektroniczny, który zmienia się w zależności od tego, czy widełki są przykryte, czy nie przez materiał sypki. Gdy materiał sypki w zbiorniku (silosie) opada z widełek, powoduje to zmianę częstotliwości drgań, która jest wykrywana przez elektronikę, a wyjście przełącza się, sygnalizując stan „nieprzykryty”. Gdy materiał sypki w zbiorniku (silosie) podnosi się i przykrywa widełki, powoduje to zmianę częstotliwości drgań, która jest wykrywana przez elektronikę, a wyjście przełącza się, sygnalizując stan „przykryty”. Wyjście elektryczne będzie się różnić w zależności od wybranej elektroniki.
Parametry
| Przyłącze procesowe | gwintowe NPT Tri-Clamp kołnierzowe od 1¼" / DN32 do 4" / DN100 |
| Temperatura medium | -40 ... 150°C |
| Czułość (gęstość) | ≥30 g/l ≥5 g/l |
| Zbrylanie | nie |
| Materiały ścierne | tak |
| Wielkość ziarna | max 10 mm |
| Ciśnienie | -1 ... 6 bar -1 ... 16 bar |
| Obudowa/Stopień ochrony | aluminium/IP66/IP67 |
| Typ wyjścia | obciążenie bezpośrednie PNP NAMUR przekaźnik DPDT |
| Dopuszczenia | ATEX II 1/2 D ATEX II 2 G |
| Długość | 165 mm 170 mm 235 mm 265 mm do 4 m z przedłużeniem rurowym do 20 m z przedłużeniem kablowym |
| Materiał elementów zwilżanych | stal nierdzewna |
| Producent | Emerson |
