Odwadniacze dzwonowe

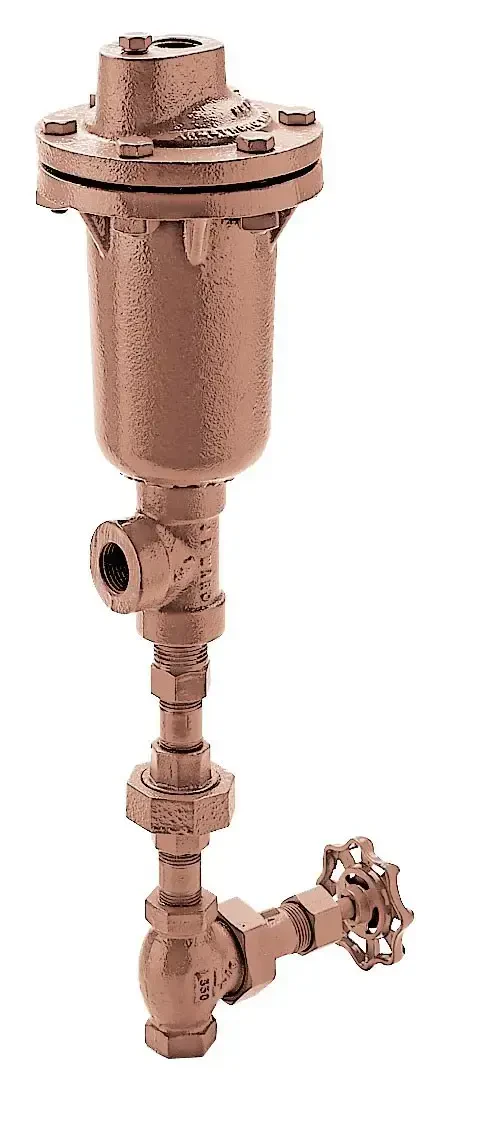

Odwadniacze dzwonowe serii 20-DC
Kod produktu: OD
Odwadniacze dzwonowe serii 20-DC swoją pracę opierają na różnicy gęstości między kondensatem a gęstością pary wodnej. Odwadniacze są zaprojektowane do działania w aplikacjach, gdzie kondensat musi być unoszony z punktu odwadniania lub w aplikacjach grawitacyjnych, gdzie wzrastająca prędkość wspiera odwadnianie kondensatu.
Zasada działania odwadniacza dzwonowego serii 20-DC
Automatyczne różnicowe kontrolery kondensatu - odwadniacze dzwonowe, firmy Armstrong (DC) są zaprojektowane do działania w aplikacjach, gdzie kondensat musi być unoszony z punktu odwadniania lub w grawitacyjnych aplikacjach gdzie wzrastająca prędkość wspiera odwadnianie kondensatu. Odwadniacze dzwonowe tej serii wykonane są z żeliwa.
Podczas unoszenia kondensatu z punktu odwodnienia powstała redukcja ciśnienia powoduje, że część tego kondensatu zmienia się w parę wtórną. Wzrastająca prędkość wraz z odwadnianiem grawitacyjnym wspiera ekstrakcje kondensatu i powietrza do DC. Wzrost prędkości spowodowany jest poprzez wewnętrzny by-pass kontrolowany ręcznym zaworem tak, aby kontroler kondensatu automatycznie odpowietrzył by-passa lub odprowadził parę wtórną, która może być skierowana do linii powrotu kondensatu lub do kolejnych wymienników ciepła.
Charakterystyka odwadniaczy dzwonowych serii 20-DC
Odwadniacze dzwonowe Armstrong swoją pracę opierają na różnicy gęstości między kondensatem a gęstością pary wodnej. Otwieranie i zamykanie układu zaworowego nie odbywa się w sposób gwałtowny, co minimalizuje zużycie urządzenia. Ten prosty fakt powoduje, że odwadniacze dzwonowe mniej się zużywają niż inne typy odwadniaczy. Gniazdo i grzybek zaworu w odwadniaczu dzwonowym w rzeczywistości docierają się podczas jego pracy. Stykają się liniowo po okręgu, w rezultacie czego następuje ścisłe dopasowanie, gdyż cała siła zamykająca jest skoncentrowana na wąskim okręgu gniazda. Stopniowe docieranie powoduje coraz głębsze wchodzenie grzybka w gniazdo zaworu i lepsze uszczelnienie.
Parametry
| Przyłącze procesowe | 1” BSPT DN40 PN40 DN32 PN40 DN25 PN40 DN20 PN40 DN15 PN40 2” BSPT 1 1/2” BSPT 1 1/4” BSPT 3/4” BSPT 1/2” BSPT DN50 PN40 |
| Temperatura medium | do 232°C |
| Ciśnienie | do 17 bar |
| Medium | para wodna |
| Kierunek przepływu | pion |
| Materiał korpusu | żeliwo |
| Dopuszczenia | CE |
| Producent | Armstrong |
Pliki do pobrania
