Przetwornik ciśnienia / presostat elektroniczny Vegabar 38
Kod produktu: B38
Przetworniki ciśnienia serii Vegabar 38 posiadające wbudowany wyświetlacz, z funkcją presostatu. Stosowane są do ciągłego pomiaru ciśnienia. Dzięki zastosowaniu ceramicznej - pojemnościowej celi pomiarowej CERTEC uzyskano jednocześnie bardzo dużą stabilność długoterminową przetwornika oraz odporność na przeciążenia. Możliwość zmiany zakresu i ustawienia zera za pomocą smartfona i aplikacji VEGA Tools.
Przetwornik ciśnienia / presostat elektroniczny Vegabar 38
Nowa seria standardowych przetworników ciśnienia firmy Vega, wyposażona w wyświetlacz, z funkcją elektronicznego presostatu. Nowe presostaty / przetworniki ciśnienia to wiele nowych opcji, dopuszczeń i certyfikatów, przyłączy, a także możliwość programowania i komunikacji przy użyciu aplikacji VEGA Tools.
Obszary zastosowań przetwornika ciśnienia Vegabar 38
Przetwornik ciśnienia i presostat VEGABAR 38 rejestruje mierzone wartości ciśnienia cieczy i gazów z dużą precyzją, szczególnie gdy istnieje potrzeba sprostania wysokim wymaganiom dotyczącym wytrzymałości i higieny.
Zalety stosowania przetwornika ciśnienia Vegabar 38
- prosta inwentaryzacja dzięki konfigurowalnemu wyjściu sygnału przetwornika
- prosta konfiguracja przetwornika dzięki dużemu lokalnemu wyświetlaczowi z obsługą VDMA i dodatkowymi informacjami tekstowymi
- wygodna, bezprzewodowa konfiguracja i diagnostyka z wykorzystaniem technologii Bluetooth i smartfona
Sercem przetwornika ciśnienia jest cela do pomiaru ciśnienia, przetwarzająca ciśnienie na sygnał elektryczny. Ten zależny od ciśnienia sygnał jest przetwarzany na znormalizowany sygnał wyjściowy przez wbudowaną elektronikę.
Elementem czujnikowym VEGABAR 38 jest ceramiczna cela pomiarowa CERTEC® o doskonałej stabilności długoterminowej i wysokiej odporności na przeciążenie.
Prawidłowy dobór przetwornika do aplikacji
Dobranie odpowiedniego przetwornika ciśnienia do konkretnej aplikacji wymaga znajomości kilku istotnych parametrów. Rodzaj medium, typ ciśnienia jakie chcemy mierzyć, zakres ciśnienia w procesie, dostępne przyłącze, konieczność pracy w strefie Ex, sygnał wyjściowy - to tylko niektóre z nich. Wszystkie parametry istotne z punktu widzenia doboru przetwornika ciśnienia do warunków i wymagań aplikacyjnych omówiliśmy na naszym blogu. Zapraszamy do lektury:
Parametry
| Zasilanie | 12 ... 35 V DC |
| Dopuszczenia | ATEX dopuszczenia okrętowe FDA |
| Dokładność | 0,3 % |
| Przyłącze procesowe | 1/4” NPT 11/2"NPT, ASME B1.20.1, membrana czołowa G1", ISO228-1, membrana czołowa, EPDM, dla złączy higienicznych z uszczel. 1"NPT, ASME B1.20.1, membrana czołowa G1", ISO228-1, membrana czołowa G3/4", DIN3852-E, membrana czołowa G1/2", ISO228-1, membrana czołowa M30 x 1,5 - membrana czołowa Varivent N50-40 PN25 / 316L G1/2A z otworem 11,4 mm inne, na zapytanie higieniczne Tri-Clamp 2" higieniczne Tri-Clamp 1 i 1/2" higieniczne Tri-Clamp 1" 1/2” NPT M20 × 1,5 G1/4 G1/2 G11/2", DIN3852-A, membrana czołowa |
| Uszczelnienie | EPDM / -40 ... 130°C FKM / -20 ... 130°C FFKM / -15 ... 130°C |
| Medium | para wodna ciecze gazy/powietrze |
| Zakres pomiarowy ciśnienia | -1 ... 0 bar -0,05 ... 0,05 bar -0,5 ... 0,5 bar -0,2 ... 0,2 bar 0 ... 5 bar -1 ... 1,5 bar 0 ... 0,4 bar 0 ... 60 bar (absolutne) 0 ... 60 bar 0 ... 25 bar (absolutne) 0 ... 25 bar 0 ... 2,5 bar (absolutne) 0 ... 2,5 bar 0 ... 10 bar (absolutne) 0 ... 10 bar 0 ... 1 bar (absolutne) 0 ... 1 bar 0 ... 0,10 bar 0 ... 5 bar (absolutne) |
| Typ wyjścia | 2 - przewodowe, 4 ... 20 mA 3-przewodowe z IO-link (2 x tranzystor lub 4 ... 20 mA + 1 x tranzystor) |
| Przyłącze elektryczne | M12x1, 4-pin wtyczka 4-pin wg ISO4400 PG9 (IP 65) |
Pliki do pobrania
Linki
Produkty powiązane
Zawór zabezpieczający serii 005.50
Zawory zabezpieczające (bezpieczeństwa) firmy AS-Schneider używane są do ochrony przyrządów do pomiaru ciśnienia przed uszkodzeniem, utratą dokładności i/lub zerwaniem (przerwaniem) w przypadku nadmiernego ciśnienia systemowego. Nadają się do pomiaru mediów gazowych – w tym agresywnych.
Dopuszczenia DVGW (dla wybranych modeli)
Tłumiki pulsacji
Tłumiki pulsacji stosuje się w celu zabezpieczenia urządzeń ciśnieniowych przed impulsami ciśnienia. Tłumiki mogą być wykonane ze stali nierdzewnej 1.4571, mosiądzu lub stal węglowej. Przeznaczone do medium: ciecze lub gazy/powietrze. Przyłącze procesowe: G1/2, M20 × 1,5.
Zawór manometryczny S004.17
Zawór manometryczny iglicowy serii S004.17 wg DIN 16271z przyłączem testowym to specjalny zawór odcinająco‑kontrolny, stosowany przy manometrach i przetwornikach ciśnienia. Umożliwia bezpieczną pracę, odcięcie, odpowietrzenie oraz przeprowadzenie testu lub kalibracji bez demontażu aparatury.
Przyłącze testowe (test port) to dodatkowy króciec z gwintem M20×1,5. Pozwala on m. in. na sprawdzenie poprawności wskazań urządzenia pomiarowego bez demontażu z instalacji, poprzez podłączenie przyrządu kontrolnego (np. kalibratora lub manometru wzorcowego).
Materiał
mosiądz
stal 1.0460
stal nierdzewna 1.4571
Przyłącze procesowe
G1/2
M20 × 1,5
Ciśnienie
250 bar ( mosiądz )
400 bar ( stal węglowa, stal nierdzewna )
Temperatura medium
do 200°C
do 232°C
do 300 °C ( uszczelnienie grafit )
Uszczelki przyłączy manometrycznych
Uszczelki pełnią kluczową rolę w zapewnieniu szczelności, odporności chemicznej oraz bezpiecznej pracy urządzeń pomiarowych. Dostępne w różnych rozmiarach oraz wykonaniach materiałowych, dostosowanych do warunków pracy.
Przyłącze procesowe
G 1/4
G1/2
M20 × 1,5
Materiał
miedź
teflon
stal nierdzewna
aluminium
fibra
Rurki syfonowe pętlicowe i typ U
Rurki syfonowe, pętlicowe typu U przeznaczone do montażu manometrów oraz przetworników ciśnienia. Stosowane w celu obniżenia temperatury medium lub łagodzenie skutków gwałtownych zmian mierzonego ciśnienia. Montaż manometrów i przetworników ciśnienia w celu obniżenia temperatury medium, łagodzenie skutków gwałtownych zmian mierzonego ciśnienia. Wykonany ze stal czarnej lub stali nierdzewnej. Przyłącze: G1/2 (M20x1,5) / do wspawania.
Zawory manometryczne S004.60
Zawór manometryczny
- medium: para wodna, ciecze, gazy/powietrze
- materiał: stal 1.0460, stal nierdzewna 1.4571, mosiądz
- temperatura max: 232°C, 300°C, 200°C
Zawór manometryczny S004.16
Zawory manometryczne iglicowe serii S004.16 wg DIN 16270 to armatura odcinająco‑dławiąca stosowana do instalacji pomiaru ciśnienia – przede wszystkim z manometrami, przetwornikami ciśnienia i presostatami. Ich zadaniem jest umożliwienie bezpiecznego podłączania, odłączania i odpowietrzania aparatury pomiarowej w układach z cieczami, gazami i parą.
Norma DIN 16270 określa:
- wykonanie zaworów odcinających bez przyłącza testowego
- zastosowanie śruby odpowietrzającej
- typowe formy:
Forma A – z nakrętką rzymską LH/RH
Forma B – do zamocowania wspornika ściennego
Materiał
mosiądz
stal 1.0460
stal nierdzewna 1.4571
Przyłącze procesowe
G1/2
M20 × 1,5
Ciśnienie
250 bar ( mosiądz )
400 bar ( stal węglowa, stal nierdzewna )
Temperatura medium
do 232°C
do 300 °C ( uszczelnienie grafit )
Kontakt z Ekspertem
Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.
Inne produkty, które mogą Cię zainteresować
Presostat mechaniczny serii 420
Presostat serii 420 to mechaniczne urządzenie służące do kontroli ciśnienia w układach pneumatycznych, hydraulicznych lub instalacjach wody. Jego zadaniem jest włączenie lub wyłączenie urządzenia (np. pompy, sprężarki) w zależności od osiągniętego ciśnienia lub sygnalizację przekroczenia ustawionego progu.
- Zakresy nastawy: 0,3...2, 1...10, 10...70, 50...200 bar
- Rodzaj styku: 1 NC lub NO
- Przyłącze procesowe: G1/4
Zakres nastawy
0,3 ... 2,0 bar
1,0 ... 10,0 bar
10,0 ... 70,0 bar
50,0 ... 200,0 bar
Przyłącze procesowe G 1/4
Styk elektryczny
1NC ( normalnie zamknięty )
1NO ( normalnie otwarty )
Obudowa stal cynkowana
Materiał elementów zwilżanych
NBR
UR
Presostat mechaniczny serii 600
Presostat mechaniczny serii 600 to urządzenie służące do kontroli ciśnienia w układach pneumatycznych, hydraulicznych lub instalacjach wody. Jego zadaniem jest włączenie lub wyłączenie urządzenia (np. pompy, sprężarki) w zależności od osiągniętego ciśnienia lub sygnalizację przekroczenia ustawionego progu.
- Zakresy nastawy: 0,3...2, 1...10, 10...70, 50...200 bar
- Rodzaj styku: 1 SPDT przełączny
- Przyłącze procesowe: G1/4
Zakres nastawy
0,3 ... 2,0 bar
1,0 ... 10,0 bar
10,0 ... 70,0 bar
50,0 ... 200,0 bar
Przyłącze procesowe G 1/4
Histereza
stała
15 - 25 % pełnego zakresu
Styk elektryczny przełączny SPDT
Obudowa stal cynkowana
Materiał elementów zwilżanych
NBR
UR
Manometry puszkowe serii MP
Manometry puszkowe (zwane także manometrami kapsułowymi) to przyrządy do pomiaru niskich ciśnień powietrza i suchych gazów. W przeciwieństwie do manometrów z rurką Bourdona, które mierzą wysokie ciśnienia, manometry puszkowe są wyjątkowo czułe i nadają się do precyzyjnych pomiarów na poziomie setnych części milibara.
- zakresy ciśnienia: od 0...2,5 mbar do 0...600 mbar (także podciśnienie i manowakuometryczne)
- klasa dokładności 1,6% (opcjonalnie 1%)
- średnice obudowy [mm]: 40, 63, 100,160
Materiał obudowy stal nierdzewna
Materiał elementów zwilżanych
stopy miedzi
stal nierdzewna
Zakres pomiarowy ciśnienia
0 ... 2,5 mbar
0 ... 4 mbar
0 ... 6 mbar
0 ... 10 mbar
0 ... 16 mbar
0 ... 25 mbar
0 ... 40 mbar
0 ... 60 mbar
0 ... 100 mbar
0 ... 160 mbar
0 ... 250 mbar
0 ... 400 mbar
0 ... 600 mbar
-1 ... 1,5 mbar
-1,5 ... 1 mbar
-1,5 ... 2,5 mbar
-2 ... 4 mbar
-2,5 ... 0 mbar
-2,5 ... 1,5 mbar
-4 ... 0 mbar
-4 ... 2 mbar
-4 ... 6 mbar
-6 ... 0 mbar
-6 ... 4 mbar
-6 ... 10 mbar
-10 ... 0 mbar
-10 ... 15 mbar
-10 ... 6 mbar
-15 ... 10 mbar
-15 ... 25 mbar
-16 ... 0 mbar
-25 ... 0 mbar
-25 ... 15 mbar
-20 ... 40 mbar
-40 ... 0 mbar
-40 ... 20 mbar
-40 ... 60 mbar
-60 ... 0 mbar
-60 ... 40 mbar
-60 ... 100 mbar
-100 ... 0 mbar
-100 ... 60 mbar
-100 ... 150 mbar
-150 ... 100 mbar
-150 ... 250 mbar
-160 ... 0 mbar
-200 ... 400 mbar
-250 ... 0 mbar
-250 ... 150 mbar
-400 ... 0 mbar
-400 ... 200 mbar
Nowość
Przetwornik ciśnienia Rosemount 2088
Kompaktowy przetwornik ciśnienia dostępny z zaworami i separatorami membranowymi do bezpośredniego podłączenia do procesu.
- lekka, kompaktowa konstrukcja zapewniająca ekonomiczną instalację
- dostępne protokoły: 4–20 mA HART® i 1–5 Vdc HART Low Power
- certyfikaty/atesty NSF, NACE, obszary niebezpieczne
Dokładność 0,065%
Zakres pomiarowy ciśnienia
do 689,5 bar (ciśnienie względne)
do 689,5 bar (ciśnienie absolutne)
Zakresowość 50:1
Gwarancja 5 lat

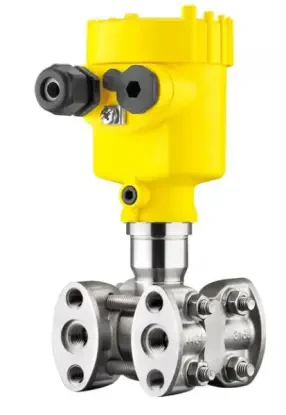

Elektroniczny system pomiaru różnicy ciśnień
