Kalibratory wielofunkcyjne

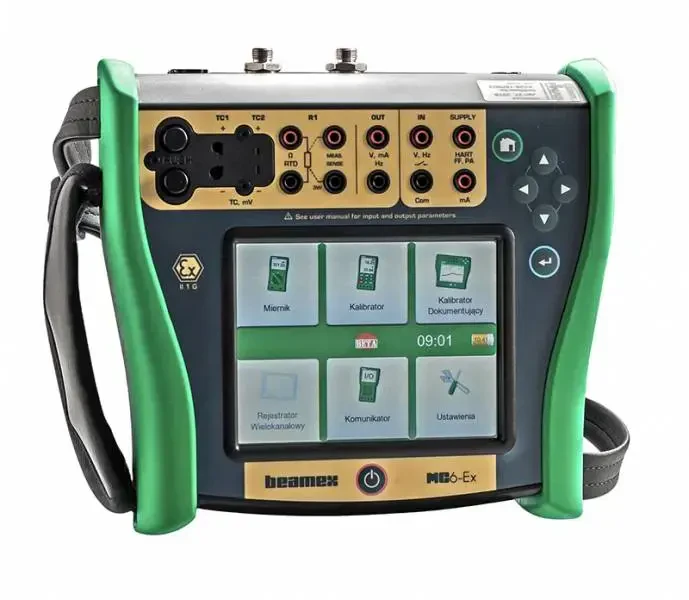

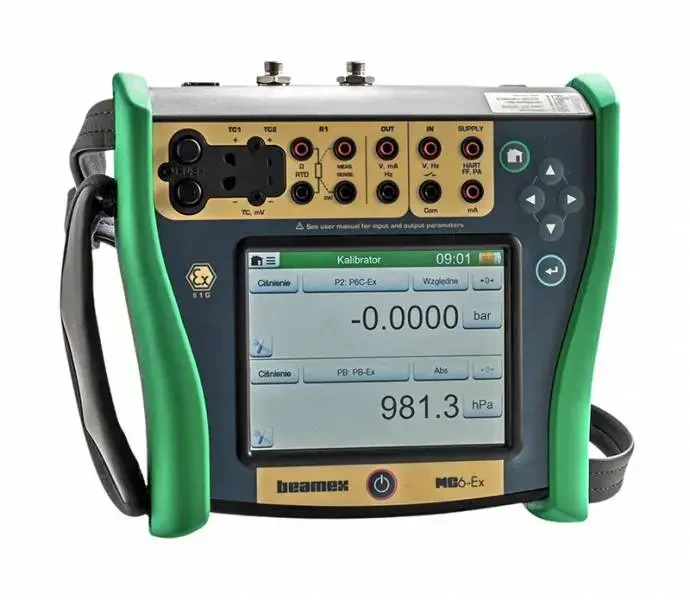

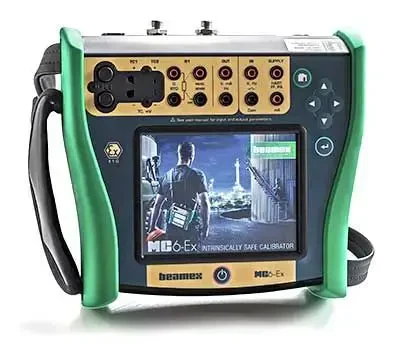

Kalibrator wielofunkcyjny i komunikator MC6-Ex
Kod produktu: Kalibrator_przenosny_wielofunkcyjny_mc6-ex
Wielofunkcyjny kalibrator przemysłowy i komunikator Fieldbus Beamex do pracy w strefie zagrożonej wybuchem, z możliwością zabudowania do 3 wewnętrznych modułów ciśnienia. Kalibrator wielofunkcyjny posiada menu w języku polskim i dostarczany jest z kompletem świadectw wzorcowania z laboratorium akredytowanego. Możliwość współpracy z regulatorami ciśnienia, piecami kalibracyjnymi oraz oprogramowaniem dokumentującym CMX. Kalibrator wielofunkcyjny posiada dwa wejścia pomiarowe dla czujników temperatury, umożliwiając podłączenie czujnika badanego oraz referencyjnego.
Kalibrator Beamex MC6 i Beamex MC6-Ex-unikalne cechy
- Kalibrator ciśnienia, temperatury i sygnałów elektrycznych o wysokiej dokładności
- Pełny komunikator multi-bus dla przyrządów HART, FOUNDATION Fieldbus oraz Profibus PA
- Pięć trybów pracy: Miernik, Kalibrator, Kalibrator Dokumentujący, Rejestrator Danych i Komunikator
- Połączenie zaawansowanej funkcjonalności z łatwą obsługą
- Automatyczne zarządzanie kalibracją bez użycia papieru
- Czuły, trwały ekran dotykowy (obsługa nawet w rękawicach!)
Kalibrator MC6-Ex- więcej niż kalibrator przemysłowy
- Miernik
Częstą sytuacja w warunkach procesowych jest nagła potrzeba szybkiego wykonania prostego pomiaru. Zwykle w tym celu używa się uniwersalnego miernika, ponieważ jest on łatwy w użyciu, a niektóre kalibratory wielofunkcyjne mogą być zbyt wolne i trudne w obsłudze. Kalibrator wielofunkcyjny MC6 w trybie Miernik jest odpowiedzią firmy Beamex na tego typu zastosowania, pozwalając na szybki pomiar bez konieczności stosowania odrębnego urządzenia. - Kalibrator
Tryb Kalibrator przeznaczony jest do wzorcowania różnych przyrządów procesowych. Często zachodzi potrzeba wykonania sprawdzenia lub wzorcowania przyrządu/przetwornika posiadającego wejście i wyjście. Aby wykonać takie wzorcowanie zwykle potrzebne są dwa urządzenia lub urządzenie, które może wykonać dwie czynności równocześnie tzn. zadać wartość na jego wejście i zmierzyć sygnał na jego wyjściu. Z wykorzystaniem kalibratora MC6 proces ten jest prosty i szybki. - Kalibrator Dokumentujący
Tryb Kalibrator Dokumentujący przeznaczony jest do wzorcowania i dokumentowania wyników wzorcowania. Z uwagi na fakt, iż we współczesnych zakładach produkcyjnych istnieje obligatoryjność dokumentowania wzorcowania, brak kalibratora dokumentującego pociąga za sobą konieczność ręcznego sporządzania dokumentacji. Wymaga to poświęcenia cennego czasu i jest przyczyną powstawania błędów. Tryb Kalibratora Dokumentującego MC6 i oprogramowanie kalibracyjne CMX pozwalają zaoszczędzić nawet 50% czasu poświęcanego na wzorcowanie. - Rejestrator Wielokanałowy
W przemyśle często istnieje potrzeba rejestracji kilku sygnałów w krótszych lub dłuższych okresach czasu i wprowadzenie wyników do pamięci w celu wykonania późniejszych analiz. Może to być związane z wykrywaniem usterek, kontrolą lub testami szczelności. Tryb Rejestrator Wielokanałowy przeznaczony jest do rejestracji różnych wyników pomiarów i pozwala na rejestrację nawet z 9 kanałów równocześnie. - Komunikator
Tryb Komunikator pozwala na diagnostykę i komunikację z urządzeniami HART, FOUNDATION Fieldbus i Profibus PA. Cała elektronika komunikatora dla wszystkich protokołów jest wbudowana w MC6, włącznie z wewnętrznym zasilaniem pętli z różnymi impedancjami wymaganymi dla różnych szyn zbiorczych. Oznacza to, że nie ma potrzeby używania zewnętrznego zasilania pętli lub rezystorów. Co ważne, wykonywanie połączeń jest niezwykle proste – wystarczy podłączyć dwa przewody doprowadzające MC6 do przetwornika.
Komunikator MC6 może być używany ze wszystkimi typami przyrządów fieldbus, nie tylko przetwornikami ciśnienia i temperatury. Co niemniej ważne, w MC6 mogą zostać zainstalowane jednocześnie wszystkie 3 protokoły (HART, FOUNDATION Fieldbus i Profibus PA).
Kalibrator MC6 umożliwia przechowywanie opisów dla przyrządów typu fieldbus w wewnętrznej pamięci, dzięki temu można uzyskać dostęp do wszystkich parametrów we wszystkich blokach urządzenia. W momencie gdy na rynek wprowadzane są nowe przyrządy, dostępne pliki z ich opisem można łatwo załadować ze strony producenta (www.beamex.com) do pamięci MC6. Obecnie MC6 posiada już w przybliżeniu 1 000 opisów urządzeń fieldbus dla protokołu HART.
Kalibrator Beamex MC6-Ex jako element zintegrowanego systemu wzorcowania:
- przygotowywanie planu wzorcowania oraz dokumentacji jest szybkie i wydajne,
- brak błędów powstających w wyniku ręcznego sporządzania dokumentacji kalibracji,
- planowanie optymalnego odstępu czasu między kolejnymi wzorcowaniami jest bardzo łatwe,
- znacznie lepsza jakość i dokładność rekordów kalibracji,
- łatwe udostępnianie wyników wzorcowania w przypadku audytu,
- możliwość integracji systemu z systemami zarządzania (np. SAP czy Maximo).
Parametry
| Czas pracy | 10 ... 16 h |
| Producent | Beamex |
| Generowany sygnał | prądu 25 mA impulsów 0 ... 9 999 999 częstotliwości 0,0005 ... 10000 Hz prądu 0 ... 55 mA napięcia -3 ... 24 V DC |
| Interfejs | USB |
| Opcje | komunikacja Fieldbus komunikacja HART komunikacja Profibus komunikacja z piecem kalibracyjnym moduł komunikacji z komputerem rejestracja wielokanałowa komunikacja z regulatorami ciśnienia |
| Medium | para wodna ciecze gazy/powietrze |
| Pomiar | impulsów 0 ... 9 999 999 rezystancji 0 ... 4000 Ω napięcia - 1 ... 60 V DC prądu - 100 ... 100 mA czujników termoparowych (J,K,T,R,S,B,C,G,D,U,L,N,E) częstotliwości 0 ... 50 kHz |
| Stopień ochrony | IP65 |
| Symulacja | rezystancji 0 ... 4000 Ω czujników termoparowych (J,K,T,R,S,B,C,G,D,U,L,N,E,F) czujników rezystancyjnych (Pt50 ... 1000, Ni100, Ni120, Cu10) |
| Świadectwo | wzorcowania (producenta) |
| Temperatura pracy | -10 ... 50 °C |
| Wewnętrzne moduły ciśnienia | 800 ... 1200 mbar (absolutne) - 1 ... 2 bar 0 ... 1000 bar 0 ... 600 bar 0 ... 250 bar 0 ... 160 bar 0 ... 100 bar 0 ... 60 bar - 1 ... 6 bar - 1 ... 1 bar - 400 ... 400 mbar - 10 ... 10 mbar różnicowe 0 ... 100 mbar - 1 ... 20 bar |
| Dopuszczenia | CE ATEX II 1 G EEx ia IIC T4 |
Pliki do pobrania
Linki
Produkty powiązane
Oprogramowanie kalibracyjne CMX
Oprogramowanie wspierające proces kalibracji i wzorcowania. Baza danych procedur wzorcowania współpracująca z kalibratora Beamex.

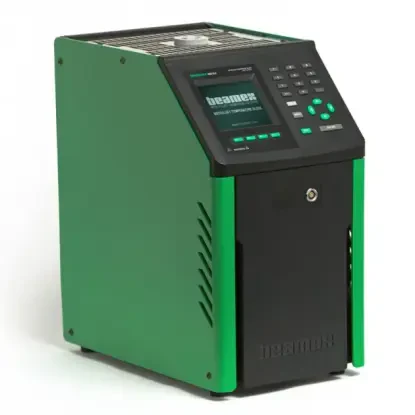

Piece kalibracyjne Beamex serii MB
Przenośne piece kalibracyjne Beamex serii MB to piece suche o wysokiej dokładności laboratoryjnej.

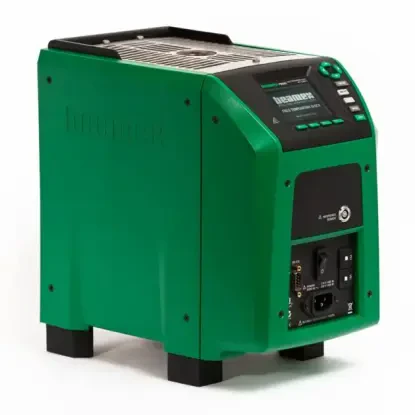

Piece kalibracyjne Beamex serii FB
Przenośne piece kalibracyjne Beamex, czyli suche piece o dokładności standardowej, przeznaczone do wzorcowania czujników temperatury.
Kontakt z Ekspertem
Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.
Inne produkty, które mogą Cię zainteresować
Pompka pneumatyczna BEAMEX PGL
Kalibracyjna pompka ciśnienia PGL przeznaczona do stabilnego, ręcznego zadawania ciśnienia w zakresie -40 do 40 kPa.

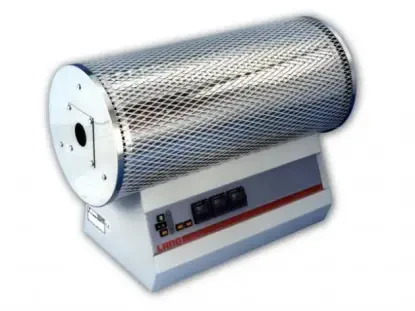

Piec kalibracyjny LANDCAL P1200B
Stacjonarny piec kalibracyjny do wzorcowania pirometrów, skanerów i kamer termowizyjnych o wysokim i średnim zakresie temperaturowym.
Piece kalibracyjne Beamex serii FB
Przenośne piece kalibracyjne Beamex, czyli suche piece o dokładności standardowej, przeznaczone do wzorcowania czujników temperatury.
Zadajnik kalibracyjny PROVA 125
Zadajnik kalibracyjny 11 sygnałów termopar.

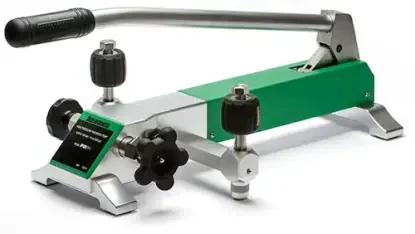

Pompka pneumatyczna BEAMEX PGPH
Kalibracyjna pompka ciśnienia PGPH przeznaczona do stabilnego, ręcznego zadawania ciśnienia w zakresie -0,9 do 140 bar. Pompka umożliwia dokładną kalibrację przyrządów pomiarowych.
Kalibrator termopar Altek 322
Kalibrator termopar Altek 322 przeznaczony do symulacji lub pomiaru sygnałów termoparowych oraz napięcia. Ma wbudowaną kompensację złącza odniesienia. Praca w temperaturze od -20 do 60°C. Pomiar napięcia od - 99,999 do 99,999 mV. Dokładność pomiaru: ±0,008% wsk. + 0,006 mV od ±0,1ºC.

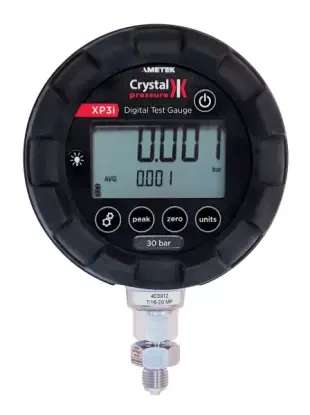

Manometr cyfrowy Crystal XP3i
