Przepływomierze ultradźwiękowe bezinwazyjne

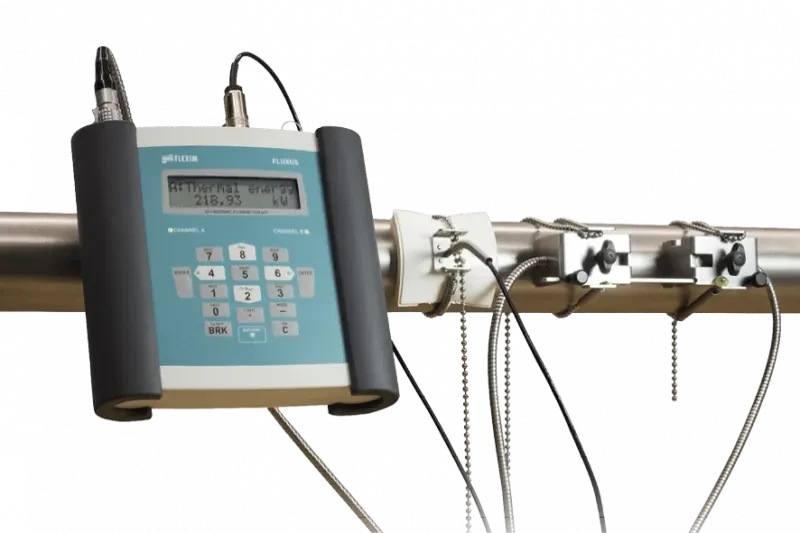

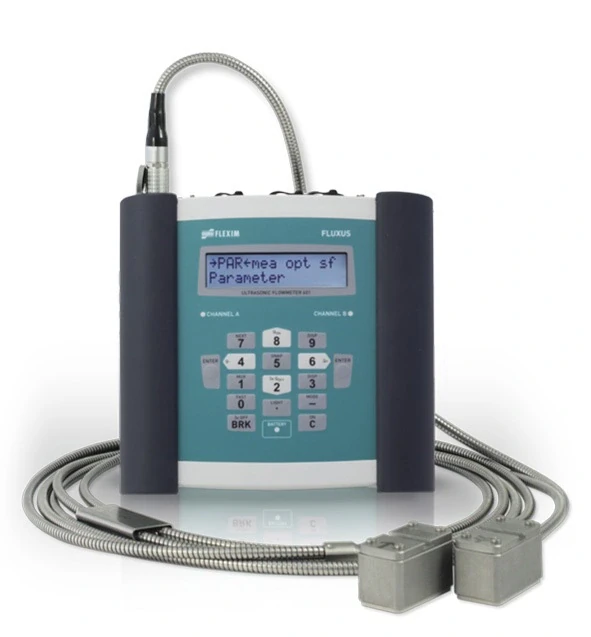

Przenośny przepływomierz bezinwazyjny do cieczy Fluxus F601
Kod produktu: Fluxus F601
Przenośny, bezinwazyjny, ultradźwiękowym przepływomierz do pomiaru przepływu cieczy bez konieczności ingerencji w rurociąg (wiercenia otworów, rozszczelnienia). Dostosowany jest do rurociągów o średnicach od 6 do 6500 mm i temperatury medium: -30 ... 200°C. Przepływomierz ultradźwiękowy F601 jest następcą poprzedniej serii ADM6725.

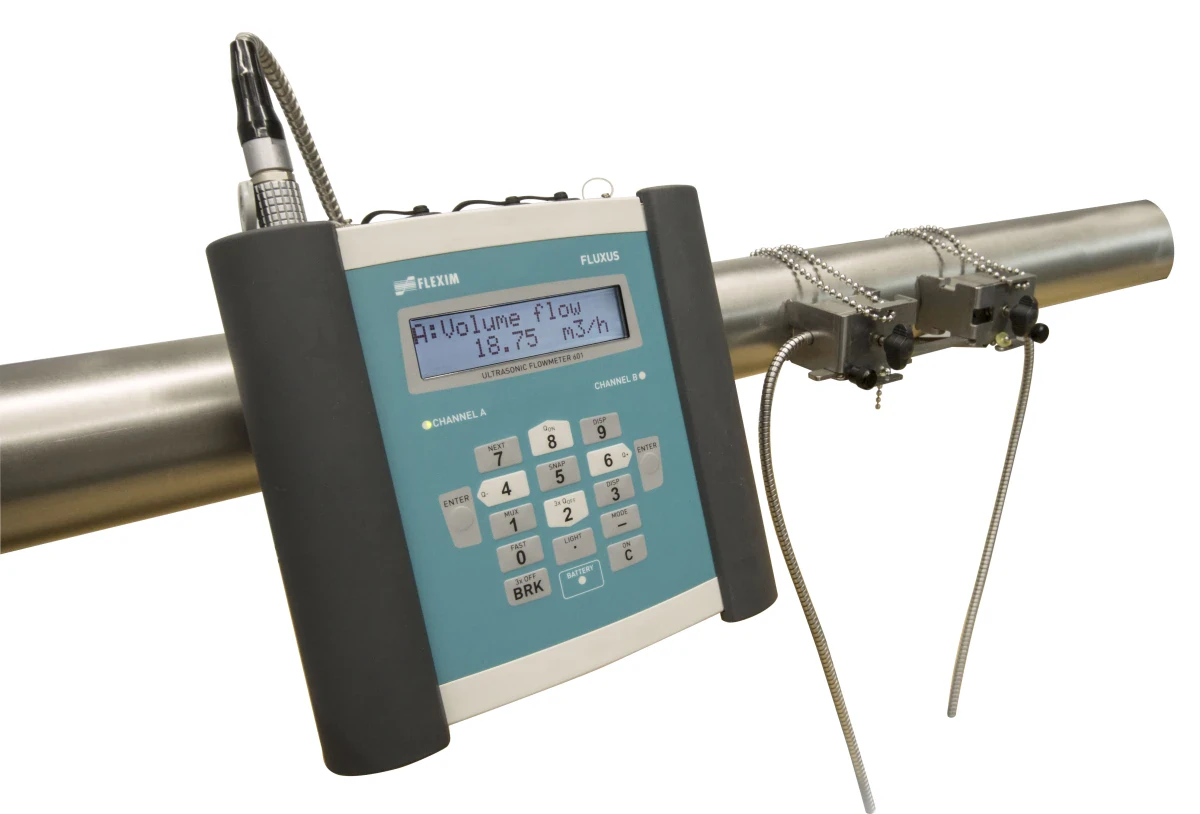

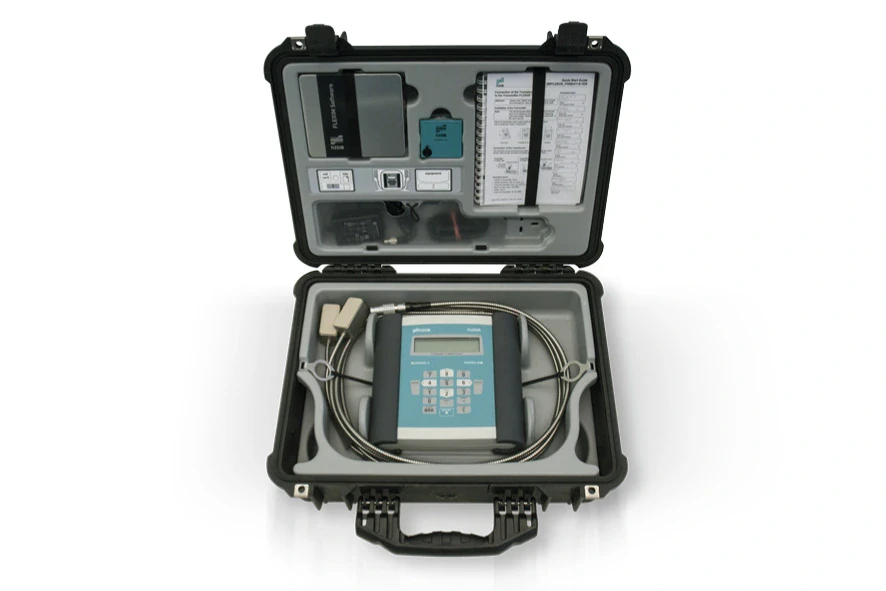

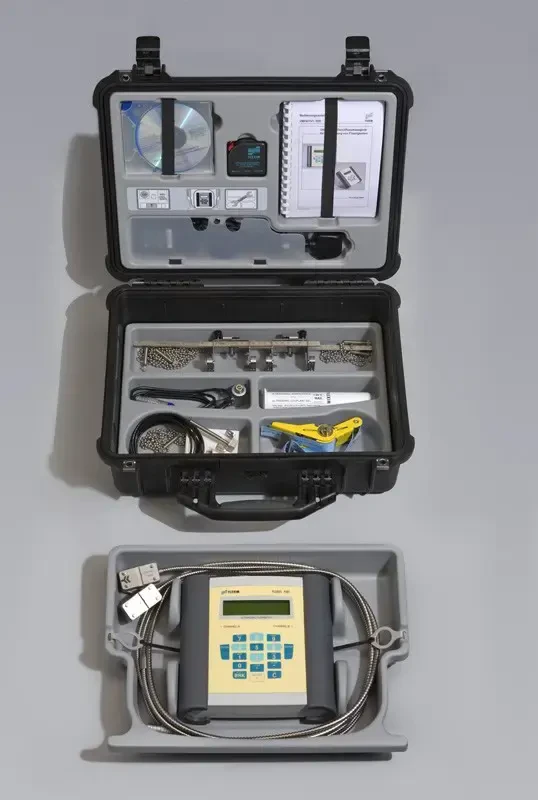

Bezinwazyjny przepływomierz ultradźwiękowy do cieczy serii F601
Przenośny, bezinwazyjny przepływomierz ultradźwiękowy do pomiaru cieczy Fluxus, firmy Flexim, przeznaczony jest do pomiaru: przepływu masowego, objętościowego, prędkości przepływu oraz energii. Zasilany jest baterią Li-lon, 7,2 V/4,5 Ah, a jej trwałość to ponad 14 godzin.
Przepływomierz ultradźwiękowy F601 mierzy tam, gdzie inne metody zawodzą
Zalety stosowania przepływomierzy ultradźwiękowych serii F601

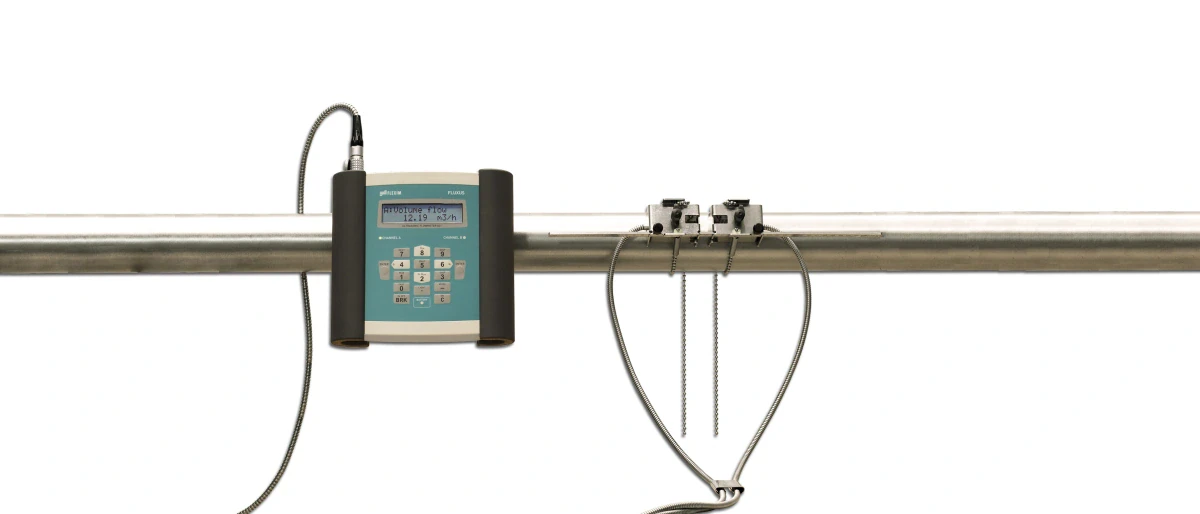

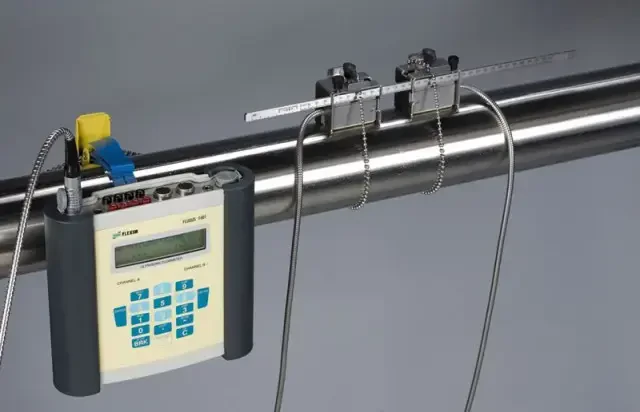

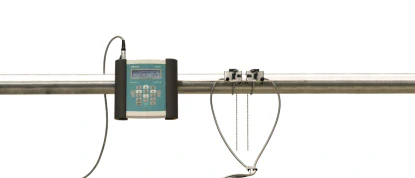

- prosty montaż układu na zewnątrz rurociągu,
- brak konieczności spawania lub innych mechanicznych ingerencji w rurociąg,
- brak kosztów króćców i dodatkowej armatury,
- możliwość montażu w czasie normalnej pracy, bez zatrzymywania działania instalacji,
- brak kontaktu z medium,
- brak ryzyka wycieku i rozszczelnienia rurociągu,
- brak spadku ciśnienia w miejscu pomiaru,
- bez ograniczeń ciśnienia,
- łatwy pomiar nawet przy najwyższych ciśnieniach roboczych,
- odporność na uderzenia ciśnienia lub zawartość stałych składników w medium,
- brak zużycia w trakcie eksploatacji, nawet przy mediach silnie ścierających i agresywnych chemicznie.
Jak działają przepływomierze ultradźwiękowe?

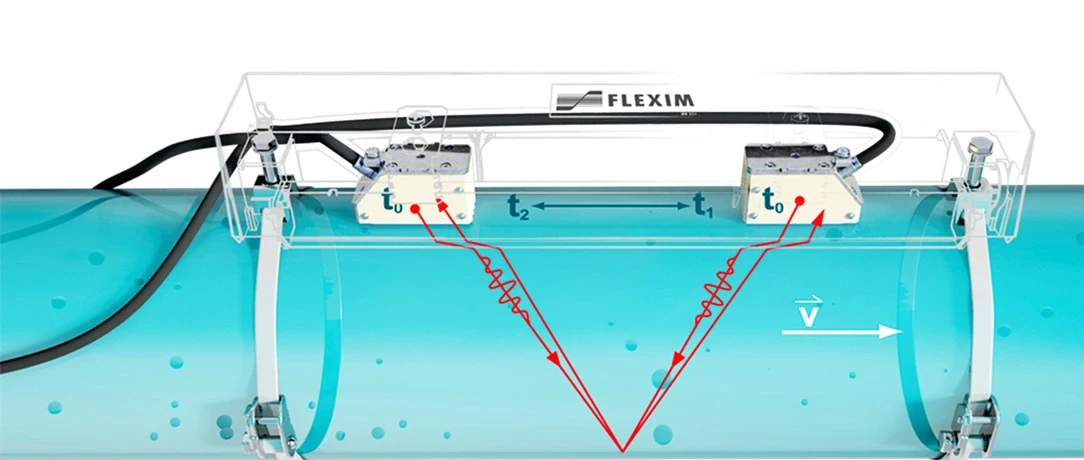

Przepływomierze ultradźwiękowe FLUXUS dokonują bezkontaktowego pomiaru przepływu w oparciu o zasadę Transit-Time - pomiaru różnicy czasu przejścia sygnałów ultradźwiękowych nadawanych i odbieranych przez czujniki przepływomierza. Sygnał pomiarowy przechodzi przez mierzone medium w dwie strony - z prądem oraz pod prąd - płynącego medium. Płynąca ciecz sprawia, że sygnał biegnący pod prąd tej cieczy jest opóźniony w czasie względem sygnału biegnącego z prądem tej cieczy. Różnica czasów przejść obu sygnałów jest proporcjonalna do prędkości z jaką płynie mierzone medium.
Więcej na temat zasady działania przepływomierzy ultradźwiękowych można przeczytać w artykule:
Filmy o przepływomierzach ultradźwiękowych serii F601
Zasad działania i zastosowanie przepływomierzy ultradźwiękowych
Bezinwazyjny pomiar przepływu brzeczki i wody lodowej
Parametry
| Odcinki proste | 10 x DN przed i 5 x DN za |
| Pomiar | bezinwazyjny |
| Stopień ochrony | IP65 IP66 |
| Dokładność | ±1 % wartości odczytanej |
| Typ wyjścia | analogowe binarne |
| Średnica nominalna | 6 ... 6500 mm |
| Zasilanie | 100 ... 240 V AC bateryjne |
| Wielkość mierzona | przepływ objętościowy przepływ prędkość przepływu przepływ masowy energia |
| Komunikacja | RS232 USB |
| Montaż | przenośny |
| Producent | Emerson Flexim |
