Armatura do urządzeń ciśnieniowych

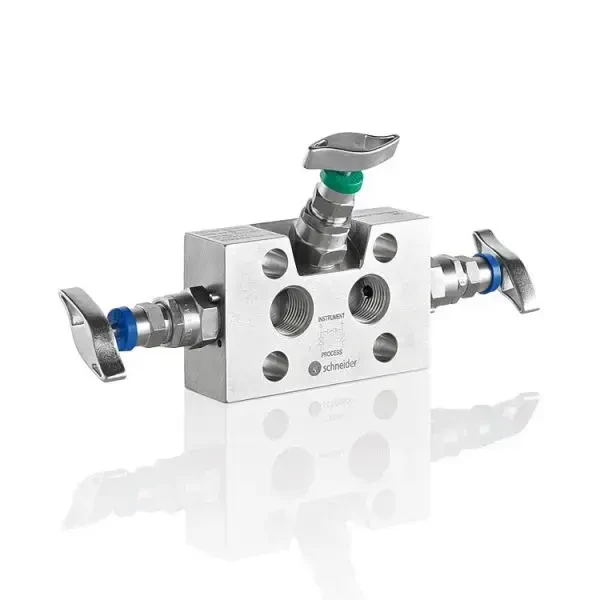

Zawór blokowy trójdrogowy serii W3AA
Kod produktu: W3AA
Wykonane w standardzie ze stal nierdzewnej 1.4404 (AISI 316L), opcjonalnie: monel, Hastelloy C267, Duplex, tytan
Ciśnienie do 689 bar
Maksymalna temperatura medium do 200°C z uszczelnieniem PTFE (dla ciśnienia do 325 bar) oraz 550°C z uszczelnieniem grafitowym (dla ciśnienia do 200 bar)
Dostępny szeroki wybór opcji i odpowiednich akcesoriów
Zawory testowane zgodnie z NACE
Certyfikaty wg EN 10204 (2.1. 2.2, 3.1)
Zawory blokowe do montażu bezpośredniego
Bloki zaworowe wielodrogowe (manifoldy) stosowane w pomiarach ciśnienia mają bardzo specyficzną funkcję – nie służą do sterowania ruchem jak w hydraulice siłowej, ale do bezpiecznego, dokładnego i kontrolowanego doprowadzenia ciśnienia do przetwornika, jego izolowania, odpowietrzania i kalibracji.
Manifoldy AS-Schneider są przeznaczone do bezpośredniego montażu na przetwornikach ciśnienia i różnicy ciśnień ze standardowym przyłączem kołnierzowym zgodnym z normą DIN EN 61518 / IEC 61518 lub alternatywnie do przetworników ciśnienia Rosemount 2051, 3051, 4051S Coplanar.
Zawory 3-drogowe serii W3AA z przyłączem odpowietrzającym są standardowo dostarczane z zamontowanymi zaślepkami rurowymi. Rozdzielacze zaworowe Integral Style 3 z przyłączem kołnierzowym Coplanar są standardowo wyposażone w przyłącza odpowietrzające 1/4 NPT żeńskie – zaślepione zaworami odpowietrzającymi typu VS.
Rozróżniamy manifoldy międzykołnierzowe (strony 28-33 załączonej karty) i tradycyjne (strony 34-37). Zawór blokowy międzykołnierzowy dla przetworników ciśnienia Rosemount 2051/3051 Coplanar nazywany jest po prostu zaworem Coplanar. Manifoldy Integral do przetworników ciśnienia Rosemount 2051/3051 Coplanar znajdują się na stronach 38-40.
Więcej informacji na stronie producenta:
Główne funkcje bloków zaworowych
1. Odcinanie wysokiego i niskiego ciśnienia (HI/LO)
Manifold wyposażony jest w dwa zawory odcinające, które umożliwiają:
- odcięcie przetwornika od medium procesowego
- bezpieczne wyjęcie/przegląd czujnika bez zatrzymywania instalacji
- ochronę urządzenia podczas prac serwisowych
2. Równoważenie (equalizing) – kluczowe w pomiarach różnicy ciśnień (DP)
Zawór równoważący (equalizer) łączy obie strony DP. Umożliwia:
- wyrównanie ciśnień przed montażem/demontażem przetwornika
- uniknięcie gwałtownego przeciążenia membrany czujnika
- bezpieczną kalibrację
To jedna z najważniejszych funkcji — w 99% przypadków chroni przetwornik przed uszkodzeniem!
2. Odpowietrzanie i odprowadzanie medium (vent/drain)
Zawory wentylacyjne pozwalają:
- odpowietrzyć układ (bardzo ważne przy pomiarze cieczy)
- spuścić kondensat lub medium z przestrzeni pomiarowej
- poprawić dokładność pomiarów
- przygotować punkt pomiarowy do kalibracji
3. Ułatwienie montażu przetwornika
Bloki zaworowe często zawierają gotowe:
- króćce procesowe
- znormalizowane rozstawy śrub (np. do montażu przetworników różnicy ciśnień – standard 54 mm)
- zintegrowane złączki
- stabilizatory i wsporniki
Dzięki temu instalacja jest szybka, a liczba połączeń niewielka.
4. Kalibracja i sprawdzanie układu pomiarowego
Manifold umożliwia:
- odcięcie przetwornika od procesu
- podanie ciśnienia z generatora kalibracyjnego
- weryfikację wskazań czujnika bez demontażu
To duża korzyść serwisowa zwłaszcza w energetyce, petrochemii i automatyce procesowej.
5. Zwiększenie bezpieczeństwa układu pomiarowego
Zawory blokowe chronią czujnik i instalację poprzez:
- kontrolowane otwieranie/zamykanie dróg przepływu
- zapobieganie nagłym skokom ciśnienia
- właściwe sekwencje przełączeń (np. najpierw equalize, potem isolation).
Minimalizują ryzyko błędu ludzkiego przy obsłudze.
6. Łączenie wielu dróg przepływu w jednym kompaktowym module
Dlatego nazywa się je wielodrogowymi — mogą obejmować:
- 2 drogi (on/off)
- 3 drogi (odcięcie + odpowietrzanie)
- 5 dróg (izolacja x2 + equalize + odpowietrzanie)
- specjalne konfiguracje dla aplikacji procesowych
Pozwala to zastąpić kilka osobnych zaworów jednym blokiem.
7. Ochrona przed przeciążeniem przetwornika
Dzięki odpowiedniej sekwencji zaworów:
- ciśnienie nie jest podawane gwałtownie na membranę
- można powoli narastać do wartości nominalnych
- minimalizuje się ryzyko uszkodzenia czułych przetworników ΔP i gauge.
Różnice między manifoldem 3‑ a 5‑drogowym
1. Przeznaczenie
Typ manifoldu | Główne zastosowanie |
3‑drożny | Pomiar pojedynczego ciśnienia (GP – gauge pressure) lub prosty układ DP. |
5‑drożny | Przetworniki różnicy ciśnień (DP), szczególnie w procesach o wysokiej dokładności i konieczności regularnej kalibracji. |
2. Budowa
Blok zaworowy 3‑drogowy zawiera:
- zawór wysokiego ciśnienia (HIGH / H) – odcięcie procesu
- zawór niskiego ciśnienia (LOW / L) – odcięcie procesu
- zawór equalizing – wyrównanie ciśnień po obu stronach DP
Brak zaworów odpowietrznych jako osobnych dróg – odpowietrzanie odbywa się poprzez odpowiednią regulację istniejącymi zaworami.
Blok zaworowy 5‑drogowy zawiera:
- zawór HIGH (odcięcie)
- zawór LOW (odcięcie)
- zawór EQUALIZE (wyrównanie ciśnień)
- zawór VENT/TEST po stronie HIGH
- zawór VENT/TEST po stronie LOW
Taka budowa daje pełną kontrolę nad: odcięciem, odpowietrzaniem, kalibracją i testem każdej strony niezależnie.
3. Funkcjonalne różnice (najważniejsze w praktyce)
Manifold 3‑drożny:
- umożliwia izolację przetwornika od procesu
- pozwala wyrównać ciśnienia (equalize)
- minimalnie wspiera odpowietrzanie
- brak łatwego testu/kalibracji każdej strony bez rozszczelnienia układu
- tańszy i prostszy
Używany tam, gdzie pomiar różnicy ciśnień jest prosty lub rzadko kalibrowany.
Manifold 5‑drożny - pełne funkcje jak w 3‑ drożnym +:
- oddzielne odpowietrzanie HIGH i LOW
- łatwa kalibracja i wprowadzanie ciśnienia testowego bez demontażu
- bezpieczne sprawdzenie poprawności wskazań każdej strony
Największe bezpieczeństwo dla membrany przetwornika ΔP.
Używany w systemach krytycznych: energetyka, petrochemia, rafinerie, ciepłownictwo, gaz.
Parametry
| Materiał | stal nierdzewna 1.4404 hastelloy tantal duplex monel |
| Medium | para wodna ciecze gazy/powietrze |
| Przyłącze: wlot | 1/2 NPT wewnętrzne wymiary zgodne z IEC 61518 ( średnica 18,5 ) |
| Przyłącze: wylot | wymiary zgodne z IEC 61518, Typ A (przylga ) |
| Temperatura medium | do 200 °C ( uszczelnienie PTFE ) do 550 °C ( uszczelnienie grafit ) |
| Średnica nominalna | DN 5 |
| Ciśnienie | PN 420 |
| Producent | AS-Schneider |
