Główne funkcje bloków zaworowych

1. Odcinanie wysokiego i niskiego ciśnienia (HI/LO)

Manifold wyposażony jest w dwa zawory odcinające, które umożliwiają:

• odcięcie przetwornika od medium procesowego
• bezpieczne wyjęcie/przegląd czujnika bez zatrzymywania instalacji
• ochronę urządzenia podczas prac serwisowych

2. Równoważenie (equalizing) – kluczowe w pomiarach różnicy ciśnień (DP)

Zawór równoważący (equalizer) łączy obie strony DP. Umożliwia:

• wyrównanie ciśnień przed montażem/demontażem przetwornika
• uniknięcie gwałtownego przeciążenia membrany czujnika
• bezpieczną kalibrację

To jedna z najważniejszych funkcji — w 99% przypadków chroni przetwornik przed uszkodzeniem!

3. Odpowietrzanie i odprowadzanie medium (vent/drain)

Zawory wentylacyjne pozwalają:

• odpowietrzyć układ (bardzo ważne przy pomiarze cieczy)
• spuścić kondensat lub medium z przestrzeni pomiarowej
• poprawić dokładność pomiarów
• przygotować punkt pomiarowy do kalibracji

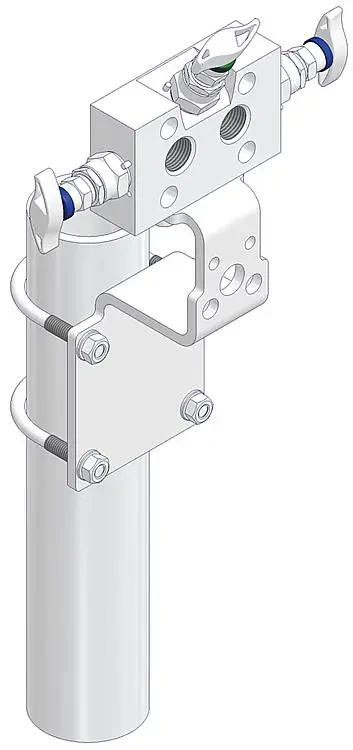

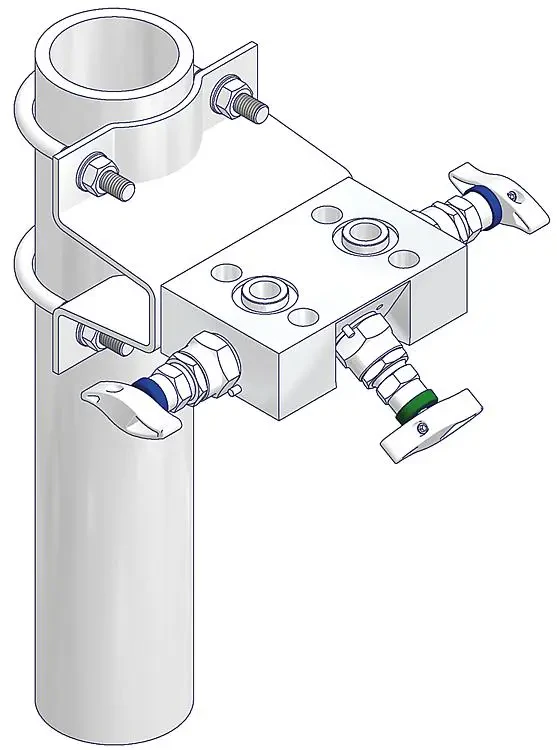

4. Ułatwienie montażu przetwornika

Bloki zaworowe często zawierają gotowe:

• króćce procesowe
• znormalizowane rozstawy śrub (np. do montażu przetworników różnicy ciśnień – standard 54 mm)
• zintegrowane złączki
• stabilizatory i wsporniki

Dzięki temu instalacja jest szybka, a liczba połączeń niewielka.

5. Kalibracja i sprawdzanie układu pomiarowego

Manifold umożliwia:

• odcięcie przetwornika od procesu
• podanie ciśnienia z generatora kalibracyjnego
• weryfikację wskazań czujnika bez demontażu

To duża korzyść serwisowa zwłaszcza w energetyce, petrochemii i automatyce procesowej.

6. Zwiększenie bezpieczeństwa układu pomiarowego

Zawory blokowe chronią czujnik i instalację poprzez:

• kontrolowane otwieranie/zamykanie dróg przepływu
• zapobieganie nagłym skokom ciśnienia
• właściwe sekwencje przełączeń (np. najpierw equalize, potem isolation).

Minimalizują ryzyko błędu ludzkiego przy obsłudze.

7. Łączenie wielu dróg przepływu w jednym kompaktowym module

Dlatego nazywa się je wielodrogowymi — mogą obejmować:

• 2 drogi (on/off)
• 3 drogi (odcięcie + odpowietrzanie)
• 5 dróg (izolacja x2 + equalize + odpowietrzanie)
• specjalne konfiguracje dla aplikacji procesowych

Pozwala to zastąpić kilka osobnych zaworów jednym blokiem.

8. Ochrona przed przeciążeniem przetwornika

Dzięki odpowiedniej sekwencji zaworów:

• ciśnienie nie jest podawane gwałtownie na membranę
• można powoli narastać do wartości nominalnych
• minimalizuje się ryzyko uszkodzenia czułych przetworników ΔP i gauge.

Różnice między manifoldem 3‑ a 5‑drogowym

1. Przeznaczenie

2. Budowa

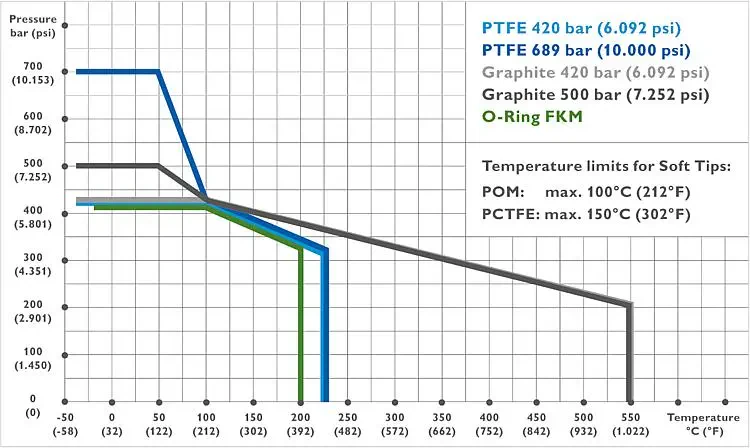

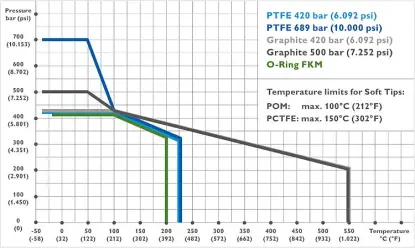

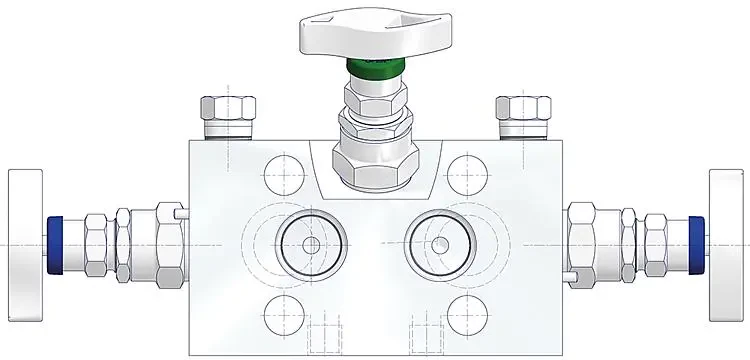

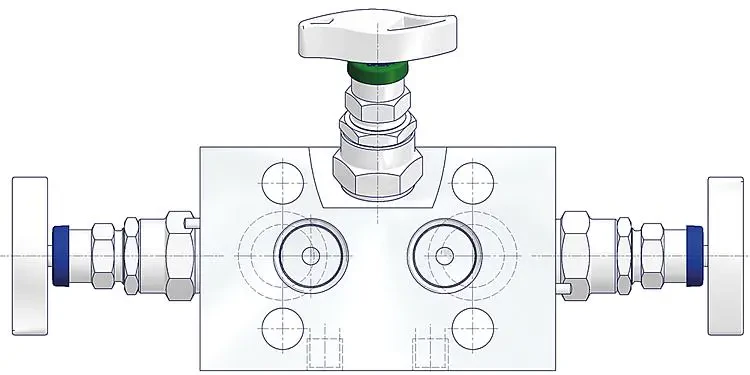

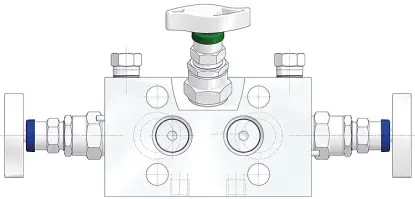

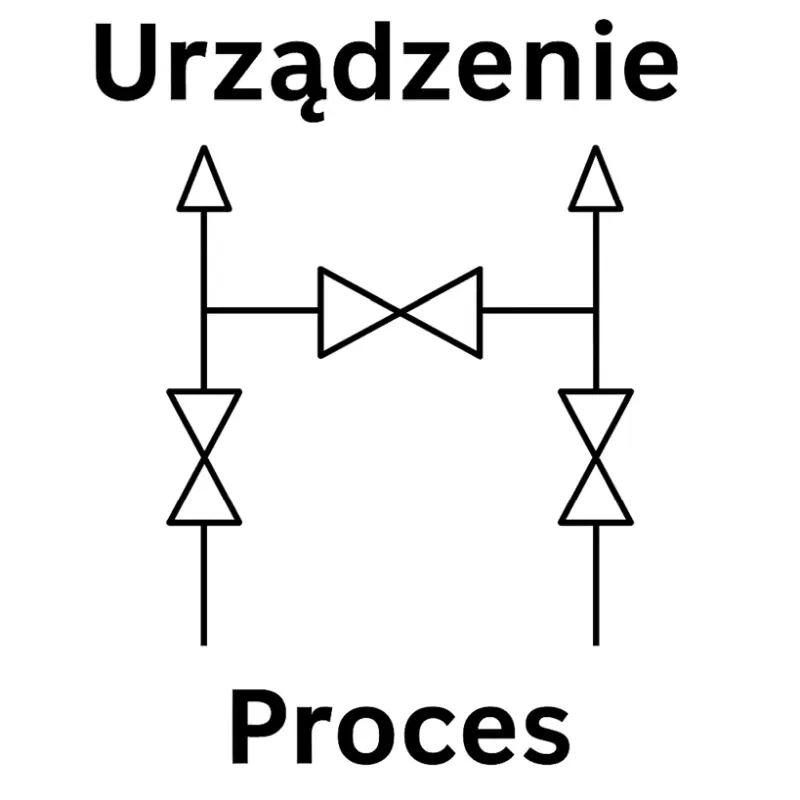

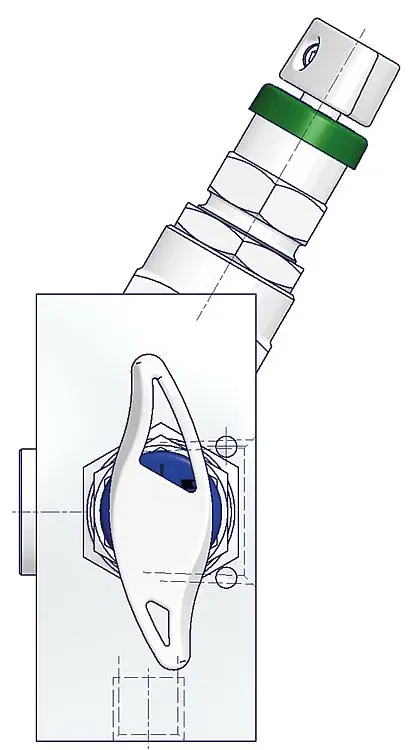

Blok zaworowy 3‑drogowy zawiera:

• zawór wysokiego ciśnienia (HIGH / H) – odcięcie procesu
• zawór niskiego ciśnienia (LOW / L) – odcięcie procesu
• zawór equalizing – wyrównanie ciśnień po obu stronach DP

Brak zaworów odpowietrznych jako osobnych dróg – odpowietrzanie odbywa się poprzez odpowiednią regulację istniejącymi zaworami.

Blok zaworowy 5‑drogowy zawiera:

• zawór HIGH (odcięcie)
• zawór LOW (odcięcie)
• zawór EQUALIZE (wyrównanie ciśnień)
• zawór VENT/TEST po stronie HIGH
• zawór VENT/TEST po stronie LOW

Taka budowa daje pełną kontrolę nad: odcięciem, odpowietrzaniem, kalibracją i testem każdej strony niezależnie.

3. Funkcjonalne różnice (najważniejsze w praktyce)

Manifold 3‑drożny:

• umożliwia izolację przetwornika od procesu
• pozwala wyrównać ciśnienia (equalize)
• minimalnie wspiera odpowietrzanie
• brak łatwego testu/kalibracji każdej strony bez rozszczelnienia układu
• tańszy i prostszy

Używany tam, gdzie pomiar różnicy ciśnień jest prosty lub rzadko kalibrowany.

Manifold 5‑drożny - pełne funkcje jak w 3‑ drożnym +:

• oddzielne odpowietrzanie HIGH i LOW
• łatwa kalibracja i wprowadzanie ciśnienia testowego bez demontażu
• bezpieczne sprawdzenie poprawności wskazań każdej strony

Największe bezpieczeństwo dla membrany przetwornika ΔP.

Używany w systemach krytycznych: energetyka, petrochemia, rafinerie, ciepłownictwo, gaz.
