Diagnostyka odwadniaczy

Rola odwadniaczy w systemie parowym

Zadaniem odwadniaczy jest odprowadzenie kondensatu, powietrza i drobin z instalacji parowych. Celem stosowania odwadniacze jest zatem konieczność zapobiegaania uderzeniom wodnym czy uderzeniom termicznym. Odwadniacze mają również dbać, by procesy na liniach produkcyjnych były jak najbardziej efektywne. Musimy zdawać sobie sprawę, że w wyniku eksploatacji wszystkie odwadniacze, jak każda inna armatura, ulegają zużyciu lub uszkodzeniu.

Odwadniacze a optymalizacja energetyczna

Drastycznie rosnące ceny każdego rodzaju energii oraz wymogi ochrony środowiska (emisja gazów cieplarnianych) wymuszają  poszukiwania rozwiązań do oszczędnego i racjonalnego wykorzystania energii. Zródłem energii w wielu zakładach jest para wodna i związany z nią kondensat. Kondensat jest produktem ubocznym procesu wymiany ciepła w systemach parowych. W rurociągach przesyłowych kondensat powstaje na skutek radiacji, a w urządzeniach grzewczych lub procesowych w wyniku pożądanego transferu energii – oddania ciepła z pary do podgrzania określonego czynnika. W każdym z tych przypadków kondensat musi zostać prawidłowo usunięty z instalacji.

Diagnostyka odwadniaczy – dlaczego jest kluczowa?

Brak odprowadzania kondensatu lub niepoprawne odwadnianie generuje znaczące straty zarówno w postacji strat energii pary wodnej, jak i uszkodzeń krytycznych elementów instalacji. Niepoprawne działanie odwadniaczy to wymierne straty ekonomiczne, które można zminimalizować, dzięki ich systematycznej diagnostyce i wdrożeniu nowoczesego systemu zarządzania odwadniaczami w zakładzie.

Rosnące koszty produkcji związane z cenami energii wymuszają przeprowadzanie regularnych audytów, kontroli oraz przeglądów instalacji. W procesach produkcyjnych, w których wykorzystywana jest para wodna, kluczowymi urządzeniami są odwadniacze. Ich prawidłowy dobór i profesjonalna diagnostyka to klucz do optymalnego stanu instalacji pary wodnej, a w konsekwencji do oszczędzania energii i redukcji kosztów związanych z awariami elementów instalacji parowych.

Utrzymanie w zakładzie prawidłowo dobranych, poprawnie zamontowanych i działających odwadniaczy, powoduje uzyskanie oszczędności do 30% kosztów wytwarzania pary, serwisowania/wymiany elementów instalacji parowej i kosztów związanych z awariami i przymusowymi postojami procesów.

Profesjonalna diagnostyka odwadniaczy pozwala na utrzymanie wysoce wydajnego systemu parowego oraz redukcję emisji CO₂.

Skutki źle dobranych lub źle działających odwadniaczy:

1. Odwadniacze przepuszczajace. Odwadniacz oprócz kondensatu przepuszcza także parę wodną, generując straty energii pary żywej. Prowadzi to do wzrostu zużywanej energii i emisji CO₂. Przepuszczający odwadniacz to także wzrost przeciwciśnienia.
2. Odwadniacze zablokowane. Gdy odwadniacz jest zablokowany, nie odprowadza kondensatu. Prowadzi to do powstania mokrej pary wodnej, erozji zaworów regulacyjnych i erozji rurociągów.
3. Za małe lub zalane odwadniacze. Źle dobrane odwadniacze lub zalanie odwadniaczy to spadek wymiany ciepła i związane z tym straty ekonomiczne.
4. Uderzenia wodne. Źle odprowadzające kondensat odwadniacze powodują zaleganie wody w instalacji. To skutkuje uderzeniami wodnymi, które są destrukcyjne dla innych elementów systemu parowego (kotłów, zaworów itp).

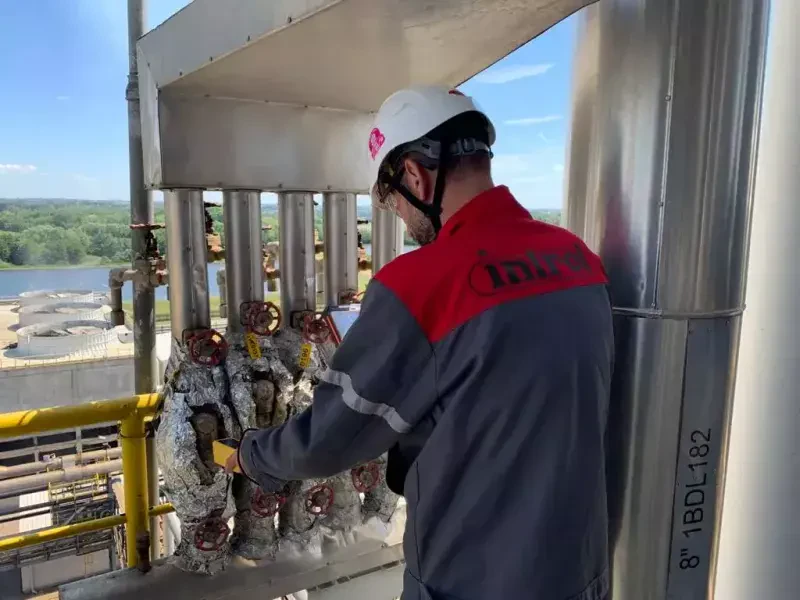

Usługa diagnostyki odwadniaczy

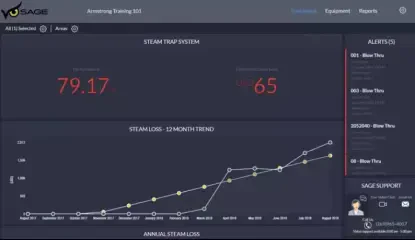

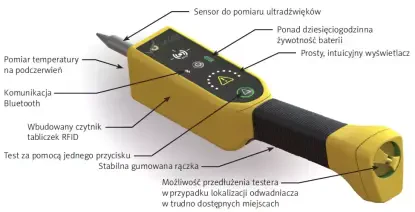

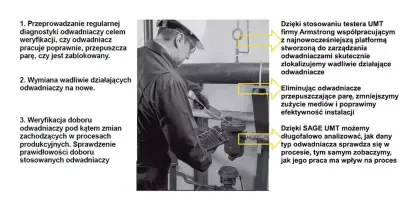

Diagnostykę odwadniaczy przeprowadzamy przy użyciu testera Armstrong UMT, który współpracuje z aplikacją SAGE^® stworzoną do profesjonalnej analizy odwadniaczy. To zaawansowane oprogramowanie dokładnie oblicza straty pary, paliwa, pieniędzy i emisji w oparciu o metodologię zatwierdzoną przez Komitet Techniczny ONZ. SAGE^® analizuje dane w celu śledzenia zachowania i wydajności, dzięki czemu jest najnowocześniejszym dostępnym systemem zarządzania parą i ciepłą wodą na świecie. Co ważne, dzięki pozyskanym przez SAGE^® danym, możemy starać się o białe certyfikaty.

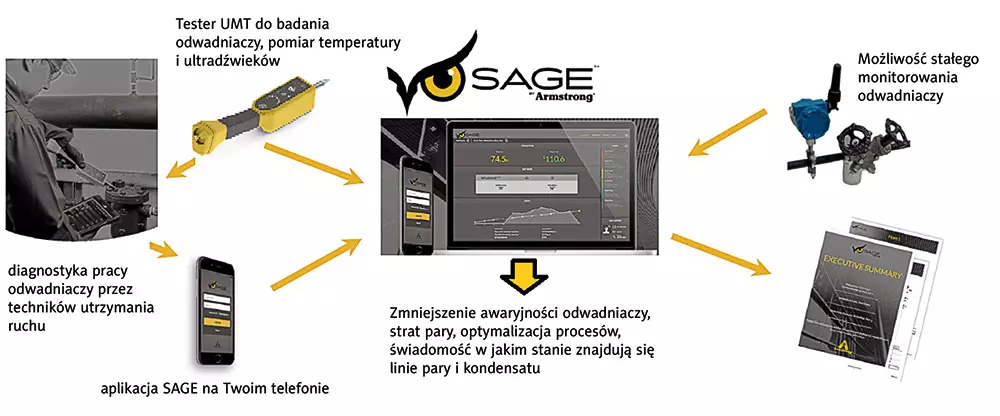

Platforma oprogramowania SAGE^® wraz z testerem SAGE^® UMT sprawiają, że w łatwy sposób można teraz zarządzać utrzymaniem ruchu na obiekcie, diagnozować aktualny stan odwadniaczy, weryfikować prawidłowość ich doboru dla danej aplikacji, sprawdzać ich żywotność i, co najważniejsze, zmniejszać straty energetyczne. Dokładne analizy wraz z regularnymi i cyklicznymi badaniami przekładają się bowiem wprost na zmniejszenie zużycia gazu do wyprodukowania pary wodnej, a efektywność pracy urządzeń wymiennikowych ulega poprawie.

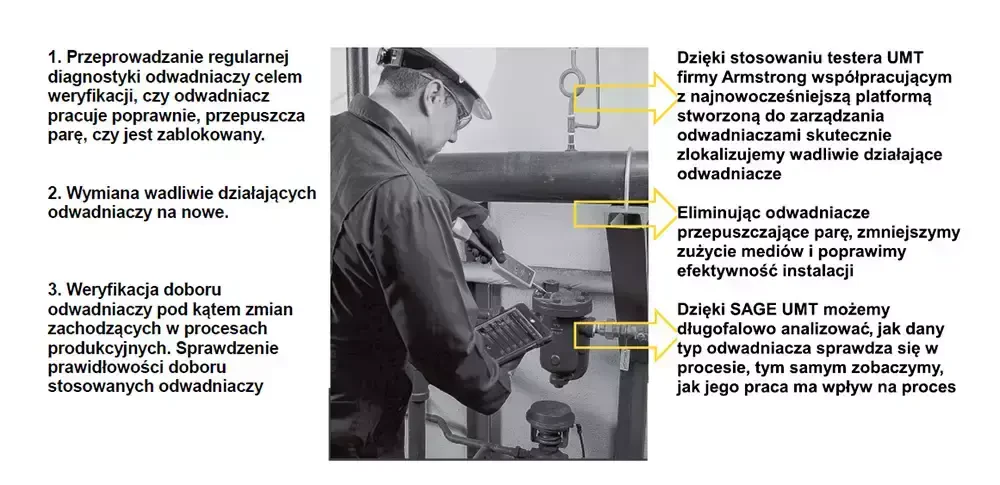

 W ramach kompleksowej usługi dokonujemy badania odwadniaczy:

• pomiar ultradźwięków pracy odwadniacza,
• pomiar temperatury,
• sprawdzenie poprawności instalacji.

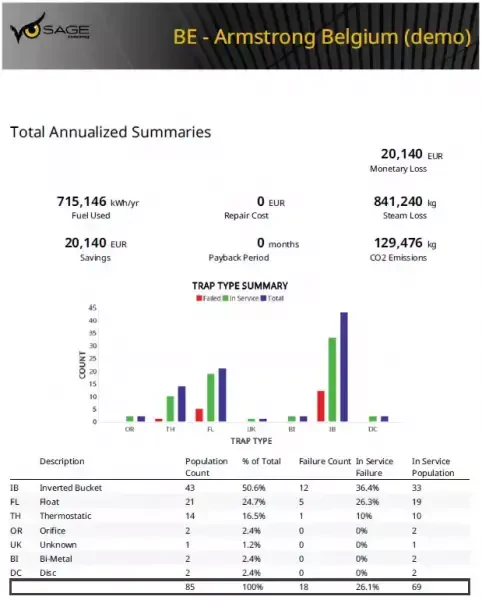

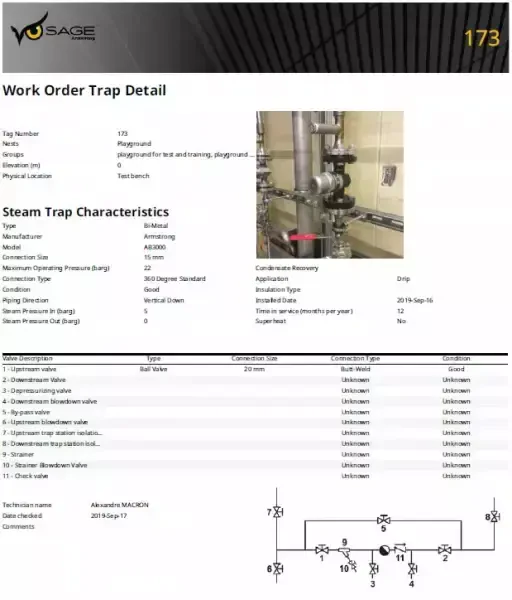

Efektem zrealizowanej uslugi jest raport z badania odwadniaczy, który zawiera:

• spis wszystkich typów odwadniaczy ze zdjęciami i podaną lokalizacją,

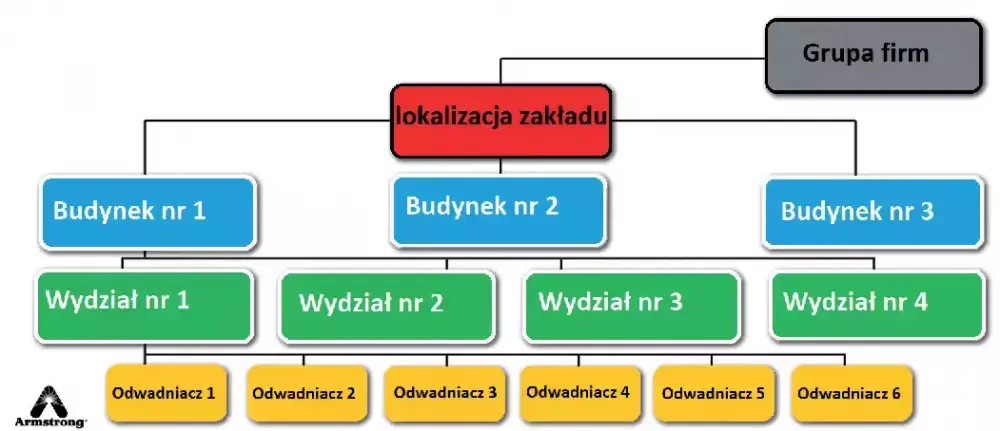

• pogrupowanie na populacje odwadniaczy wg producenta, typów itp.,
• oszacowanie kosztów strat pary spowodowanej przez przepuszczające odwadniacze.

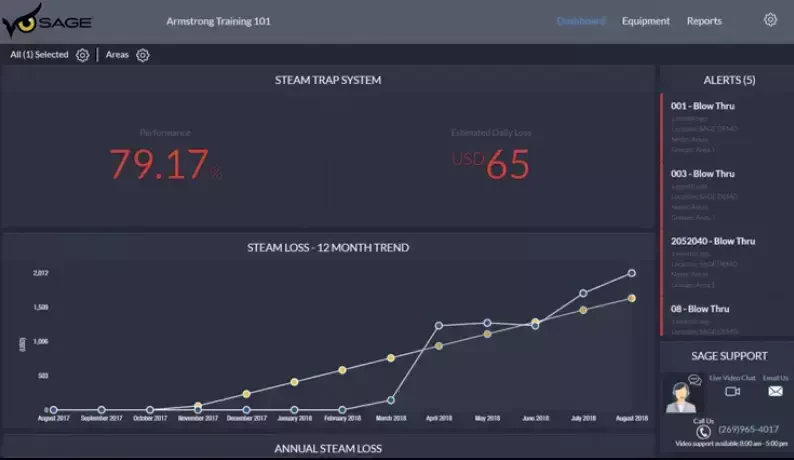

Wygenerowany raport po badaniu dostarczy danych o stratach finansowych powodowanych przez przepuszczające parę odwadniacze, informuje ile zużywa się na to paliwa (np. gazu w przypadku kotłów gazowych), jaki jest koszt zwrotu wymiany odwadniaczy, jaka jest emisja dwutlenku węgla. Ponadto raport dostarcza dane odwadniaczy dla każdej stworzonej przez nas grupy w skali roku. W raporcie dostępna jest także analiza żywotności odwadniaczy w zależności od typu odwadniacza, producenta, warunków pracy i aplikacji.
