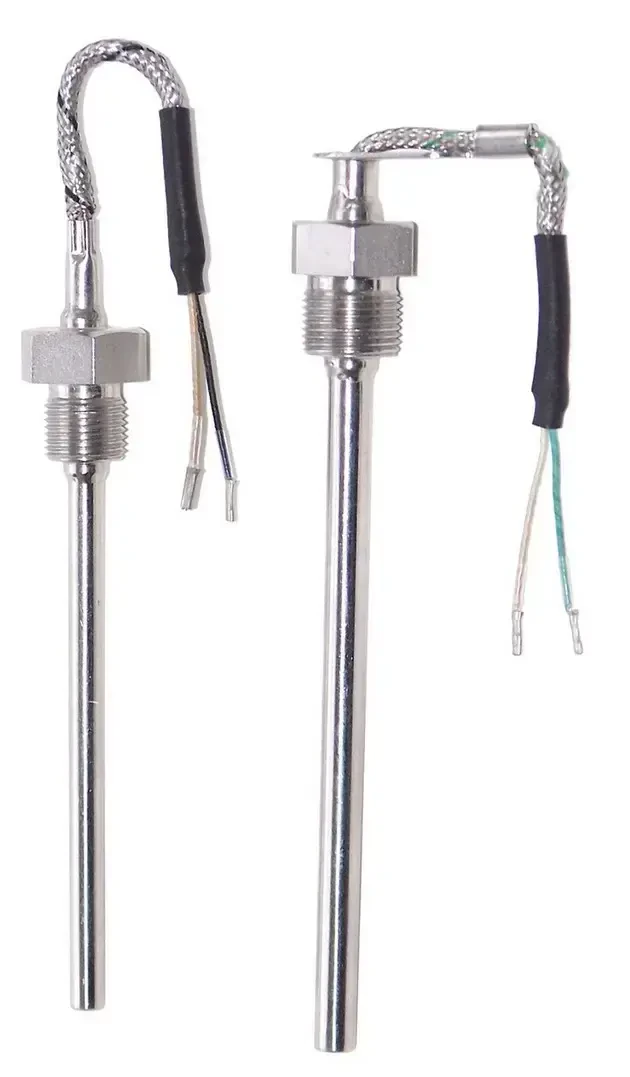

Uniwersalny przewodowy czujnik temperatury CF1 stosowany do pomiaru temperatury mediów ciekłych i gazowych, elementów maszyn i urządzeń. Czujnik temperatury CF1 jest w osłonie stalowej z wyprowadzeniem przewodów prostym lub kątowym. Osłona gładka (mocowanie uchwytem typu UG), z gwintowanym króćcem ruchomym lub stałym (spawanym).
Długość osłony |
50mm 100mm 200mm 150mm inna |
Długość przewodu |
1,5 m 2 m 3 m inne na zamówienie |
Dokładność |
klasa A (dla RTD) klasa B (dla RTD) klasa 1 (dla TC) klasa 2 (dla TC) |
Element pomiarowy |
termorezystor (RTD) Pt100 termorezystor (RTD) Pt1000 termorezystor (RTD) Pt500 termorezystor (RTD) Ni100 termoelement (TC) NiCr-NiAl (K) termoelement (TC) Fe-CuNi (J) termoelement podwójny (TC) Fe-CuNi (2xJ) termoelement podwójny (TC) NiCr-NiAl (2xK) termorezystor podwójny (RTD) 2xNi100 termorezystor podwójny (RTD) 2xPt100 termorezystor podwójny (RTD) 2xPt1000 termorezystor podwójny (RTD) 2xPt500 |
Gwint |
G3/4" G1/2" M20x1,5 M6x1 M8x1 M10x1 M12x1,5 M14x1,5 M12x1 G1/4" G3/8" inny G1/8" |
Materiał osłony |
stal kwasoodporna 1.4541 |
Obwód pomiarowy |
2 - przewodowy 3 - przewodowy 4 – przewodowy |
Spoina pomiarowa (dla TC) |
SO - spoina odizolowana od osłony SP - spoina zwarta z osłoną (uziemiona) SOA - spoina podwójna odizolowana od osłony, zwarte ze sobą SOB - spoina podwójna odizolowana od osłony i między sobą |
Średnica osłony |
3mm 4mm 5mm 6mm 8mm |
Wersja / temperatura procesu |
PBK - osłona gładka, wyprowadzenie przewodu proste KBK - osłona gładka, wyprowadzenie przewodu kątowe PKR - króciec ruchomy, wyprowadzenie przewodu proste KKR - króciec ruchomy, wyprowadzenie przewodu kątowe PKS - króciec spawany, wyprowadzenie przewodu proste KKS - króciec spawany, wyprowadzenie przewodu kątowe |
Zakres pomiarowy temperatury |
-40 ... 400 °C |
