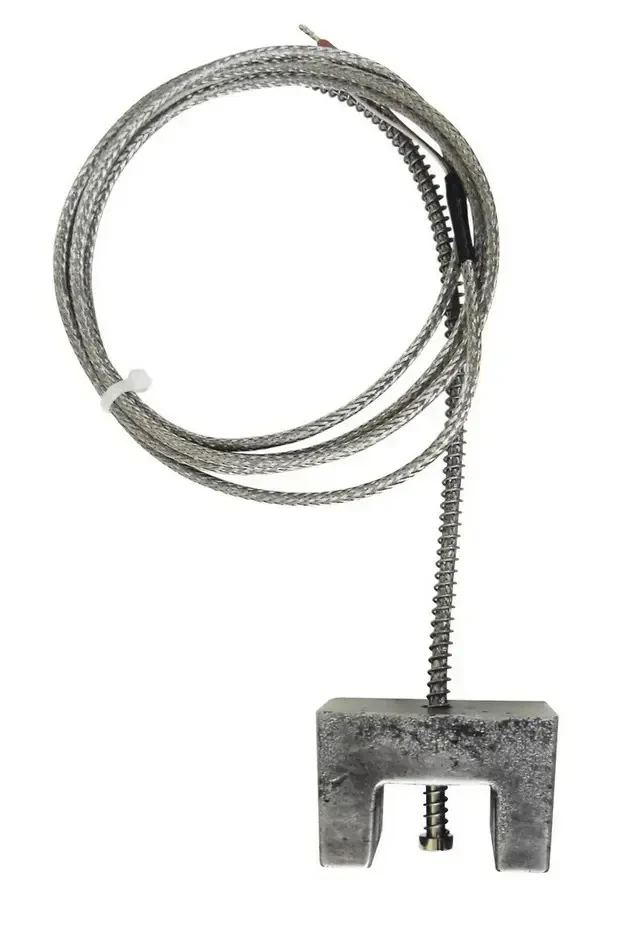

Przewodowy czujnik temperatury CM1
Kod produktu: Przewodowy czujnik temperatury CM1
Przewodowy czujnik CM1 stosowany jest do pomiaru temperatury powierzchni bloków, części maszyn lub elementów konstrukcyjnych wykonanych z materiałów magnetycznych.
- Długość przewodu: 1,5 m, 2 m, 3 m i inne na zamówienie
- Materiał osłony: stal kwasoodporna 1.4541
- Średnica osłony: 5 mm
- Zakres pomiarowy temperatury: 0 ... 400°C
Obszary zastosowań przewodowego czujnika temperatury CM1
Czujnik temperatury CM1 stosowany jest do współpracy z przenośnymi miernikami temperatury, do czasowych pomiarów temperatury elementów, gdzie brak łatwej możliwości przylgowego umocowania czujnika. Element pomiarowy czujnika temperatury, umieszczony w sprężynie, dociskany jest do powierzchni, której temperaturę mierzymy poprzez uchwyt przylgowy magnetyczny.
Parametry
| Obwód pomiarowy | 2 - przewodowy 3 - przewodowy |
| Element pomiarowy | termorezystor (RTD) Pt100 termoelement (TC) NiCr-NiAl (K) termoelement (TC) Fe-CuNi (J) |
| Spoina pomiarowa (dla TC) | SO - spoina odizolowana od osłony SP - spoina zwarta z osłoną (uziemiona) |
| Średnica osłony | 5mm |
| Dokładność | klasa B (dla RTD) klasa 2 (dla TC) |
| Materiał osłony | stal kwasoodporna 1.4541 |
| Zakres pomiarowy temperatury | 0 ... 400 °C |
| Długość przewodu | 2 m 3 m inne na zamówienie 1,5 m |
