Produkcja stali

Stal jest jednym z najważniejszych materiałów w prawie wszystkich sektorach inżynierii. Obecnie na świecie dominują dwa sposoby wytwarzania stali. Pierwszy sposób realizowany jest w tak zwanych hutach zintegrowanych, wytwarzających surówkę żelaza w wielkich piecach i przerabiających ją na stal w konwertorach tlenowych, z udziałem złomu stalowego. Druga metoda wytwarzania stali realizowana jest w oparciu o złom stalowy w procesie elektrycznym, w stalowniach wyposażonych w piece łukowe.

Bardzo wysoka energochłonność procesu produkcyjnego wymusza optymalizację produkcji. Jakość i powtarzalność produkcji jest jednym z kluczowych elementów obniżenia kosztów procesu. Tak wymagający proces wymusza stosowanie aparatury pomiarowej z jednej strony odpornej wyjątkowo ciężkie warunki pracy, a z drugiej zapewniającej niezawodne i powtarzalne działanie. Dzięki długoletniej współpracy z czołowymi światowymi producentami aparatury kontrolo-pomiarowej dedykowanej dla przemysłu ciężkiego, jesteśmy pewni że będziemy w stanie sprostać najwyższym wymaganiom na każdym etapie procesu produkcji.

Kontrola procesów w hutnictwie stali w czasie rzeczywistym

Sprawdź dlaczego warto monitorować parametry bezpośrednio w procesach:

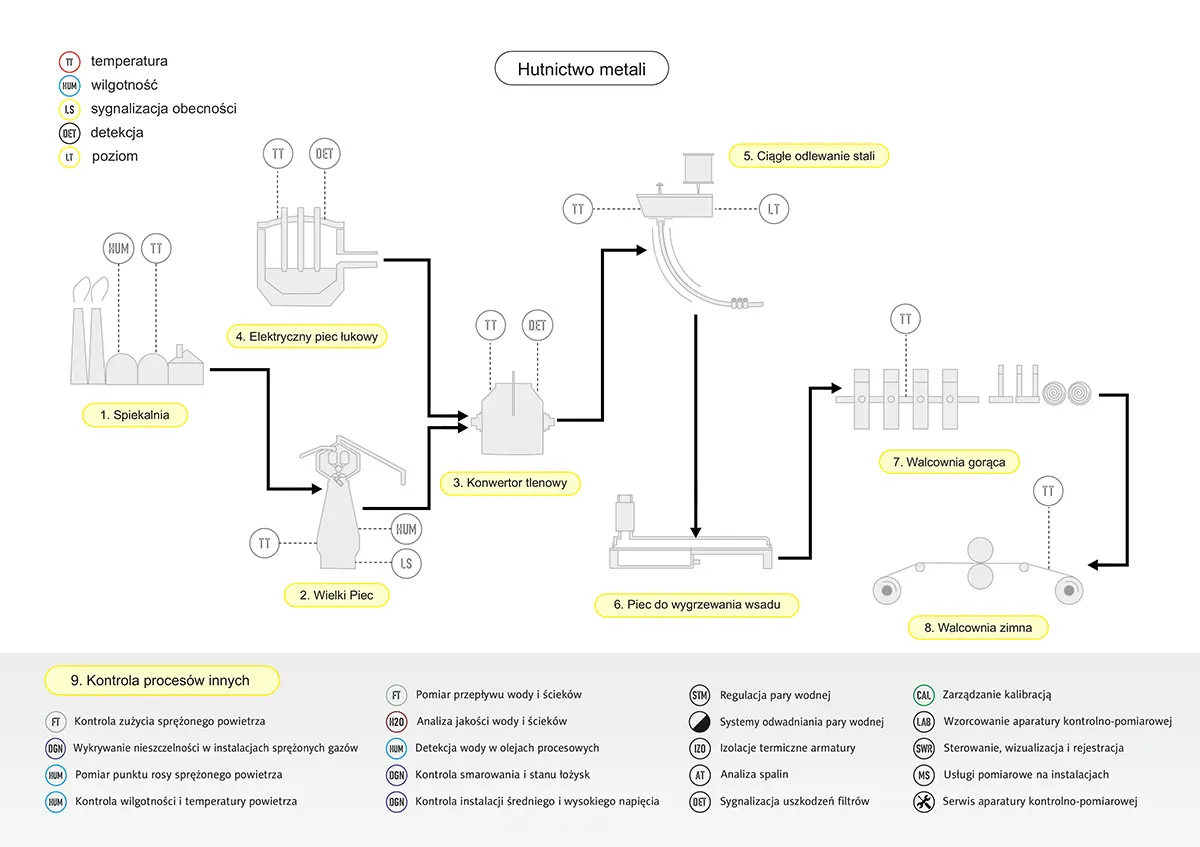

Procesy

1. Spiekalnia

Celem procesu spiekania rud żelaza jest przygotowanie wsadu do wielkiego pieca. Do spiekania wykorzystuje się drobnoziarniste tworzywa żelazonośne (miałkie rudy żelaza, aglorudy, pyliste koncentraty rudne, pyły żelazonośne, zgorzelinę), które ze względu na swoją postać, nie mogą być bezpośrednio ładowane do wielkiego pieca.

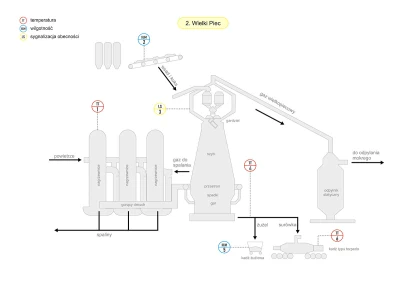

Schemat- procesy zachodzące w wielkim piecu

2. Wielki Piec

Zadaniem wielkiego pieca jest przetapianie spieku i rudy żelaza na surówkę w procesie redukcyjnym. Głównym produktem procesu jest surówka przeróbcza lub odlewnicza, natomiast produktami ubocznymi są żużel i gaz wielkopiecowy. Wielki piec jest piecem szybowym, pracującym w sposób ciągły.

3. Konwertor tlenowy

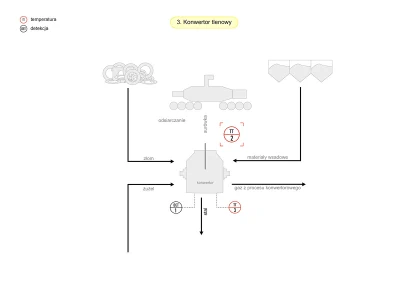

Celem procesu konwertorowego jest produkcja stali, przez utlenienie niepożądanych pierwiastków w czasie przedmuchiwania tlenem ciekłej surówki żelaza. Konwertor tlenowy składa się z dużego zbiornika stalowego, otwartego od góry i wyłożonego zasadowymi materiałami ogniotrwałymi.

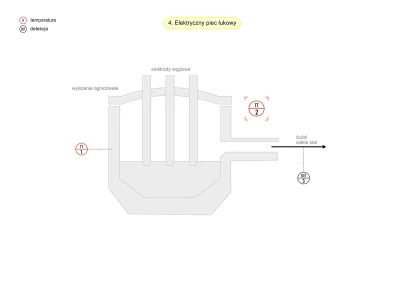

Schemat-proces w elektrycznym piecu łukowym

4. Elektryczny piec łukowy

Elektryczny piec łukowy (EAF) wytwarza stal z mieszaniny złomu i żelaza bezpośrednio zredukowanego (DRI), wykorzystując ciepło wytwarzane przez łuk elektryczny. Umożliwia nagrzewanie roztapianego wsadu do temperatur od 1400°C do 2000°C, do formowania stopionej stali.

5. Ciągłe odlewanie stali

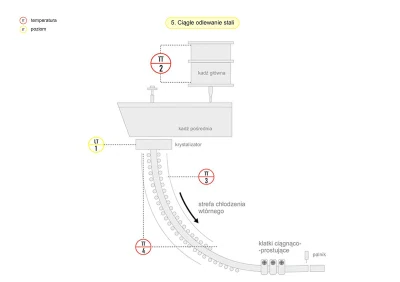

Nowoczesny proces hutniczy polega na wlewaniu ciekłej stali w sposób ciągły do intensywnie chłodzonego krystalizatora. Strumień metalu przechodząc przez krystalizator stopniowo krzepnie, następnie pasmo jest wyciągane z krystalizatora. Proces wyciągania z krystalizatora wspomagany jest walcami ciągnącymi, za którymi pasmo wlewka może być cięte na dowolne odcinki (kęsy) palnikiem gazowym.

6. Piec do wygrzewania wsadu

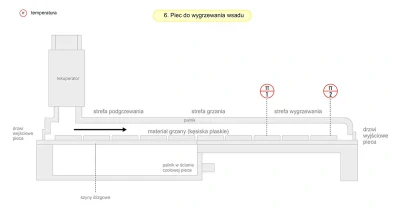

Piec do ponownego nagrzewania doprowadza zimną stal do temperatury właściwej do walcowania. Sterowanie piecem dogrzewającym jest kluczem do zmniejszenia kosztów paliwa i czasu potrzebnego na ten etap. Pomiary temperatury pozwalają na zoptymalizowanie trajektorii ogrzewania, zapewniając znaczne oszczędności energii.

7. Walcownia gorąca

Walcowanie na gorąco jest procesem przeróbki plastycznej metali za pomocą obracających się walców w temperaturach wyższych od temperatury rekrystalizacji.

8. Walcownia zimna

Przy walcowaniu na zimno, właściwości produktów z blachy taśmowej walcowanej na gorąco są zmieniane przez walcowanie pomiędzy walcami, bez uprzedniego ogrzewania wsadu. Wsadem są kręgi pochodzące z walcowni gorących.

9. Kontrola procesów innych

Każdy zakład przemysłowy jest inny, unikalny pod względem technologii, wykorzystywanych surowców, zużywanych mediów, charakterystyki procesów produkcyjnych. Pomimo tej różnorodności, istnieją obszary wspólne dla wielu zakładów przemysłowych. Niezależnie od branży, wiele zakładów wykorzystuje bowiem te same media, użytkuje podobne maszyny, urządzenia i instalacje oraz prowadzi analogiczne procesy. Podobne są także cele - oszczędność zużycia energii i transformacja energetyczna, redukcja zużycia surowców, minimalizacja ryzyka awarii, zapewnienie bezpieczeństwa. W tych wszystkich procesach i zadaniach często kluczową rolę odgrywają nowoczesne rozwiązania kontrolne i pomiarowe.

Nasze rozwiązania

Neutronowy miernik wilgotności materiałów sypkich LB350

Miernik do bezkontaktowych i ciągłych pomiarów wilgotności materiałów sypkich w ciężkich warunkach pracy.

Pirometry serii LAND System 5 / LAND SPOT+

Pirometry optyczne dla wymagających użytkowników i precyzyjnych procesów.

Zastosowania: łopatki turbin, wały napędowe, łożyska, precyzyjne łączniki i złącza, przekładnie zębate, komponenty silników, motoryzacja (automotive), lotnictwo, produkcja maszyn, kuźnie, odlewnie, ogólnie obróbka metalu / stali / żeliwa, odlewanie metalu, ciekłe szkło, kropla szkła.

Zakres pomiarowy 50 ... 3500°C (w zależności od modelu)

Funkcje wartość średnia, szczytowa (PEAK), "Mode Master", kompensacja tła

Pole widzenia 100 : 1
200 : 1

Kamera termowizyjna 640x480 do warunków przemysłowych

Kamera termowizyjna LAND LWIR 640

Kamera termowizyjna 640x480 działająca na długich falach IR, dla pomiaru temperatury od -20 do 1000 °C w sześciu podzakresach z wyborem różnych optyk i pól widzenia. Pełna integracja, autonomiczne działanie i szereg akcesoriów.

Miernik izotopowy poziomu LB452

Pomiaru poziomu ciekłego metalu podczas ciągłego odlewu stali.

Kamera termowizyjna LAND MWIR 640

Kamera termowizyjna działająca na średnich falach IR, dla pomiaru temperatury od 300 do 1800 °C w dwóch zakresach z wyborem różnych optyk i pól widzenia. Pełna integracja, autonomiczne działanie i szereg akcesoriów.

Skaner temperatury na przenośniki transportery taśmociągi HOT SPOT IR

Skaner HOT SPOT IR to kompaktowy, niezwykle szybko reagujący system skanowania w podczerwieni przeznaczony do wykrywania pojawiających się gorących punktów zapalnych/pożaru w transportowanych materiałach na wszelkiego rodzaju przenośnikach, taśmociągach.

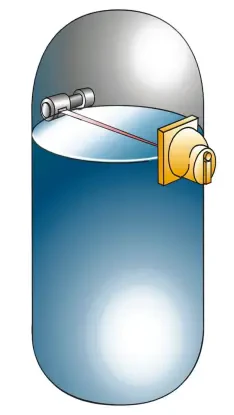

Izotopowy sygnalizator poziomu LB471

Sygnalizacja poziomu materiałów sypkich i cieczy w trudnych aplikacjach przemysłowych, oddzielne moduły jednostki sterującej i detektora.

Temperatura pracy: max 55 °C, powyżej detektor z chłodzeniem wodnym.

Pirometr do ciekłego metalu i odlewni LAND SPOT+ MM

Pirometr do ciekłych metali i odlewania żeliwa/staliwa LAND SPOT+ MM - MeltMaster

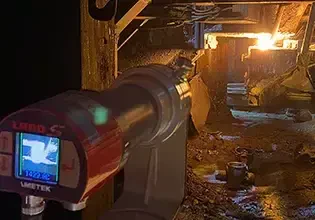

SPOT+ MeltMaster (MM) to pirometr specjalny, przeznaczony do bezkontaktowego pomiaru temperatury ciekłych metali, podczas procesu zalewania form i odlewów. Pirometr dedykowany głównie do pomiarów płynnego staliwa lub żeliwa.

Mikrofalowy miernik wilgotności LB456

Miernik do bezkontaktowych i ciągłych pomiarów wilgotności produktów sypkich.

Pirometr ręczny przenośny Cyclops 100L

Przenośny pirometr Cyclops 100L z zakresem pomiarowym temperatury od 550 do 3000°C. Wbudowana pamięć wewnętrzna. Cyclops 100L stosowany jest w przemyśle hutniczym. W skład wyposażenia pirometru wchodzi optyka 180:1 o zmiennej ogniskowej, a także 4-cyfrowy LCD wyświetlacz z podświetlaniem. Dokładność pomiaru wynosi ±0,25% wartości mierzonej. Wyposażenie dodatkowe pirometru 100L to: walizka transportowa, futerał żaroodporny, stacja zbierania danych DL-1000: pocket PC HP, oprogramowanie oraz oprogramowanie do stacji, kable.

Liniowy skaner temperatur LANDSCAN LSP-HD 60/61/62

Skanery liniowe temperatury LANDSCAN do zastosowań w procesach "zimnych" w przemyśle cementowym, koksowniczym, asfaltowym, energetycznym, hutniczym, papierniczym, tworzyw sztucznych oraz transportu przenośnikowego. Skaner termowizyjny do monitoringu paliwa na przenośnikach - węgiel i/lub biomasa z certyfikatem ATEX.

Kamera termowizyjna LAND SDS - system detekcji żużla w stali

Kamera termowizyjna LAND SDS (Slag Detection System) - system detekcji żużla w strudze stali. Kamera dedykowana dla wszystkich rodzajów stalowni.

Pirometr ręczny przenośny Cyclops 055L Meltmaster

Przenośny pirometr Land Cyclops 055L do szybkiego oraz bezkontaktowego pomiaru temperatury ciekłego metalu. Pirometr 055L dokonuje pomiaru w zakresie od +1000 do +2000°C. Dzięki specjalnie dobranemu zakresu spektralnemu pirometrów, możliwa jest minimalizacja błędów pomiaru spowodowanego zmianą współczynnika emisyjności oraz absorpcją atmosfery. Pirometr mierzy z dokładnością ±0,5% wartości mierzonej. Wyposażony w 4-cyfrowy LCD wyświetlacz z podświetlaniem.

Skanery termowizyjne LANDSCAN LSP-HD 10/11

Liniowy skaner temperatur LANDSCAN LSP-HD 10/11

Termowizyjne skanery liniowe LANDSCAN do pomiaru temperatury w przemyśle hutniczym - procesy gorące.

Linia ciągłego odlewania COS - kęsy, kęsiska, odlewanie wielożyłowe.
Walcowania gorąca – wejście/wyjście walcowania wstępnego/wykańczającego, przed/po chłodzeniu laminarnym zwijarka blachy/taśmy.
Walcownia płyt grubych – wejście/wyjście walcowania wstępnego, prostownica do blach gorących.
Walcownia kształtowników na gorąco - wyjście z pieca grzewczego, pręt i drut.

Dysponujemy urządzeniem prezentacyjnym dla tego modelu.

Umów się na wizytę prezentacyjno-testową w Twojej lokalizacji.

Kamera termowizyjna LAND NIR-656 i NIR-2K dla aplikacji wysokotemperaturowych

Stacjonarna kamera termowizyjna do obrazowania termowizyjnego i pomiaru temperatury w aplikacjach wysokotemperaturowych.

Pirometry serii LAND System 4

Pirometry optyczne do bezkontaktowego pomiaru temperatury w najcięższych warunkach przemysłowych. Pirometr systemu 4 charakteryzuje się bardzo dobrą optyką (wysoka jakość i wytrzymałość) oraz unikatowym celownikiem optycznym. System posiada szereg procesorów do obróbki i integracji sygnału pomiarowego, a także dodatkowe obudowy przemysłowe chłodzone wodą lub powietrzem. Pirometry wykorzystują 6 różnych detektorów w celu uzyskania maksymalnej powtarzalności wskazań, minimalizacji wpływu zmian współczynnika emisyjności, zapylenia itp. na wynik pomiaru.

Zakres pomiarowy temperatury 0 ... 1000°C
0 ... 300 °C
25 ... 375 °C
50 ... 250 °C
100 ... 700 °C
150 ... 550 °C
300 ... 1100 °C
450 ... 1000 °C
600 ... 1600 °C
800 ... 2600 °C
1000 ... 2500 °C

Kamera termowizyjna LAND MWIR-Borescope do kotłów

Kamera termowizyjna LAND MWIR-Borescope-640 do pieców przemysłowych i kotłów energetycznych

Kamera termowizyjna boroskopowa z filtrowaniem widmowym eliminującym płomienie. Kamera termowizyjna przeznaczona do pieców przemysłowych i kotłów energetycznych.

Stacjonarna kamera termowizyjna z wziernikiem do pieców przemysłowych

Kamery termowizyjne serii LAND NIR Borescope: NIR-B-640 / NIR-B-656 / NIR-B-2K z wziernikiem do pieców przemysłowych

Termowizyjny układ pomiarowy serii LAND NIR Borescope NIR-B-640 / NIR-B-656 / NIR-B-2K zawierający wysokotemperaturową termoodporną kamerę termowizyjną z wziernikiem o polu widzenia 90°... 95° daje możliwość ciągłego monitoringu poprzez bardzo mały otwór w ścianie pieca.

Liniowy skaner temperatur LANDSCAN LSP-HD 20/21/22

Skanery liniowe temperatury LANDSCAN do zastosowań w przemyśle hutniczym.

Walcowania na gorąco – strefa chłodzenia.
Walcownia płyt grubych – samotok odprowadzający.
Linia wyżarzania ciągłego (góra wylotu przed kotłem cynkowym).
Piece do wyżarzania blach i taśm.
Linie ocynkowania i linie ocynkowania z wyżarzaniem.
