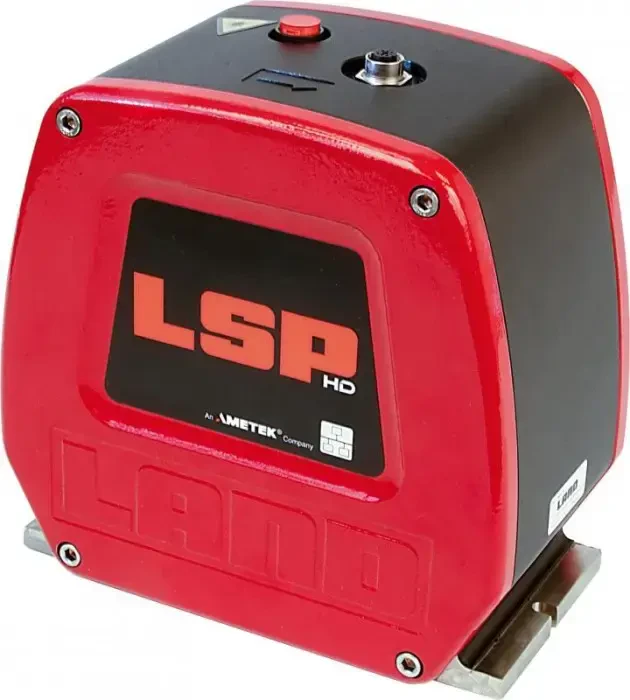

Liniowy skaner temperatur LANDSCAN LSP-HD 10/11

Skanery liniowe temperatury LANDSCAN do zastosowań w przemyśle hutniczym - procesy gorące

Zastosowania skanerów:

Linia ciągłego odlewania COS - kęsy, kęsiska, odlewanie wielożyłowe.
Walcowania gorąca – wejście/wyjście walcowania wstępnego/wykańczającego, przed/po chłodzeniu laminarnym zwijarka blachy/taśmy.
Walcownia płyt grubych – wejście/wyjście walcowania wstępnego, prostownica do blach gorących.
Walcownia kształtowników na gorąco - wyjście z pieca grzewczego, pręt i drut.

Porównaj

Długość fali	1,0 mikrometr
Dokładność	±2 °C
Kąt skanowania	80° 40° - ustawiony programowo
Obudowa	IP65
Pole widzenia	500 : 1
Powtarzalność	±0,5°C
Szybkość skanowania	10...150 Hz regulowana co 1 Hz
Wielkość mierzona	temperatura
Współczynnik emisyjności	0,20 ... 1,00
Zakres pomiarowy temperatury	600 ... 1400 °C 700 ... 1500 °C
Dopuszczenia	CE
Producent	Land

Dysponujemy urządzeniem prezentacyjnym skanera termowizyjnego.

Umów się na wizytę prezentacyjno-testową w Twojej lokalizacji

Skanery termowizyjne liniowe LANDSCAN wykorzystywane są do dokładnych pomiarów rozkładów temperatur powierzchni obiektów znajdujących się w ruchu. Stosowane są m. in. w walcowniach metali, hutach szkła płaskiego, cementowniach itp. Podczas pojedynczego obiegu głowicy skanującej wykonywany jest pomiar temperatury obiektu wzdłuż osi skanowania.

W wyniku przesuwania się materiału w kierunku prostopadłym do tej osi, skaner dokonuje pomiaru kolejnych miejsc na powierzchni obiektu. Wynikiem tego pomiaru jest dwuwymiarowy obraz rozkładu temperatury całej powierzchni skanowanego obiektu. Skaner termowizyjny może być wyposażony w jedną z pięciu typów głowic pomiarowych (detektorów promieniowania), przeznaczonych do różnych zastosowań. Każda głowica posiada układ optyczny o zmiennej ogniskowej, którego ustawienie wykonuje się bezpośrednio przed montażem.

Linia ciągłego odlewania COS - kęsy, kęsiska, odlewanie wielożyłowe.
Walcowania gorąca – wejście/wyjście walcowania wstępnego/wykańczającego, przed/po chłodzeniu laminarnym
zwijarka blachy/taśmy.
Walcownia płyt grubych – wejście/wyjście walcowania wstępnego, prostownica do blach gorących.
Walcownia kształtowników na gorąco - wyjście z pieca grzewczego, pręt i drut.

głowicy skanera,
komputera PC (wizualizacja, archiwizacja itd.) z oprogramowaniem LANDSCAN,
procesora/modułu zasilania LSP-E PSU z wyjściami przekaźnikowymi i analogowymi (opcjonalnie).

Głowica skanera termowizyjnego oraz procesor LSP stanowią układ autonomiczny tzn. nie wymagają do generacji sygnałów (4/20mA, styki, Ethernet) pracy komputera PC. Ewentualne uszkodzenie komputera, konieczność zresetowania itp. nie mają żadnego wpływu na stan wyjść. Głowica skanera podłączona jest do procesora za pomocą 1 wysokotemperaturowego kabla o długości do 20m. Z procesora sygnały przekazywane są za pomocą standardowego kabla sieciowego. W przypadku zapewnienia odpowiedniej przepustowości sieci zakładowej, połączenie nie wymaga wykonania specjalnej 'dedykowanej' sieci.

Oprogramowanie Landscan umożliwia konfigurację procesora i wyjść analogowych/cyfrowych, zapis, przetwarzanie i analizę danych generowanych przez układ pomiarowy skanera. Konfiguracja wejść/wyjść analogowych i cyfrowych zapisywana jest w pamięci procesora LSP, co umożliwia pracę systemu bez komputera PC.

Skanery termowizyjne są wykorzystywane przez następujące firmy (referencje): ArcelorMittal, Saarstahl, Saint Gobain, EUROGLAS, CORUS (British Steel), Thyssen Krupp STAHL, Rautaruuki, SSAB, Voest Stahl Linz , HSW Huta Stalowa Wola, ISD Huta Częstochowa itd.

Dysponujemy urządzeniem prezentacyjnym dla tego modelu skanera termowizyjnego temperatury.

Umów się na wizytę prezentacyjno-testową w Twojej lokalizacji

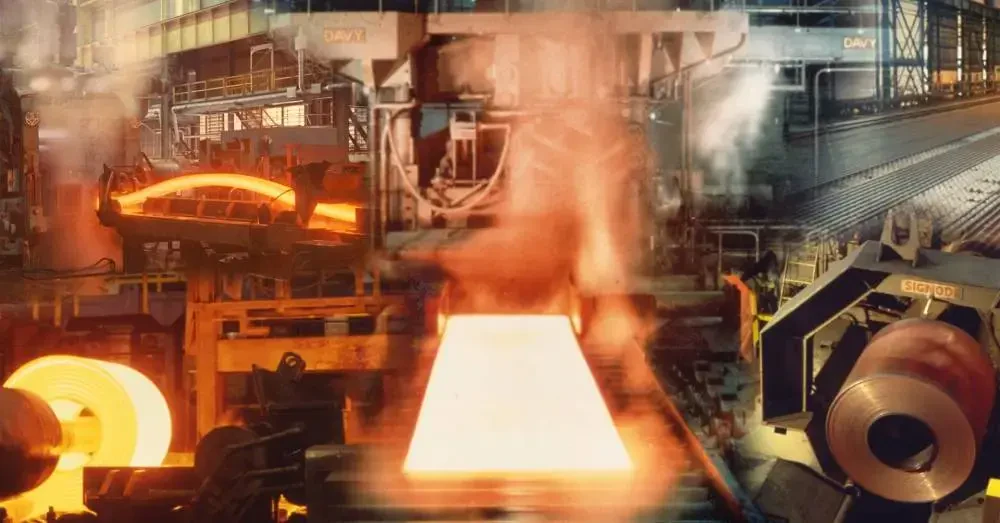

Walcownia gorąca

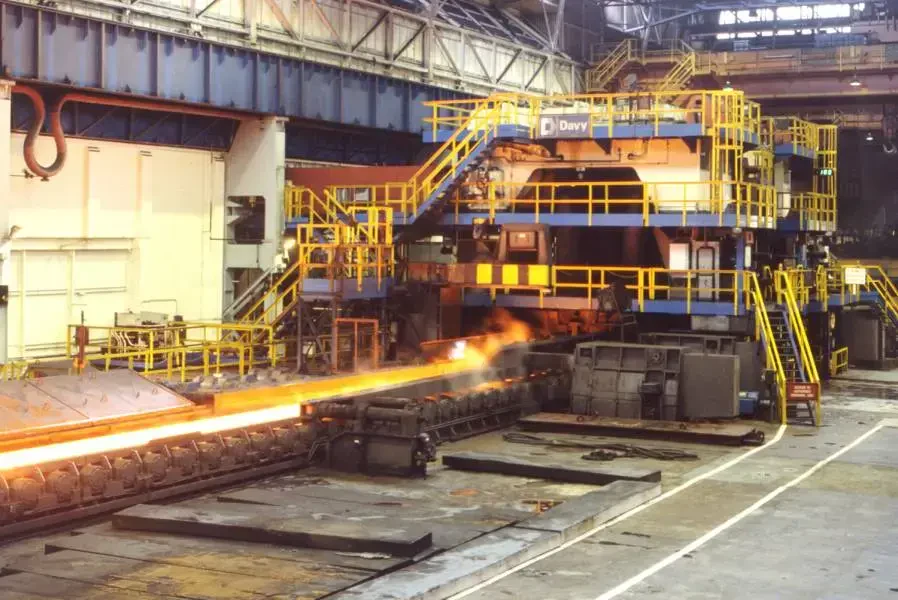

Skaner termowizyjny - walcownia gorąca

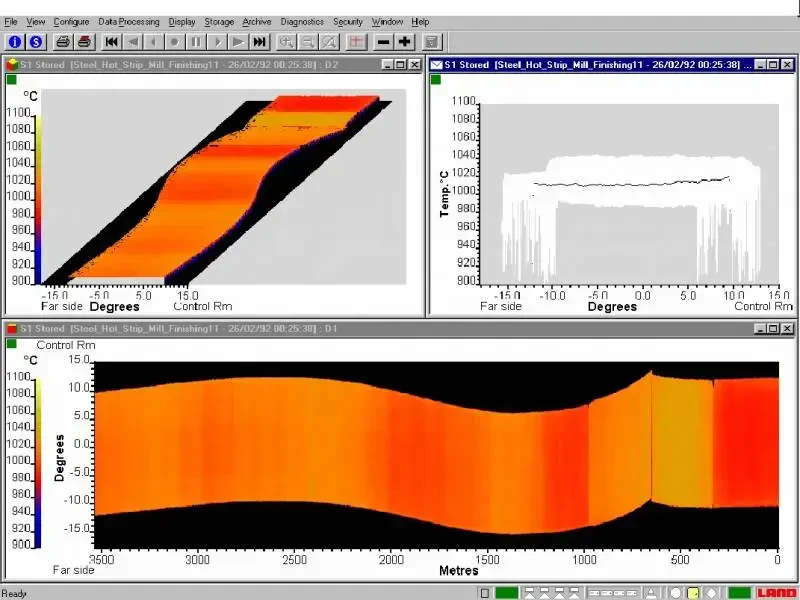

Rozkład temperatury pasma blachy

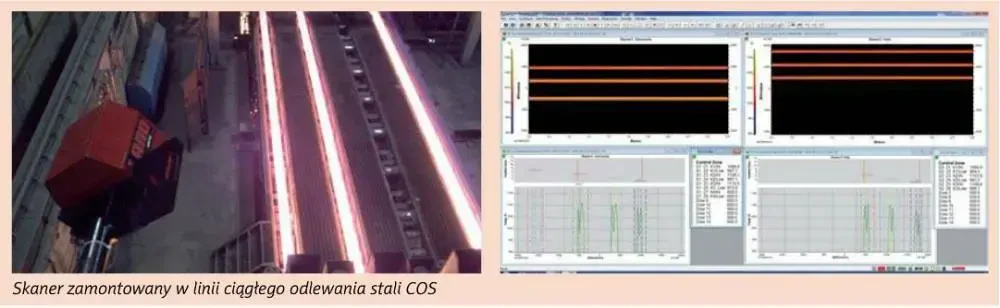

Linia COS - pomiar kęsów / wlewek

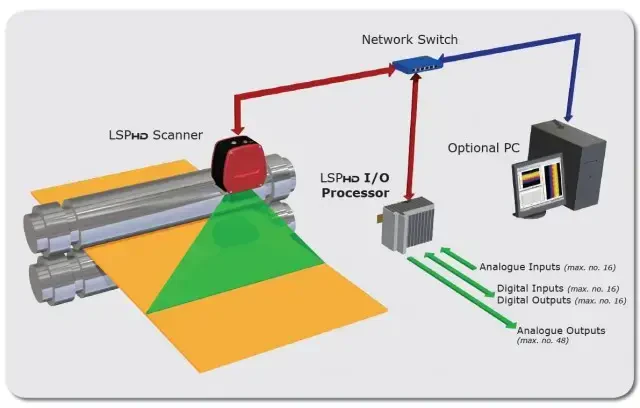

Schemat układu pomiarowego skanera termowizyjnego

Process Thermal Imaging in the Modern Hot-Rolling Mill

POMIAR TEMPERATURY PIROMETREM W LINII DO POWLEKANIA CAL/CGL

Dokładne pomiary temperatury są niezbędne na liniach do wyżarzania, galwanizacji i powlekania oraz na liniach do obróbki stali elektrycznej/krzemowej, aby zapewnić wysoką jakość produktu i zoptymalizować wydajność procesu.

Pobierz wersję EN tutaj >

ODLEWANIE STALI I WALCOWANIE NA GORĄCO

Udana produkcja stali wymaga dokładnych pomiarów w szerokim zakresie temperatur, w różnych warunkach. AMETEK Land jest doświadczonym dostawcą rozwiązań dla przemysłu stalowego, dostarczającym dedykowane rozwiązania do kluczowych zastosowań oraz elastyczne oprzyrządowanie, które można dostosować do konkretnych procesów. Nasze produkty wspierają kontrolę procesu, wyższą jakość, niższe emisje i większe bezpieczeństwo w całej branży.

Pobierz wersję EN tutaj >

WYBÓR PIROMETRÓW MONO, PROPORCJI LUB APLIKACJI DO ZASTOSOWAŃ DO METALI

AMETEK Land oferuje trzy różne typy pirometrów jednopunktowych – Mono, Ratio i Application – oraz wybór kilku różnych długości fal. Najlepszy wybór dla konkretnego zastosowania będzie zależeć od mierzonej powierzchni produktu i środowiska procesowego. Ekspercka wiedza na temat zalet każdego typu pirometru zapewni, że idealne rozwiązanie można zastosować w procesie pomiaru temperatury.

Pobierz wersję EN tutaj >

POMIARY TEMPERATURY CIEKŁEGO METALU

AMETEK Land produkuje szereg specjalistycznych rozwiązań zapewniających precyzyjne, ciągłe pomiary ciekłego metalu, przy użyciu systemów bezkontaktowych opartych na pirometrze i technologii obrazowania termicznego w celu najlepszego dopasowania do każdego zastosowania.

Pobierz wersję EN tutaj >
SYSTEMY OBRAZOWANIA PROCESÓW W PODCZERWIENI DLA PIONOWYCH LINII CIĄGŁYCH PIONOWYCH

Linia ciągłego wyżarzania służy do modyfikacji struktury ziarna stali poprzez obróbkę cieplną, zmieniając właściwości, w tym twardość i wytrzymałość. Proces składa się z kilku etapów, skupiających się na kontrolowanym ogrzewaniu i chłodzeniu w celu wytworzenia stali o wymaganych właściwościach. Dokładne monitorowanie i kontrola temperatury w każdej strefie ma zasadnicze znaczenie dla kontroli procesu i jakości. Aby zapewnić wymagane dokładne monitorowanie temperatury od krawędzi do krawędzi, opracowano rozwiązanie, które przezwycięża wyzwania związane z odbiciami od powierzchni i emisyjnością pasków.

Pobierz wersję EN tutaj >

ZALETY OBRAZOWANIA TERMICZNEGO DLA SKUTECZNEGO MONITOROWANIA STOSU FLAR

Pochodnie są szeroko stosowane w przemyśle, zwłaszcza chemicznym, petrochemicznym i stalowym, do bezpiecznego usuwania nadmiaru gazów poprzez spalanie. Mogą to być niepożądane gazy odlotowe lub gazy łatwopalne uwalniane w celu zapobieżenia nieplanowanemu nadciśnieniu w wyposażeniu zakładu. Samo wypuszczanie tych nieprzetworzonych węglowodorów do powietrza stwarza zagrożenie dla środowiska. Spalanie tych gazów jest mniej szkodliwe – na przykład spalanie metanu w celu wytworzenia dwutlenku węgla i pary jest mniej szkodliwe niż uwalnianie metanu.

Pobierz wersję EN tutaj >

POMIAR TEMPERATURY W METALOWYCH PIECACH GRZEWCZYCH

Piece do podgrzewania doprowadzają zimny metal do odpowiedniej temperatury do walcowania, wyciskania lub kucia. Aby uzyskać optymalną jakość i zmniejszyć straty, temperatura powinna być jednolita w całym produkcie, co wymaga dokładnego monitorowania temperatury.

Pobierz wersję EN tutaj >

POMIAR TEMPERATURY PIECA KOKSOWNICZEGO

Wysokiej jakości koks hutniczy jest niezbędnym surowcem do produkcji żelaza i stali, mającym wpływ na pracę pieca i standard surówki. Powstaje przez ogrzewanie węgla w piecu koksowniczym przy braku tlenu. Zarówno jakość i ilość koksu, jak i żywotność pieca zależą od jednakowych poziomów temperatury, dlatego wymagają one ścisłego monitorowania.

Pobierz wersję EN tutaj >

WIELKI PIEC, KOPUŁA PIECA I GORĄCA GORĄCA GŁÓWNA

Jakość i skład żelaza produkowanego w wielkim piecu jest bezpośrednio związany z temperaturą paleniska. To z kolei zależy od temperatury gorącego dmuchu dostarczanego z pieców wielkopiecowych. Aby zmaksymalizować wydajność pieców, pracują one w wysokich temperaturach, zbliżonych do bezpiecznej granicy pracy materiałów ogniotrwałych. Dlatego bardzo ważne jest uważne monitorowanie temperatury pieca.

Pobierz wersję EN tutaj > POMIARY TEMPERATURY TAŚM W WALCE NA ZIMNO

Bezdotykowy pomiar temperatury bezpośrednio na walcowanej na zimno powierzchni metalu może stanowić wyzwanie. Mogą występować stosunkowo niskie temperatury i zmienna emisyjność, a środowisko tła może tworzyć odbicia, które zakłócają warunki pomiaru.

Pobierz wersję EN tutaj >

Ucieczki i wyrwy ze stopionego metalu

Ucieczka lub oderwanie się stopionego metalu jest bardzo ważnym czynnikiem bezpieczeństwa we wszystkich gałęziach przemysłu metalurgicznego, zwłaszcza w produkcji stali. Ekstremalnie wysokie temperatury powodują, że jakiekolwiek oderwanie stopionego metalu jest niezwykle niebezpieczne. Jeśli jednak metal zmiesza się z wodą, może natychmiast odparować wodę, powodując potencjalnie wybuchową reakcję.
