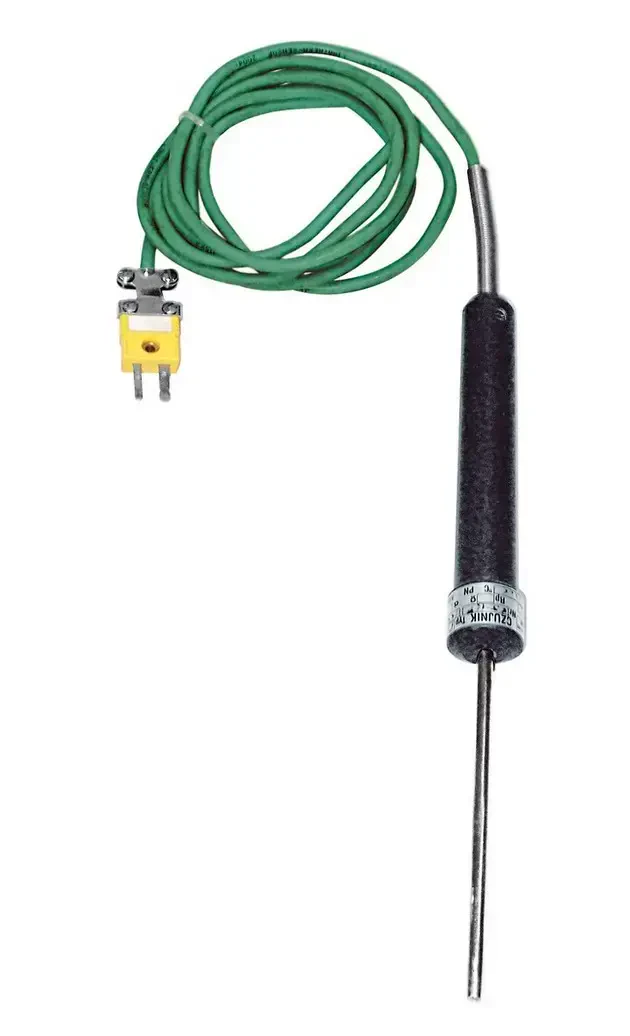

Przewodowy płaszczowy czujnik temperatury AA1
Kod produktu: Przewodowy płaszczowy czujnik temperatury AA1
Przewodowy płaszczowy czujnik temperatury AA1 stosowany jest do pomiaru temperatury cieczy, mas półpłynnych lub materiałów sypkich.
- Długość osłony: 100 mm, 200 mm, 400 mm, 700 mm, 1000 mm, inna
- Długość przewodu: 1,5 m, 2 m, 3 m, inne na zamówienie
- Średnica osłony: 1 mm, 1,5 mm, 2 mm, 3 mm, 4,5 mm, 6 mm, 8 mm:
- Zakres pomiarowy temperatury: -200 ... 550°C, -40 ... 700°C, -40 ... 900°C
Zalety stosowania czujnika do pomiaru temperatury serii AA1
Czujnik płaszczowy stosowany do pomiaru temperatury cieczy, mas półpłynnych lub materiałów sypkich. Pomiar temperatury może być przeprowadzany w sposób chwilowy albo ciągły. Wynik pomiaru może być odczytywany m. in. na przenośnych miernikach temperatury przeznaczonych do współpracy z czujnikami płaszczowymi termoelementowymi odpowiedniego typu (np. TES).
Termoelement płaszczowy czujnika temperatury można wyginać bez obawy uszkodzenia (zwarcia) termoelektrod. Umożliwia to pomiar temperatury w miejscach trudnodostępnych. Czujnik jest odporny na drgania i wstrząsy. Wysoka rezystancja izolacji i duża odporność czujnika temperatury na agresywne środowisko.
Parametry
| Spoina pomiarowa (dla TC) | SO - spoina odizolowana od osłony SP - spoina zwarta z osłoną (uziemiona) |
| Średnica osłony | 1mm 1,5mm 2mm 3mm 4,5mm 6mm 8mm |
| Długość osłony | 100mm 200mm 400mm 700mm 1000mm inna |
| Dokładność | klasa A (dla RTD) klasa B (dla RTD) klasa 1 (dla TC) klasa 2 (dla TC) |
| Materiał osłony | stal kwasoodporna 1.4541 INCONEL 600 |
| Zakres pomiarowy temperatury | -200 ... 550 °C -40 ... 700 °C -40 ... 900 °C |
| Długość przewodu | 2 m 3 m inne na zamówienie 1,5 m |
| Obwód pomiarowy | 2 - przewodowy 3 - przewodowy 4 – przewodowy |
| Element pomiarowy | termorezystor (RTD) Pt100 termoelement (TC) NiCr-NiAl (K) termoelement (TC) Fe-CuNi (J) |
