Czujniki temperatury głowicowe

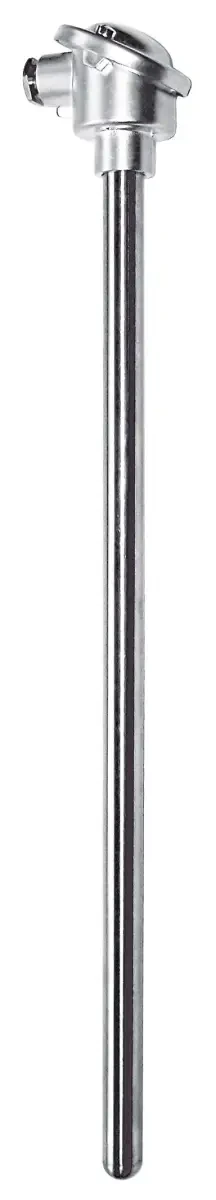

Czujnik temperatury głowicowy FI3
Kod produktu: Czujnik głowicowy FI3
Głowicowy czujnik temperatury FI3 stosowany jest do pomiaru temperatury cieczy i gazów w przemysłowych rurociągach i zbiornikach. Czujnik temperatury FI3 wyposażony w głowicę przyłączeniową typu B, IP55. Mocowanie poprzez uchwyt typu IT-UG-1 lub IT-UZ.
- Materiał osłony: stal kwasoodporna 1.4541
- Obwód pomiarowy: 2, 3 i 4 – przewodowy
- Średnica osłony: 12 mm, 14 mm
- Zakres pomiarowy temperatury: -200 ... 600°C, -40 ... 600°C, -50 ... 150°C
Parametry
| Dokładność | klasa A (dla RTD) klasa B (dla RTD) klasa 1 (dla TC) klasa 2 (dla TC) |
| Materiał osłony | stal kwasoodporna 1.4541 |
| Medium | ciecze gazy/powietrze |
| Zakres pomiarowy temperatury | -200 ... 600 °C -40 ... 600 °C -50 ... 150 °C |
| Obwód pomiarowy | 2 - przewodowy 3 - przewodowy 4 – przewodowy |
| Element pomiarowy | termorezystor (RTD) Pt100 termorezystor podwójny (RTD) 2xPt1000 termorezystor podwójny (RTD) 2xPt100 termorezystor podwójny (RTD) 2xNi100 termoelement podwójny (TC) NiCr-NiAl (2xK) termoelement podwójny (TC) Fe-CuNi (2xJ) termoelement (TC) Fe-CuNi (J) termoelement (TC) NiCr-NiAl (K) termorezystor (RTD) Ni100 termorezystor (RTD) Pt500 termorezystor (RTD) Pt1000 termorezystor podwójny (RTD) 2xPt500 |
| Spoina pomiarowa (dla TC) | SO - spoina odizolowana od osłony SP - spoina zwarta z osłoną (uziemiona) SOA - spoina podwójna odizolowana od osłony, zwarte ze sobą SOB - spoina podwójna odizolowana od osłony i między sobą |
| Średnica osłony | 12mm 14mm |
| Długość osłony | 100mm 200mm 400mm 500mm 1000mm inna |
| Przetwornik temperatury | APAQ-HRF inny TxIsoBlock TxBlock ProfIPAQ-H MESO-H IPAQ-H MinIPAQ-HLP APAQ-3HPT IPAQ-C201 APAQ-HCF brak |
