Czujniki temperatury głowicowe

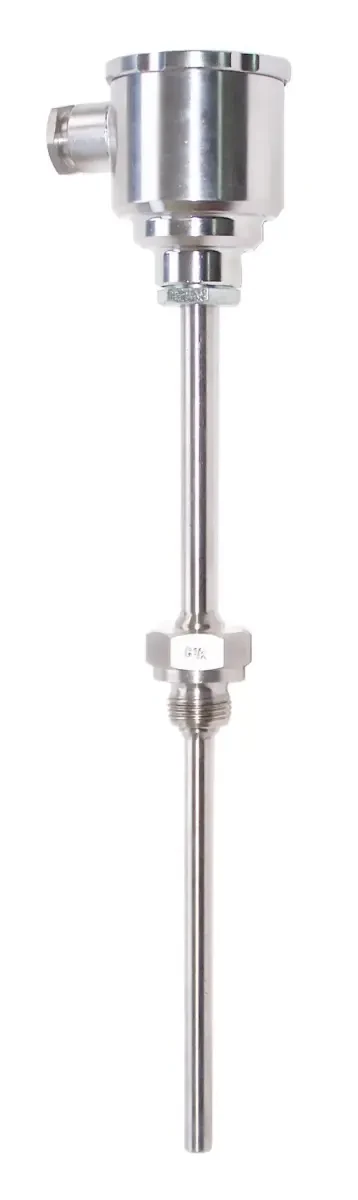

Czujnik temperatury głowicowy SA1
Kod produktu: Czujnik głowicowy SA1
Głowicowy czujnik temperatury, z niewymiennym wkładem pomiarowym, stosowany w rurociągach i zbiornikach w przemyśle spożywczym.
- Długość osłony: 100mm, 160mm, 200mm, 250mm, 400mm, inna
- Materiał osłony: stal kwasoodporna 1.4541
- Średnica osłony: 6 mm, 8 mm
- Zakres pomiarowy temperatury: -200 ... 400°C, -40 ... 400°C
Zalety stosowania czujnika temperatury głowicowego SA1
Przeznaczony do pomiaru temperatury cieczy i gazów w przemysłowych rurociągach i zbiornikach. Czujnik temperatury SA1 dostępny jest z głowicą wykonaną ze stali kwasoodpornej, z niewymiennym wkładem pomiarowym. Króciec gwintowany spawany z obudową. Opcja z głowicą aluminiową typu B. Czujnik temperatury SA1 stosowany jest do kontroli procesów technologicznych w przemyśle spożywczym. Przyłącze gwintowane: M10x1,5; M12x1,5; G3/8; G1/2.
Parametry
| Materiał osłony | stal kwasoodporna 1.4541 |
| Medium | ciecze gazy/powietrze |
| Zakres pomiarowy temperatury | -200 ... 400 °C -40 ... 400 °C |
| Obwód pomiarowy | 2 - przewodowy 3 - przewodowy 4 – przewodowy |
| Gwint | G1/2" M20x1,5 M10x1 M12x1,5 G3/8" |
| Element pomiarowy | termorezystor (RTD) Pt100 termoelement (TC) NiCr-NiAl (K) termoelement (TC) Fe-CuNi (J) termoelement podwójny (TC) Fe-CuNi (2xJ) termoelement podwójny (TC) NiCr-NiAl (2xK) termorezystor podwójny (RTD) 2xPt100 |
| Spoina pomiarowa (dla TC) | SO - spoina odizolowana od osłony SP - spoina zwarta z osłoną (uziemiona) SOA - spoina podwójna odizolowana od osłony, zwarte ze sobą SOB - spoina podwójna odizolowana od osłony i między sobą |
| Średnica osłony | 6mm 8mm |
| Długość osłony | 100mm 160mm 200mm 250mm 400mm inna |
| Przetwornik temperatury | APAQ-HRF inny TxIsoBlock TxBlock ProfIPAQ-H MESO-H IPAQ-H MinIPAQ-HLP APAQ-3HPT IPAQ-C201 APAQ-HCF |
| Dokładność | klasa A (dla RTD) klasa B (dla RTD) klasa 1 (dla TC) klasa 2 (dla TC) |
