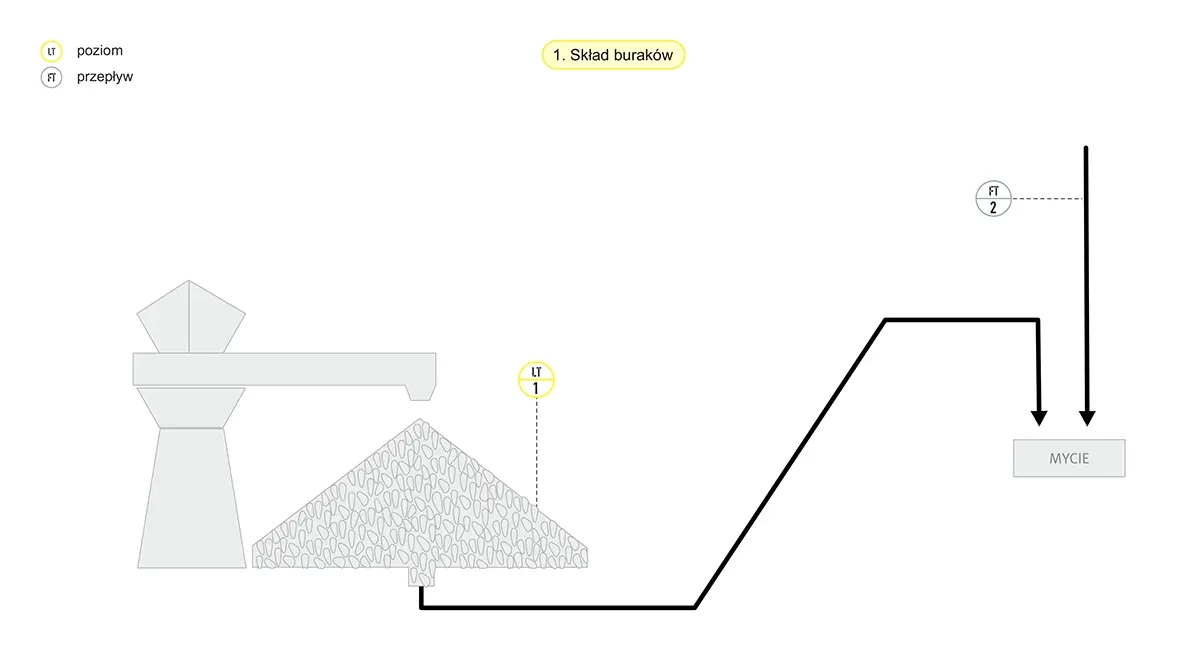

Kontrola procesu na składowisku buraków

Buraki są kontraktowane przez cukrownie w III i IV kwartale na następny rok i skupowane od września do końca listopada. Część ogólnej masy buraków dostarczana jest przez plantatorów lub zwożona bezpośrednio z pól wynajętymi środkami transportu.

Buraki dostarczane do cukrowni zawierają dużo zanieczyszczeń w postaci: kamieni, ziemi, cienkich korzeni, liści, chwastów itp., dlatego pobierana jest tzw. reprezentatywna próbka, ok. 20-25kg, w której oznacza się zawartość zanieczyszczeń. Następnie buraki są składowane na placach buraczanych i kierowane do spławów buraczanych, gdzie odbywa się tzw. „mokry transport” buraków. W trakcie tego transportu, dzięki specjalnym urządzeniom jak łapacze kamieni i łapacze zanieczyszczeń lekkich, usuwane są kamienie i liście.

Wszelkie zanieczyszczenia oddziałują niekorzystnie na pracę urządzeń fabrycznych. Piasek wyciera łożyska, zawory oraz pompy i tępi noże w krajalnicach. Kamienie tępią noże, szczerbią je i krzywią. Chwasty i suche liście buraków zatykają ostrza noży, pogarszają jakość krajanki, a nawet uniemożliwiają krojenie buraków. Zła jakość krajanki powoduje zakłócenia w ekstraktorze i zwiększa straty cukru w wysłodkach. W celu zapewnienia optymalnych parametrów krajanki do późniejszych etapów produkcji niezbędny jest między innymi: pomiar poziomu w zbiorniku z burakami i pomiar przepływu wody służącej do ich mycia.

Aplikacje

1. Pomiar poziomu buraków

Dzięki precyzyjnemu pomiarowi poziomu buraków, cukrownia ma stały wgląd w ilość dostępnego surowca. Pozwala to na lepsze planowanie produkcji, logistyki dostaw oraz uniknięcie sytuacji, w której zabraknie buraków do przerobu. Znajomość poziomu buraków umożliwia efektywniejsze zarządzanie przestrzenią na składowisku. Niezbędna jest także do prowadzenia rozliczeń z dostawcami i do planowania budżetu związanego z zakupem surowca. Pomiar poziomu usprawnia proces załadunku i rozładunku, oraz minimalizuje straty surowca i zwiększa bezpieczeństwo pracy.

Z uwagi na wysoką wilgotność/kondensacje pary wodnej, spore zapylenie i zanieczyszczenie surowca liśćmi, a także możliwość uszkodzenia aparatury zalecaną metodą pomiaru poziomu na składowiskach buraków jest metoda bezkontaktowa, przy wykorzystaniu sond radarowych.

Sondy radarowe zapewniają możliwość ciągłego pomiaru poziomu w trakcie napełniania zbiornika, nawet przy bardzo silnym zapyleniu ziemią i drobinkami liści oraz zaparowaniu (podstawowa wada rozwiązań opartych na falach ultradźwiękowych).

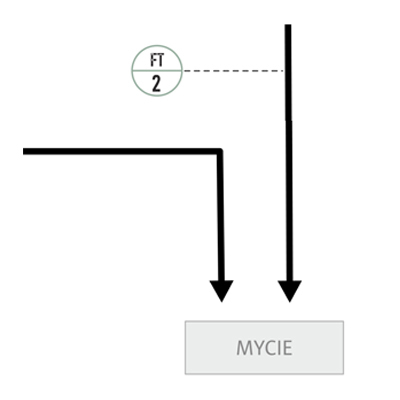

2. Pomiar przepływu wody do mycia buraków

Pomiar przepływu wody do mycia buraków jest nie tylko narzędziem do kontroli kosztów, ale przede wszystkim elementem optymalizacji całego procesu produkcyjnego cukru, mającym wpływ na jakość produktu, efektywność wykorzystania zasobów i zgodność z regulacjami środowiskowymi. Rurociągi dostarczające wodę do płukania mają dość duże średnice (często powyżej DN300), a jednocześnie nie jest wymagana bardzo wysoka dokładność pomiaru. Z tych powodów optymalnym rozwiązaniem jest pomiar metodą ultradźwiękową.

Nasze rozwiązania

Bezkontaktowy przepływomierz wody Fluxus F532WD

Stacjonarny przepływomierz Fluxus F532WD do pomiaru wody

Stacjonarny, ultradźwiękowy, bezinwazyjny przepływomierz do wody o maksymalnej temperaturze 130°C.

Dokładność ±1 % wartości odczytanej

Średnica nominalna DN25...DN2000

Sonda radarowa poziomu materiałów sypkich Rosemount 5408

Sonda radarowa poziomu cieczy i materiałów sypkich Rosemount 5408

Uniwersalna sonda radarowa poziomu materiałów sypkich i cieczy. Sonda radarowa poziomu tej serii dokonuje pomiaru ciągłego w zakresie do 40 m z wykorzystaniem dwuprzewodowej technologii FMCW. Nadaje się do większości aplikacji pomiaru poziomu cieczy i materiałów sypkich w przemyśle, w tym mediów oblepiających, pylących, parujących czy agresywnych chemicznie.

Zakres pomiarowy 0 ... 40 m

Przyłącze procesowe kołnierzowe DN50 do DN200

Temperatura pracy -60 ... 250°C

Dokładność ± 2 mm

Dopuszczenia SIL2
