Transport i składowanie cementu

W kolejnym etapie produkcji klinkier, który magazynowany w silosach jest ponownie kierowany na linię technologiczną, gdzie trafia do młynów klinkieru. Tam następuje jego rozdrobnienie do odpowiedniej granulacji. Uzyskany proszek jest następnie mieszany z precyzyjnie dobranymi dodatkami, co pozwala na wytworzenie różnych gatunków cementu. Gotowe mieszanki są przechowywane w specjalnych zbiornikach, skąd trafiają do dalszych procesów dystrybucji lub pakowania.
Na tym etapie również zalecana jest kontrola napełnienia zbiorników, a także pomiar przepływu pyłu cementowego.

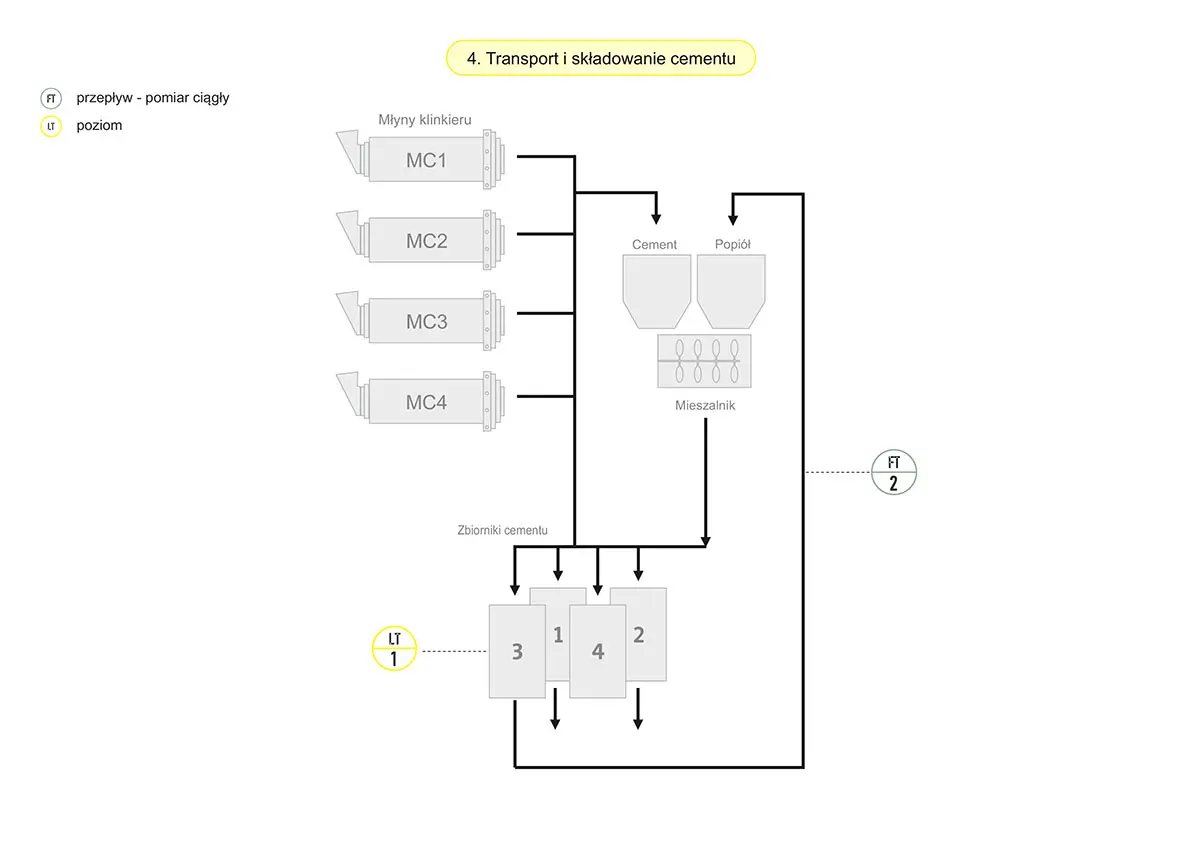

Schemat pomiarów podczas transportu i składowania cementu w cementowni

Aplikacje

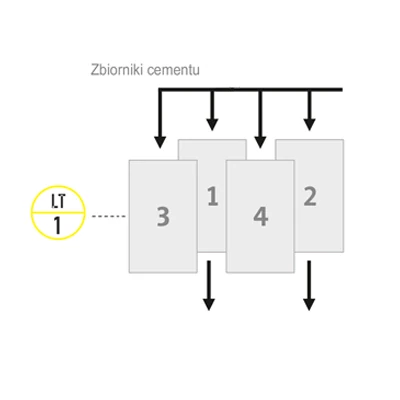

Schemat dotyczący pomiaru poziomu cementu w z silosach w cementowni

1. Pomiar poziomu cementu w z silosach

Po procesie mielenia klinkieru wraz z dodatkami cement transportowany jest do silosów. W celu kontroli ilości składowanego cementu niezbędne jest monitorowanie poziomu napełnienia silosów. Do ciągłego pomiaru poziomu w zbiornikach cementu stosuje się sondy radarowe.

Dodatkowo, dla zapewnienia bezpieczeństwa, stosowane są sygnalizatory maksymalnego napełnienia, które zapobiegają przepełnieniu.

Schemat pomiaru przepływu pyłu cementowego

2. Pomiar przepływu pyłu cementowego

Do monitorowania ilości pyłu cementowego stosuje się układy oparte o pojemności mierniki przepływu materiałów sypkich. Miernik taki służy do określania masowego natężenia przepływu wszelkiego rodzaju materiałów sypkich online, zarówno w pneumatycznych systemach transportu, jak i w swobodnym spadku. Prędkość transportu i stężenie produktu są mierzone niezależnie i wykorzystywane do obliczenia masowego natężenia przepływu.

Nasze rozwiązania

Przepływomierz materiałów sypkich DYNAmas

Przepływomierz materiałów sypkich takich jak: proszki, pyły czy granulaty, transportowanych swobodnie lub w systemach pneumatycznych. Zapewnia niezawodny bezkontaktowy, masowy pomiar przepływu materiałów sypkich online.

Obudowa/Stopień ochrony IP68

Temperatura pracy 130°C
opcjonalnie do 160°C

Dokładność 1 ... 3%

Długość przewodu maks. 1000 m

Sonda radarowa poziomu materiałów sypkich Rosemount 5408

Sonda radarowa poziomu cieczy i materiałów sypkich Rosemount 5408

Uniwersalna sonda radarowa poziomu materiałów sypkich i cieczy. Sonda radarowa poziomu tej serii dokonuje pomiaru ciągłego w zakresie do 40 m z wykorzystaniem dwuprzewodowej technologii FMCW. Nadaje się do większości aplikacji pomiaru poziomu cieczy i materiałów sypkich w przemyśle, w tym mediów oblepiających, pylących, parujących czy agresywnych chemicznie.

Zakres pomiarowy 0 ... 40 m

Przyłącze procesowe kołnierzowe DN50 do DN200

Temperatura pracy -60 ... 250°C

Dokładność ± 2 mm

Dopuszczenia SIL2

Sonda radarowa poziomu cieczy i produktów sypkich Rosemount 3408

Sonda radarowa poziomu cieczy i materiałów sypkich Rosemount 3408

Sonda radarowa 80 GHz do pomiaru poziomu materiałów sypkich i cieczy. Uniwersalne rozwiązanie do pomiaru medium pylących, parujących, agresywnych chemicznie, pieniących się, parujących. Pomiar w zbiornikach do 30 m, bluetooth, pomiar w bardzo małych zbiornikach.

Zakres pomiarowy 0 ... 30 m

Temperatura pracy -20 ... 80°C
-60 ... 200°C

Dokładność ±2 mm

Dopuszczenia SIL2
