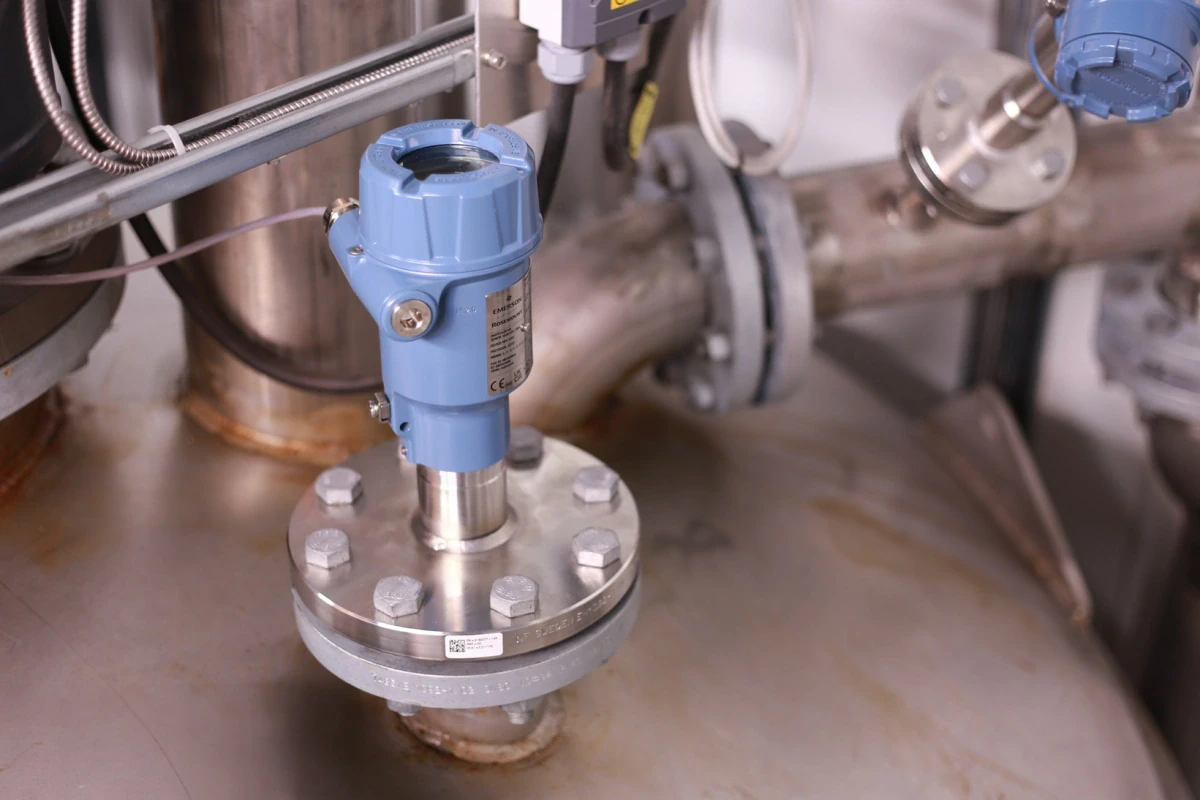

Sonda radarowa poziomu cieczy i materiałów sypkich Rosemount 3408
Kod produktu: Rosemount 3408
Sonda radarowa poziomu Rosemount 3408 to uniwersalne rozwiązanie do ciągłego pomiaru poziomu cieczy oraz materiałów sypkich w zbiornikach procesowych i silosach. Dzięki technologii radarowej 80 GHz oraz szybkiemu skanowaniu Fast Sweep FMCW, urządzenie zapewnia stabilny i precyzyjny pomiar nawet w aplikacjach z mediami pylącymi, pieniącymi się, parującymi oraz agresywnymi chemicznie.
Wysoka odporność na zakłócenia procesowe wspiera ciągłość produkcji, ogranicza ryzyko błędnych wskazań oraz ułatwia utrzymanie stabilnych parametrów technologicznych.
Sonda radarowa poziomu Rosemount 3408 – zasada pomiaru

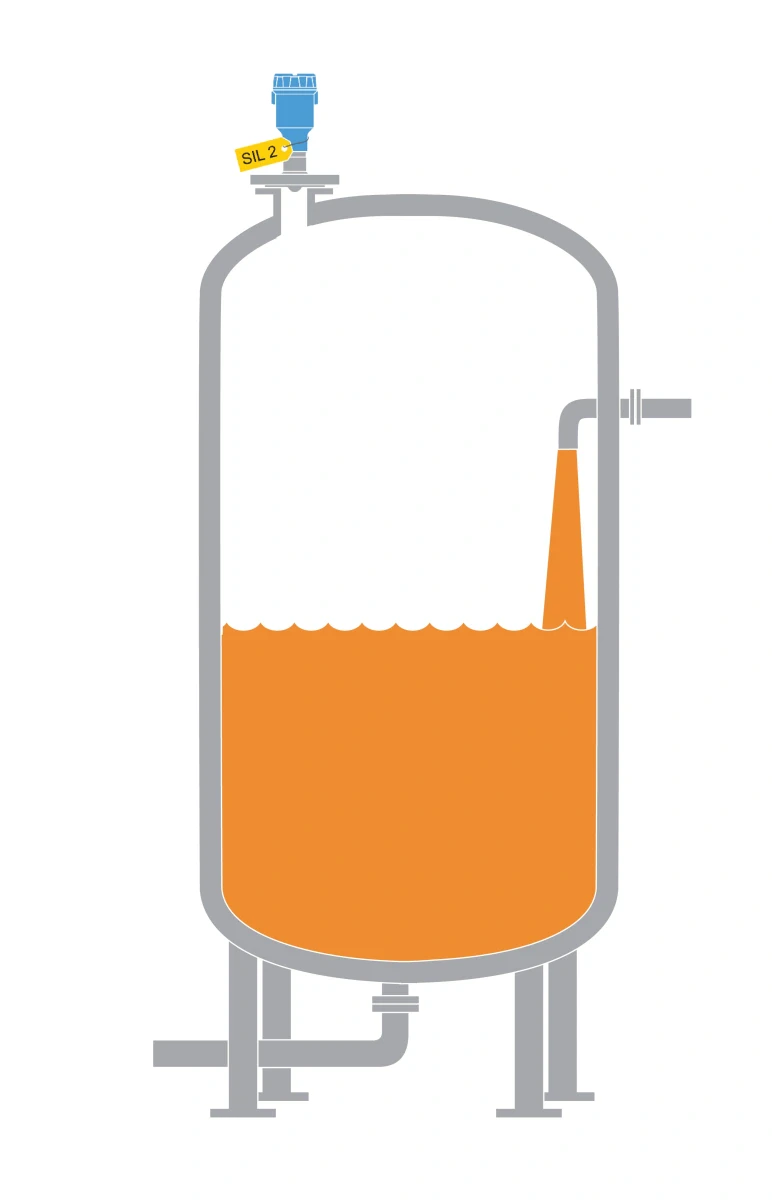

Sonda wykorzystuje technologię FMCW (Frequency Modulated Continuous Wave) pracującą w paśmie 80 GHz. Układ emituje ciągłą falę elektromagnetyczną o zmiennej częstotliwości, która odbija się od powierzchni medium i wraca do anteny pomiarowej. Analiza różnicy częstotliwości pomiędzy sygnałem wysłanym i odebranym pozwala wyznaczyć odległość od powierzchni produktu. Zastosowanie częstotliwości 80 GHz umożliwia generowanie wąskiej wiązki radarowej, redukując wpływ elementów konstrukcyjnych zbiornika, mieszadeł czy króćców montażowych na wynik pomiaru.
Sonda radarowa poziomu Rosemount 3408 sprawdza się w szerokim zakresie aplikacji
Rosemount 3408 została zaprojektowana jako uniwersalna sonda radarowa do pomiaru poziomu cieczy i materiałów sypkich. Konstrukcja bezkontaktowa eliminuje problem zużycia elementów mających kontakt z medium, zwiększając niezawodność pracy w długim okresie eksploatacji.
Radarowy pomiar poziomu trudnych mediów

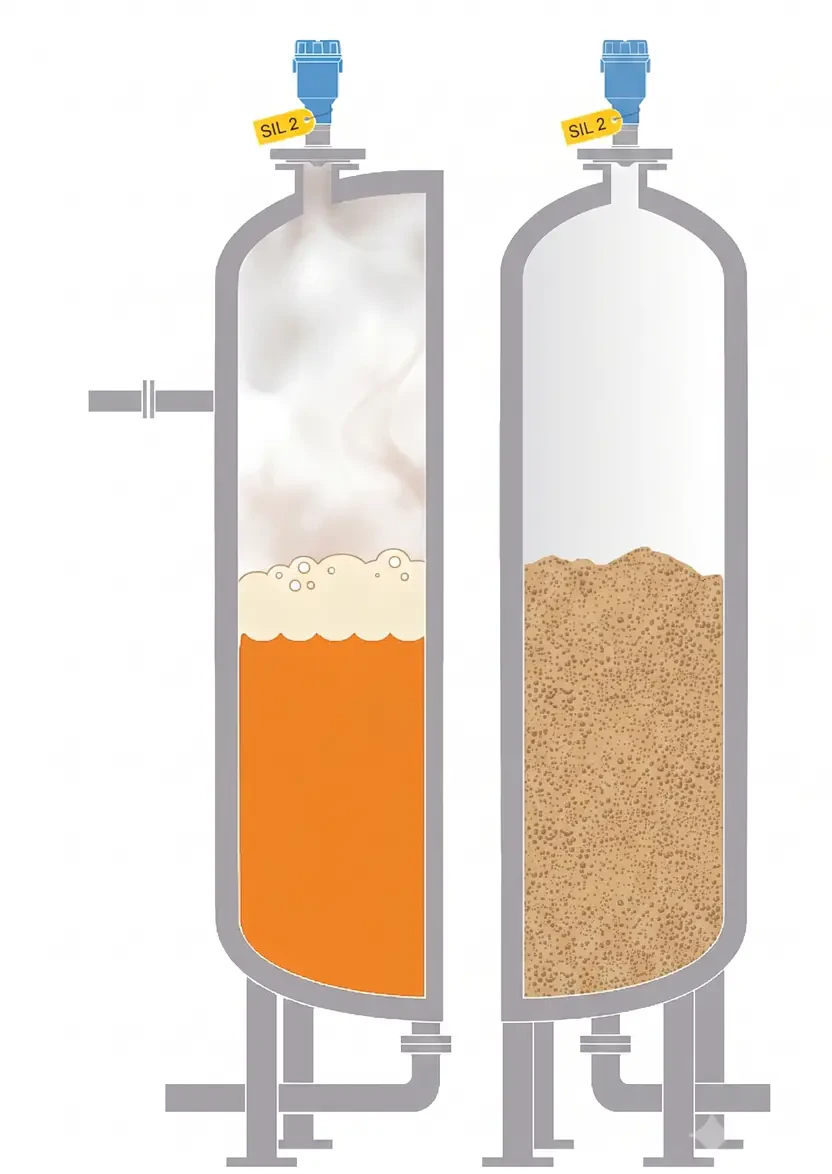

Urządzenie umożliwia realizację pomiarów w aplikacjach obejmujących:
- ciecze pieniące się,
- ciecze parujące,
- media agresywne chemicznie,
- materiały silnie pylące,
- materiały sypkie o zróżnicowanej strukturze,
- procesy narażone na osadzanie materiałów na antenie czujnika.
Dzięki temu możliwe jest ograniczenie liczby fałszywych alarmów, poprawa kontroli stanów magazynowych oraz minimalizacja ryzyka kosztownych przestojów.
Pomiar poziomu w wąskich zbiornikach
Jedną z najważniejszych zalet technologii 80 GHz jest możliwość efektywnej pracy w zbiornikach o ograniczonej przestrzeni montażowej. Wąska wiązka radarowa umożliwia stosowanie niewielkich króćców procesowych oraz realizację pomiarów tam, gdzie starsze technologie radarowe generują zakłócenia od ścian zbiornika.
Technologia Fast Sweep FMCW zwiększająca stabilność procesu
Rosemount 3408 wykorzystuje radar FMCW z funkcją szybkiego skanowania Fast Sweep. Technologia ta pozwala uzyskiwać wysoką jakość sygnału zwrotnego i utrzymywać stabilny pomiar nawet w dynamicznie zmieniających się warunkach procesowych.
Fast Sweep FMCW to:
- większa odporność na zakłócenia procesowe,
- pewniejsza detekcja powierzchni medium,
- ograniczenie błędów pomiarowych,
- poprawa stabilności sterowania procesem.
Inteligentne funkcje wspierające utrzymanie ruchu
Zaawansowana diagnostyka i Smart Meter Verification
Wbudowane funkcje diagnostyczne oraz technologia Smart Meter Verification umożliwiają bieżącą ocenę stanu urządzenia bez konieczności demontażu. Pozwala to wcześniej identyfikować potencjalne odchylenia parametrów pracy i efektywnie planować działania serwisowe. Wspiera to przejście od konserwacji reaktywnej do predykcyjnego utrzymania ruchu, co pomaga ograniczać ryzyko awarii i nieplanowanych postojów instalacji.
Bluetooth – szybsza konfiguracja i obsługa
Opcjonalna komunikacja Bluetooth umożliwia wygodną konfigurację, uruchamianie i diagnostykę urządzenia z poziomu urządzeń mobilnych. Skraca to czas prac serwisowych i ogranicza konieczność bezpośredniego dostępu do punktu pomiarowego.
Bezpieczeństwo procesowe i zgodność z wymaganiami przemysłu

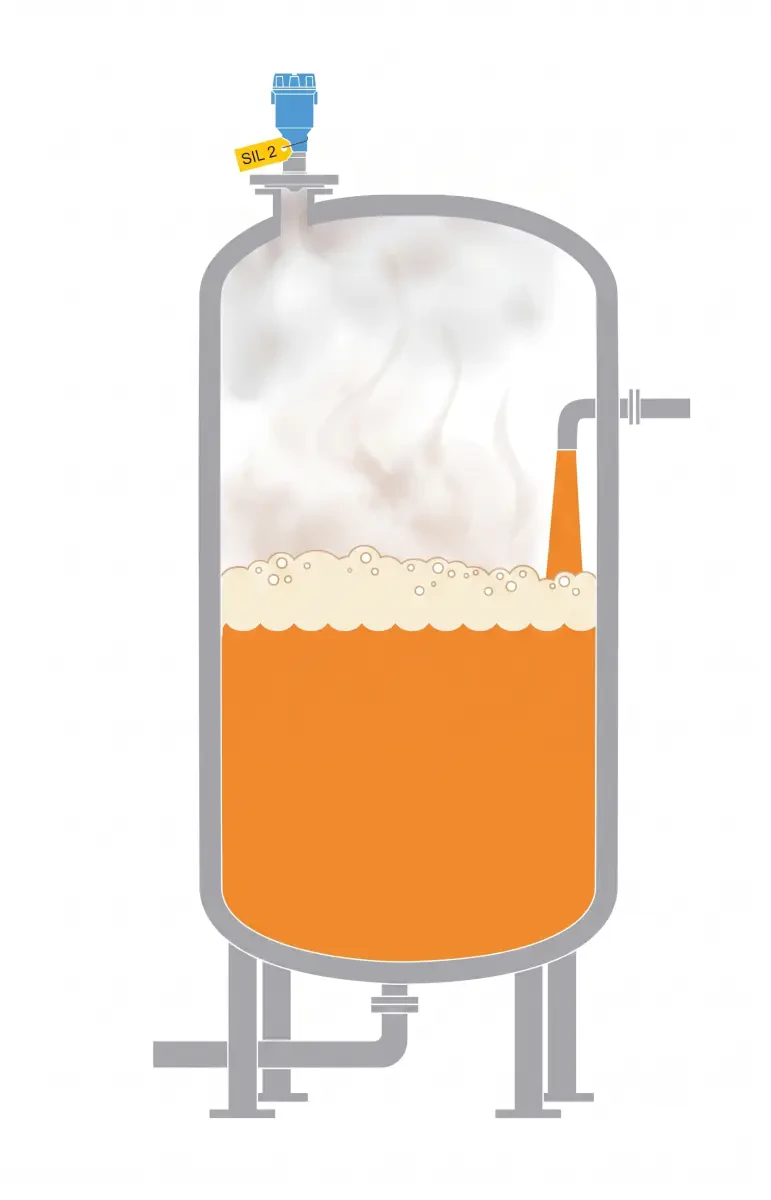

W aplikacjach krytycznych znaczenie ma nie tylko dokładność pomiaru, ale również bezpieczeństwo funkcjonalne.
Rosemount 3408 spełnia wymagania:
- SIL2 zgodnie z IEC 61508,
- testów zgodnych z wytycznymi NAMUR,
- dopuszczeń dla stref zagrożenia gazów i pyłów (strefa 0, 1, 2 oraz 20, 21 i 22)
- iskrobezpieczeństwo ATEX II 1G Ex ia IIC T4…T2 Ga oraz II 1D Ex ia IIIC T20085°C…T200250°C Da
- ognioszczelność ATEX II 1/2G Ex db IIC T6…T2 Ga/Gb oraz II 1/2D Ex tb IIIC T20085°C…T200250°C Da/Db, IP6X
- materiałowe zgodnie z normą EN 10204 3.1 (2.1 dla materiałów niemetalowych), NACE MR0175/ISO 15156 i NACE MR0103/ISO 17945,
- dokumentacji procedur spawania,
- zapobieganiu przepełnieniu zgodnie z WHG/TUV,
- dopuszczeń morskich / na statki : ABS, DNV, Lloyd's, BV.
Parametry te wspierają budowę systemów zapewniających bezpieczną eksploatację zbiorników procesowych oraz ochronę infrastruktury technologicznej.
Parametry techniczne sondy radarowej Rosemount 3408
- Technologia pomiaru: radar FMCW 80 GHz
- Typ pomiaru: bezkontaktowy radarowy pomiar poziomu
- Medium: ciecze i materiały sypkie
- Zakres pomiarowy: od 0 do 30 m
- Dokładność pomiaru: ±2 mm lub ±1 mm (wersja Ultra Accuracy)
- Ciśnienie procesowe: od -1 do 25 bar
- Temperatura pracy: od -60°C do +200°C (zależnie od wykonania)
- Certyfikacja bezpieczeństwa: SIL2

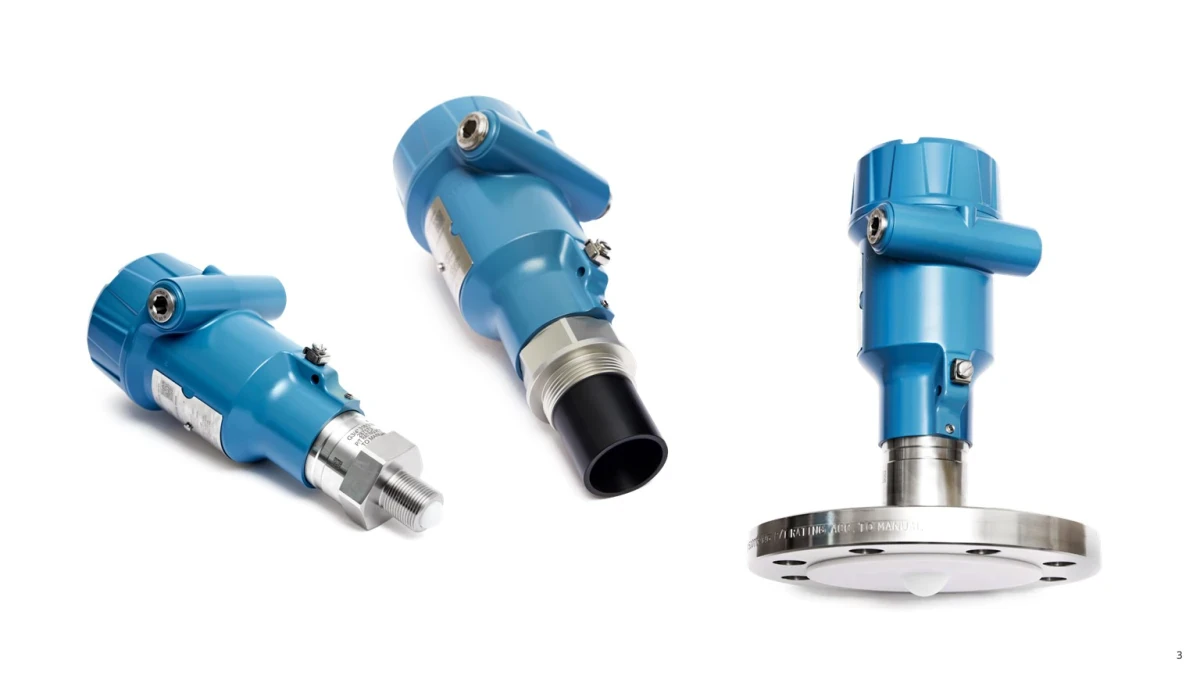

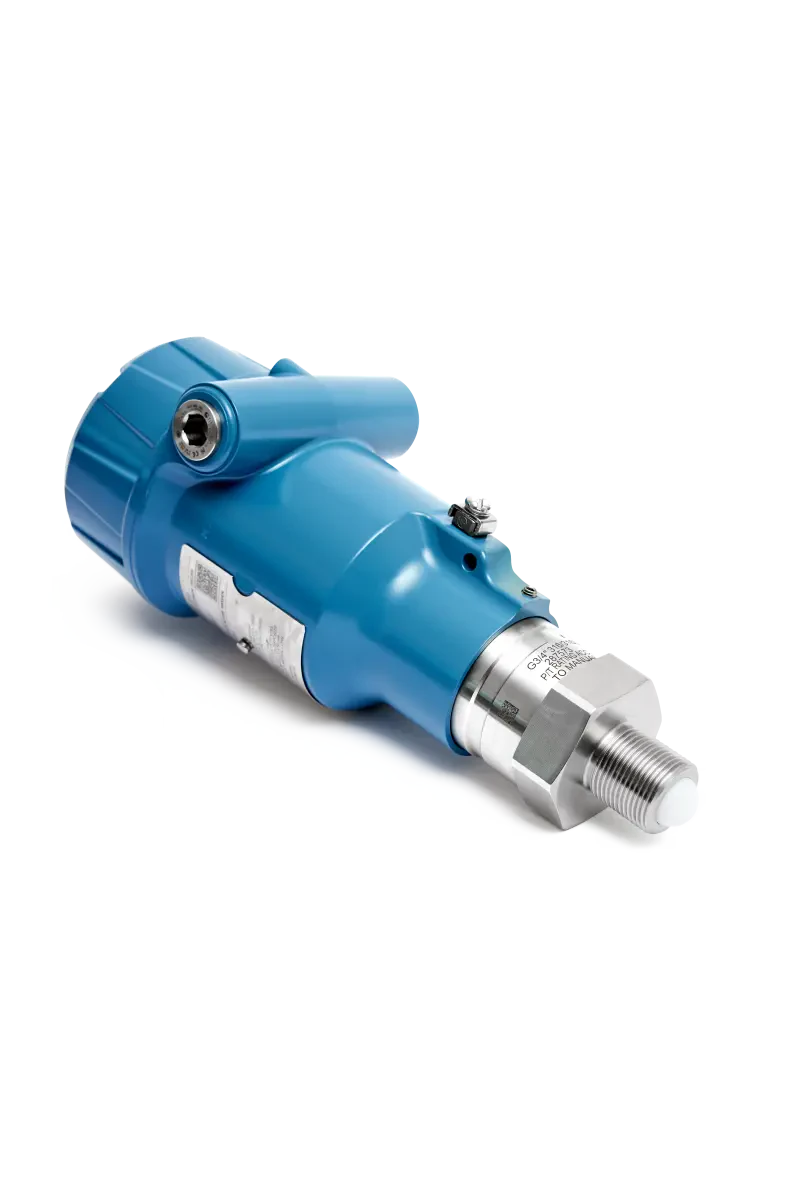

- Przyłącza gwintowe BSPP (G) oraz NPT: 3/4" , 1” lub 1 1/2"

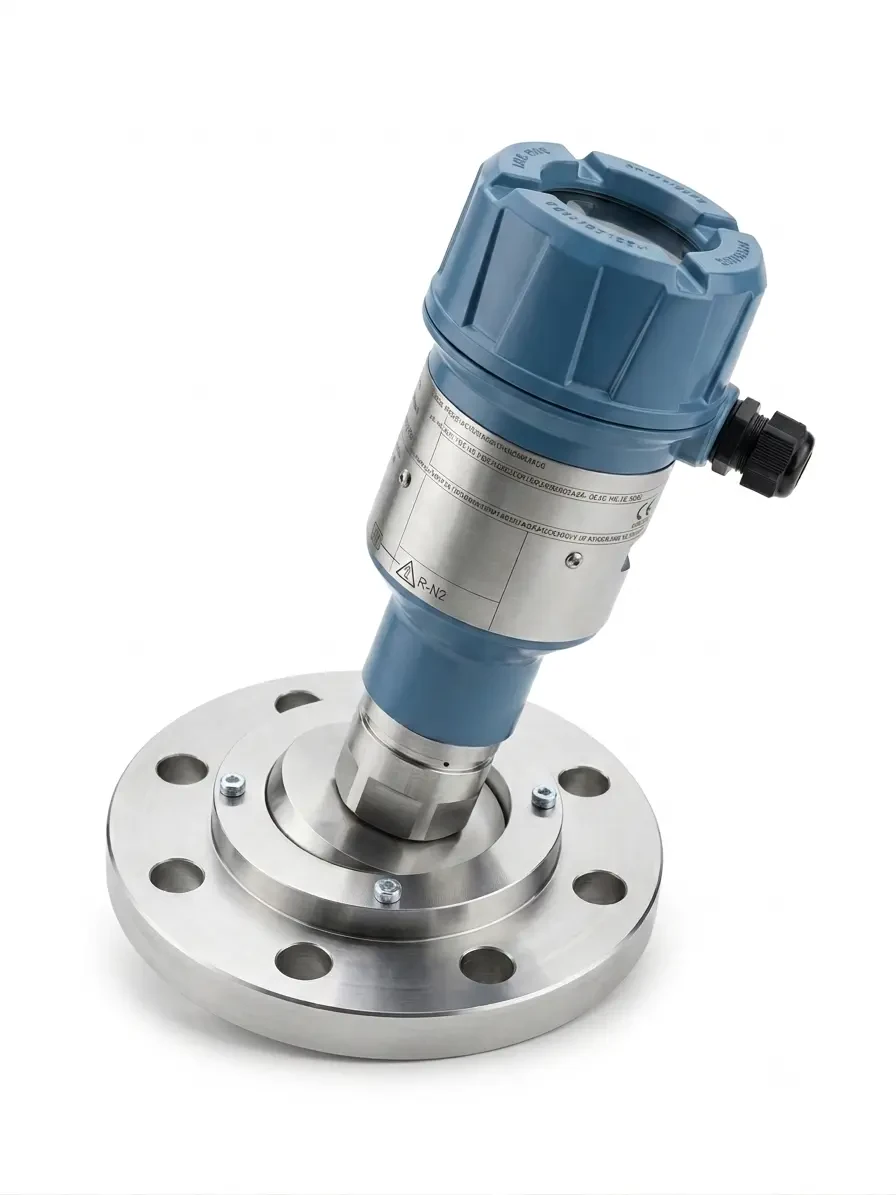

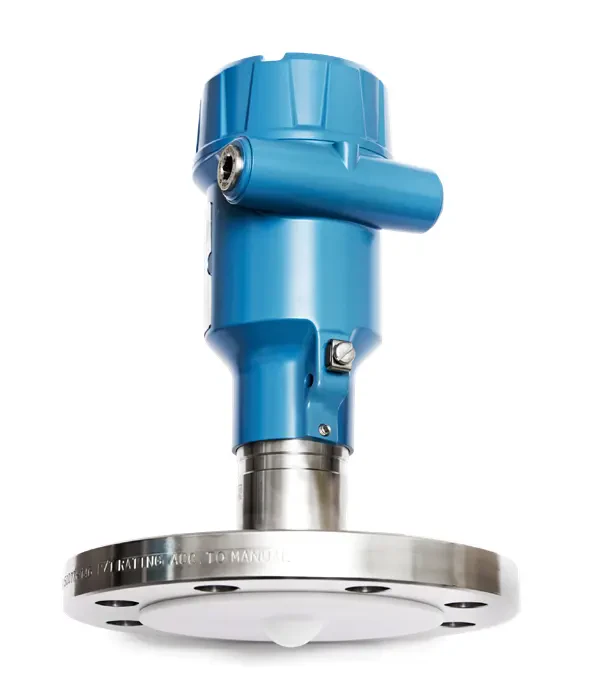

- Przyłącza kołnierzowe: DN50–DN150 wg EN1092-1 PN16/40 oraz ASME B16.5 Class 150 /300
- Komunikacja Bluetooth
- Opcjonalna zaawansowana diagnostyka i Smart Meter Verification

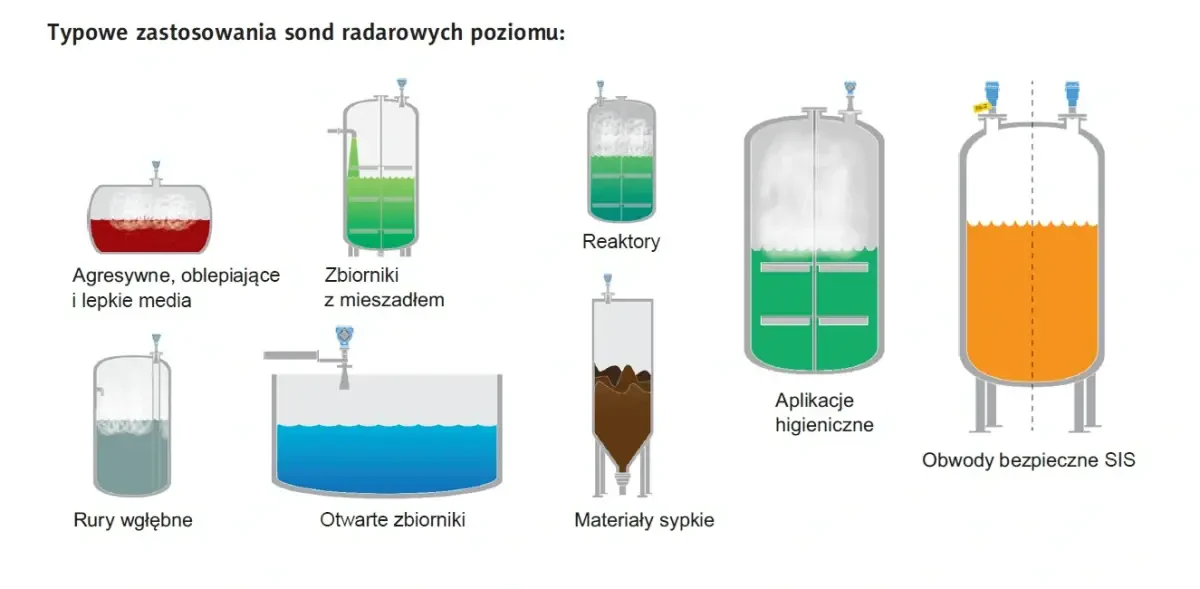

Zastosowania sondy radarowej poziomu Rosemount 3408
Sonda radarowa do silosów i zbiorników procesowych Rosemount 3408 znajduje zastosowanie w wielu gałęziach przemysłu:
- przemysł chemiczny,
- przemysł spożywczy,
- energetyka,
- gospodarka wodno-ściekowa,
- przemysł mineralny,
- magazynowanie materiałów sypkich,
- instalacje z mediami pylącymi, pieniącymi się i parującymi,
- zbiorniki procesowe wymagające niezawodnego monitorowania poziomu.
Dzięki uniwersalnej konstrukcji jeden typ urządzenia może zostać wykorzystany w wielu różnych aplikacjach zakładowych, upraszczając standaryzację aparatury pomiarowej.
Konsultacja techniczna
W celu doboru odpowiedniej konfiguracji sondy radarowej poziomu Rosemount 3408 do konkretnego medium i warunków procesowych zachęcamy do kontaktu z nami.
Parametry
| Medium | materiały sypkie ciecze |
| Zakres pomiarowy | 0 ... 30 m |
| Ciśnienie procesowe | -1 … 25 bar |
| Temperatura pracy | -20 ... 80°C -60 ... 200°C |
| Dokładność | ±2 mm |
| Dopuszczenia | SIL2 ATEX morskie Certyfikat wg EN 10 204 - 3.1B Certyfikat wg EN 10 204 -2.1 TUV WHG |
| Producent | Emerson |
