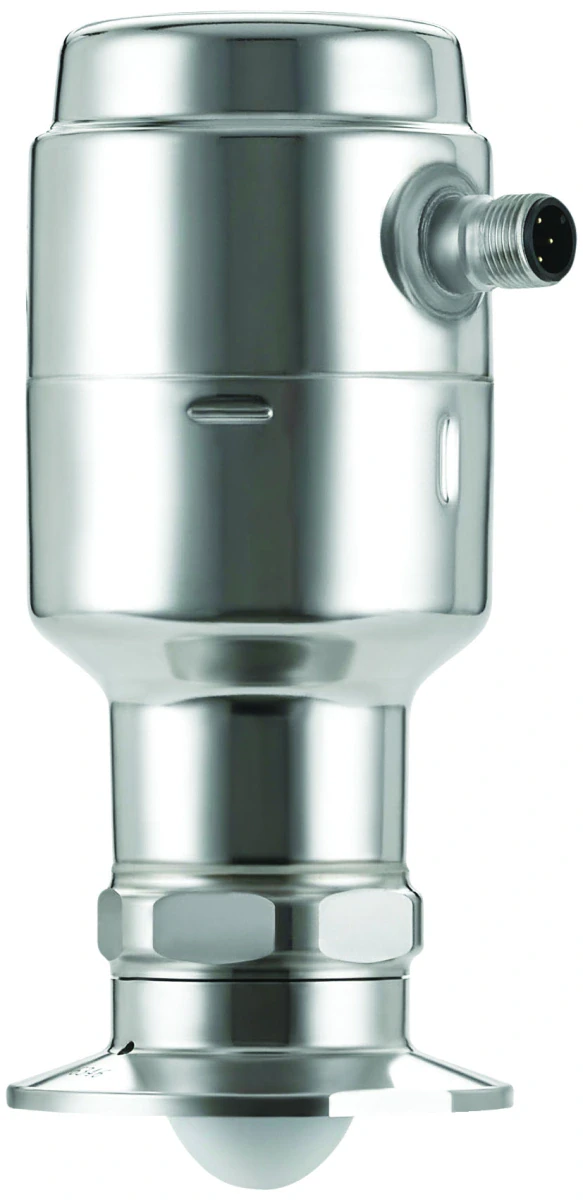

Sonda radarowa poziomu cieczy Rosemount 1408

Kod produktu: Rosemount 1408

Sonda radarowa przeznaczona dla przemysłu spożywczego. Bezkontaktowy radar poziomu skutecznie mierzy poziomu cieczy w aplikacjach związanych z produkcją żywności. Dzięki technologii Fast Sweep istnieje możliwość ciągłego śledzenia powierzchni dla większej niezawodności i dokładności pomiarów, szczególnie w aplikacjach z szybkim napełnianiem.

Radar zapewnia wiarygodne wyniki pomiaru poziomu aż do górnej części zbiornika - bez martwej strefy, dzięki czemu świetnie sprawdza się w pomiarze poziomu cieczy w małych zbiornikach. Radar jest mniej czuły na przeszkody wewnętrzne, dzięki technologii 80 GHz i FMCW zapewnia ostrość kąta wiązki, dzięki czemu

Radar poziomu do branży spożywczej

Sonda radarowa przeznaczona dla przemysłu spożywczego. Radar zostało zaprojektowany tak, by umożliwić zastosowanie w aplikacjach związanych z produkcją żywności. Przyłącza higieniczne wykonane z materiałów zapewniających odporność chemiczną spełniają wymagania najbardziej wymagających użytkowników. Radar poziomu może zostać dostarczony wraz z dopuszczeniami EHEDG, FDA, 3A.

Radar poziomu cieczy w branży spożywczej Rosemount 1408 - zasada pomiaru:

Rosemount 1408 to radar do ciągłego pomiaru poziomu wykorzystujące technologię szybkiego przemiatania Frequency Modulated Continuous Wave (FMCW). Radar emituje ciągły sygnał o stale zmieniającej się częstotliwości w kierunku powierzchni produktu. Ponieważ urządzenie stale zmienia częstotliwość nadawanego sygnału, wystąpi różnica częstotliwości między sygnałem nadawanym a sygnałem odbitym. Częstotliwość sygnału odbitego jest odejmowana od częstotliwości sygnału nadawanego w danym momencie, co skutkuje sygnałem o niskiej częstotliwości, który jest proporcjonalny do odległości od powierzchni medium. Sygnał ten jest następnie przetwarzany w celu uzyskania szybkiego, niezawodnego i bardzo dokładnego pomiaru poziomu.

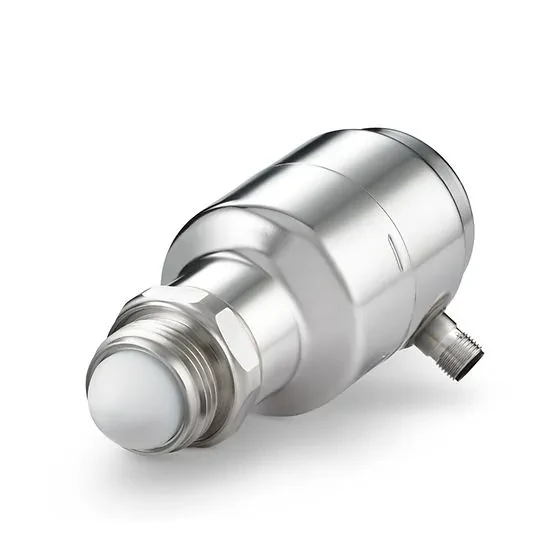

Radar poziomu cieczy do branży spożywczej

Radar do bezkontaktowego pomiaru poziomu cieczy Rosemount 1408 - kluczowe cechy

  • Ekonomiczny radar FMCW z technologią 80 GHz
  • Zoptymalizowany do zastosowań w przemyśle spożywczym i produkcji napojów
  • Certyfikat higieniczny 3-A® i EHEDG, części mające kontakt z medium procesowym są zgodne z normami FDA i EC 1935/2004
  • Zaprojektowany tak, aby wytrzymać procesy czyszczenia zbiorników, a także zewnętrzne mycie (stopień ochrony IP69 i IP6K9K)
  • Złącze elektryczne M12 umożliwia prostą instalację i uruchomienie
  • Wyjście 4...20 mA i interfejs IO-Link zapewniają łatwą integrację z istniejącymi lub nowymi systemami
  • Kompaktowa obudowa umożliwia instalację w zbiornikach o ograniczonej przestrzeni

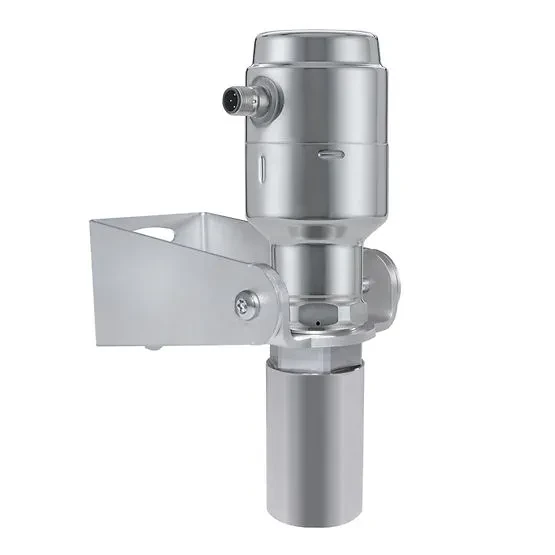

Radar do bezkontaktowego pomiaru poziomu cieczy Rosemount 1408

Parametry

Zakres pomiarowy0 ... 10 m
Temperatura pracy-40 … 150°C
Ciśnienie procesowedo 8 bar
Dokładność±2 mm
Częstotliwość80 GHz FMCW
Przyłącze procesoweTri Clamp
VARIVENT
DN32, D40, D50 zgodnie z DIN 11851
Komunikacja4 … 20 mA (3-przewodowy)
przełącznik (PnP/NpN)
technologia IO-link
Dopuszczenia3A
EHEDG
FDA
ProducentEmerson
