Aplikacje

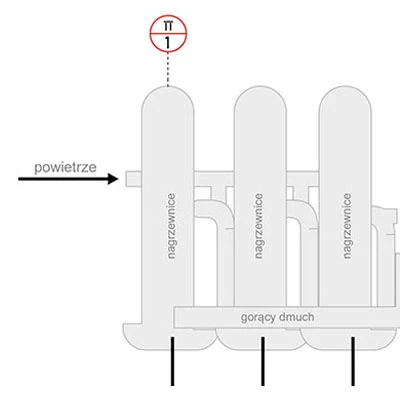

Schemat-Pomiar temperatury gorącego dmuchu

1. Pomiar temperatury gorącego dmuchu

Gorący dmuch podgrzewa wsad i wspomaga spalanie koksu. Ważnym elementem procesu wielkopiecowego jest zapewnienie odpowiedniej temperatury w strefie roboczej wielkiego pieca. Wysoka i stabilna temperatura gorącego dmuchu to lepsze warunki redukcji tlenków żelaza, poprawa wydajności i jakości surówki.

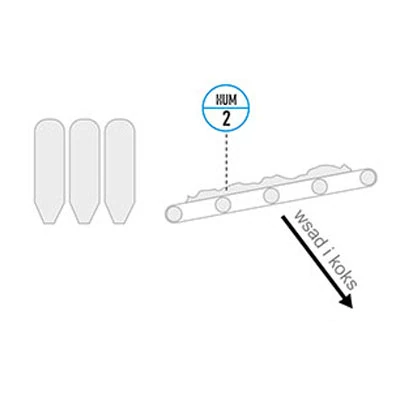

Schemat-Pomiar wilgotności koksu i rud żelaza oraz koncentratu rud żelaza

2. Pomiar wilgotności koksu i rud żelaza oraz koncentratu rud żelaza

Jednym z kluczowych parametrów dla optymalnej pracy pieca jest wilgotność wsadu podawanego do wielkiego pieca. Zmiana wilgotności wsadu wpływa na masę całkowitą materiału podawanego do wielkiego pieca. Wiedza o ilości wilgoci koksu, rud i koncentratu rud żelaza pozwala na utrzymanie stałego stosunku masowego tych produktów podawanych do wielkiego pieca.

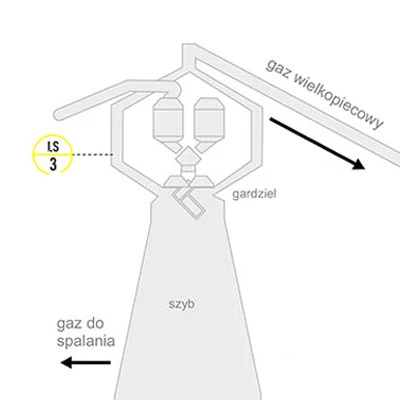

Schemat-Sygnalizacja poziomu w urządzeniach zasypowych typu Paul Wurth

3. Sygnalizacja poziomu w urządzeniach zasypowych typu Paul Wurth

W wielkich piecach stosuje się bezstożkowe urządzenia zasypowe typu Paul Wurth ( w wielkich piecach o dużej objętości), które równocześnie są zamknięciem gazowym wielkiego pieca od góry oraz rozkładają wsad w gardzieli. Nowoczesne, bezstożkowe urządzenia zasypowe są przystosowane do pracy w podwyższonym ciśnieniu gardzieli (do 2,5 atm).

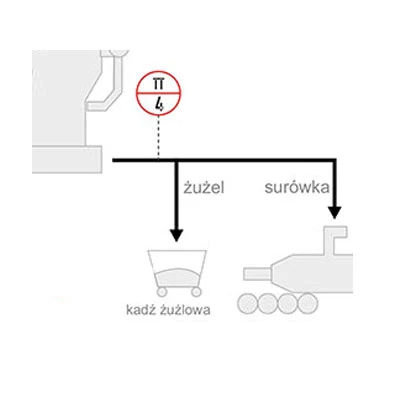

4. Pomiar temperatury surówki

Surówka to podstawowy produkt wielkiego pieca, a jej temperatura bezpośrednio wpływa na wydajność produkcji. Pomiar temperatury surówki wielkopiecowej jest więc kluczowym elementem kontroli procesu wielkopiecowego.

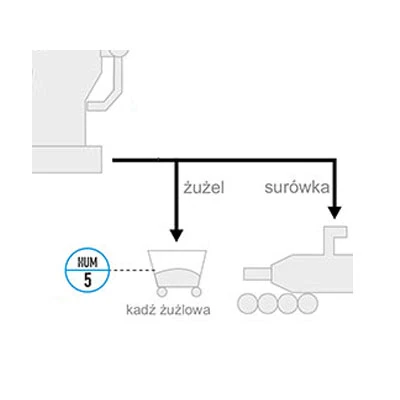

5. Pomiar wilgotności granulowanego żużla wielkopiecowego

Zmielony granulowany żużel wielkopiecowy GGBS jest produktem ubocznym przemysłu stalowego i sprzedawany jest przemysłowi cementowemu, jako kruszywo. Producent GGBS musi zagwarantować, że nie przekroczy określonej zawartości wilgoci.

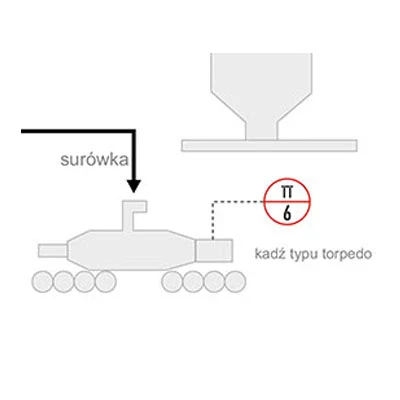

6. Pomiar temperatury surówkowozu

Skanowanie temperatury powłoki zewnętrznej wykrywa powstawanie gorących punktów spowodowanych wewnętrznym zużyciem materiałów ogniotrwałych. Dzięki temu zabezpiecza wnętrze surówkowoza przed awarią.

Nasze rozwiązania

Pirometry serii LAND System 5 / LAND SPOT+

Pirometry optyczne dla wymagających użytkowników i precyzyjnych procesów.

Zastosowania: łopatki turbin, wały napędowe, łożyska, precyzyjne łączniki i złącza, przekładnie zębate, komponenty silników, motoryzacja (automotive), lotnictwo, produkcja maszyn, kuźnie, odlewnie, ogólnie obróbka metalu / stali / żeliwa, odlewanie metalu, ciekłe szkło, kropla szkła.

Zakres pomiarowy 50 ... 3500°C (w zależności od modelu)

Funkcje wartość średnia, szczytowa (PEAK), "Mode Master", kompensacja tła

Pole widzenia 100 : 1
200 : 1

Neutronowy miernik wilgotności materiałów sypkich LB350

Miernik do bezkontaktowych i ciągłych pomiarów wilgotności materiałów sypkich w ciężkich warunkach pracy.

Izotopowy sygnalizator poziomu LB471

Sygnalizacja poziomu materiałów sypkich i cieczy w trudnych aplikacjach przemysłowych, oddzielne moduły jednostki sterującej i detektora.

Temperatura pracy: max 55 °C, powyżej detektor z chłodzeniem wodnym.

Pirometr do ciekłego metalu i odlewni LAND SPOT+ MM

Pirometr do ciekłych metali i odlewania żeliwa/staliwa LAND SPOT+ MM - MeltMaster

SPOT+ MeltMaster (MM) to pirometr specjalny, przeznaczony do bezkontaktowego pomiaru temperatury ciekłych metali, podczas procesu zalewania form i odlewów. Pirometr dedykowany głównie do pomiarów płynnego staliwa lub żeliwa.

Mikrofalowy miernik wilgotności LB456

Miernik do bezkontaktowych i ciągłych pomiarów wilgotności produktów sypkich.

Liniowy skaner temperatur LANDSCAN LSP-HD 60/61/62

Skanery liniowe temperatury LANDSCAN do zastosowań w procesach "zimnych" w przemyśle cementowym, koksowniczym, asfaltowym, energetycznym, hutniczym, papierniczym, tworzyw sztucznych oraz transportu przenośnikowego. Skaner termowizyjny do monitoringu paliwa na przenośnikach - węgiel i/lub biomasa z certyfikatem ATEX.
