Pirometry serii LAND System 5 / LAND SPOT+

Optyczne pirometry LAND SPOT+ serii LAND System 5 dla wymagających użytkowników i precyzyjnych procesów obróbki stali i szkła. Pirometry przeznaczone są do zastosowań: łopatki turbin, wały napędowe, łożyska, precyzyjne łączniki i złącza, przekładnie zębate, komponenty silników, motoryzacja (automotive), lotnictwo, produkcja maszyn, kuźnie, odlewnie, ogólnie obróbka metalu / stali / żeliwa, odlewanie metalu, ciekłe szkło, kropla szkła.

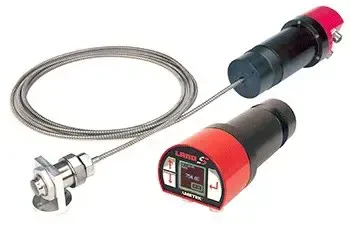

Pirometry serii LAND System 5 / LAND SPOT+
Celownik zielony LED
Długość fali 1,0 mikrometr (detektor 1)
1,2 mikrometra (detektor 2)
Funkcje wartość średnia, szczytowa (PEAK), "Mode Master", kompensacja tła
Interfejs Ethernet (Modbus TCP-IP)
Obudowa IP65
Oprogramowanie Opcjonalne SPOT Viwer - trendy chwilowe i historyczne, archiwizacja, zarządzanie użytkownikami, podgląd z kamery, ustawianie parametrów
Pole widzenia 100 : 1
200 : 1
Programowanie lokalnie (wyświetlacz) lub zdalnie (za pomocą standardowej przeglądarki internetowej lub oprogramowania SPOT VIEWER)
Temperatura pracy 5 ... 60°C specyfikowana, 0 ... 70°C działania (powyżej obudowa z chłodzeniem powietrznym lub wodnym)
Typ wyjścia 2 x przekaźnikowe
1 x 4 ... 20 mA
Ethernet (Modbus TCP-IP)
Wielkość mierzona temperatura
Wyświetlacz lokalny z obrazem video oraz odczytem temperatury i parametrów ustawień
Zasilanie 24 V DC
Power over Ethernet (PoE) lub 24V DC
Dopuszczenia CE
Producent Land
Nowa generacja pirometrów stacjonarnych LANDSYSTEM 5 zaprojektowana została dla wymagających użytkowników. Grupa pirometrów LAND System 5 obejmuje 19 pirometrów stacjonarnych nowej generacji LAND SPOT+. Seria jest samodzielną konstrukcją z zaawansowaną, zintegrowaną obróbką pomiaru. Pirometry są dokładne, powtarzalne i łatwe w użyciu. Do grupy System 5 wchodzą pirometry jedno- i dwubarwowe (2 osobne detektory), kompaktowe i światłowodowe, o zakresie pomiaru od 50 do 3500°C (w zależności od modelu).
Pirometry SPOT+ R100, R 160 i R210 oraz światłowodowe R100 FO i R160 FO to opatentowana konstrukcja pirometru przemysłowego, który łączy w sobie funkcjonalność pirometru jedno- i dwubarwowego. W zależności od aplikacji i wymagań użytkownika, z poziomu menu dostępny jest wybór spośród pięciu trybów działania (Ratio, Mono 1,Mono 2, Multi, Duo).
W skład serii wchodzą również tzw. pirometry aplikacyjne przeznaczone do konkretnego zastosowania tj. SPOT+ AL oraz SPOT+ AL LT
(do pomiaru aluminium, ciekłego aluminium), SPOT+ MM (do pomiaru ciekłego żeliwa/staliwa), SPOT+ GS (do pomiaru
blachy ocynkowanej z/bez wyżarzania) oraz SPOT+TMT (do pomiar rur w kotłach, reformerach parowych, warnikach)
Pirometry posiadają szereg akcesoriów montażowych, a optyka o wysokiej rozdzielczości pozwala na pomiar małych elementów również z dużej odległości.
Elastyczna konstrukcja, z opcjonalnymi adapterami, pozwalają dostosować montaż do poprzedniej generacji pirometrów (System 4, UNO) lub do innych pirometrów istniejących na rynku.  Zastosowanie lustrzanej soczewki ogniskującej eliminuje problem aberracji chromatycznej stanowiących nieodzowny element w standardowych pirometrach soczewkowych z optyką szklaną. Pirometr SPOT+ otrzymał prestiżową nagrodę BEEA (British Engineering Excellence Awards) za unikatowy design układu elektrycznego i mechaniczno-optycznego.

Kombinacja  Ethernet, Modbus TCP, wyjść analogowych i przekaźnikowych oraz kamery wizyjnej odznacza serię SPOT+ wysoką funkcjonalnością i uniwersalnością. Odczyt i konfiguracja odbywa się poprzez wyświetlacz lub zdalnie w sieci, poprzez przeglądarkę internetową/webserver.
W pirometrach kompaktowych SPOT+ M i R zastosowano opatentowany celownik zielony LED do precyzyjnego ustawiania na obiekt pomiarowy, także dla jarzących metali. Wbudowana kamera wizyjna pozwala na podgląd lokalnie lub zdalnie miejsce pomiaru. Układ optyczny wyposażony  został w funkcjonalną w użyciu zmechanizowaną ogniskową dzięki czemu w każdej chwili można komfortowo dostosować pole pomiarowe (lokalnie lub zdalnie). W wersjach światłowodowych SPOT+ M F.O. i R F.O. dostępna jest unikalna manualna regulacja ogniskowej.


Dzięki szerokiej funkcjonalności, kompaktowej budowie i kompatybilności, pirometr LAND SPOT+ sprawdza się w połączeniu z dużymi systemami PLC lub DCS. Natomiast w przypadku mniejszych aplikacji, gdzie nie występuje zakładowy system wizualizacji i archiwizacji, pomocne jest opcjonalne oprogramowanie SPOT+ VIEWER. Umożliwia ono pełną kontrolę i ciągłą rejestrację mierzonych parametrów do 40 urządzeń z całego zakładu.

  • wszystkie procesy obróbki cieplno - plastycznej metali
  • łopatki turbin,
  • wały napędowe,
  • łożyska,
  • precyzyjne łączniki i złącza,
  • przekładnie zębate,
  • komponenty silników i wiele innych podzespołów z branży motoryzacyjnej oraz przemysłu lotniczego i maszynowego,
  • odlewanie metalu,
  • oraz dodatkowo:
    - ciekłe szkło,
    - kropla szkła,
    - cementownie,
    - piece obrotowe.



Umów się na wizytę prezentacyjno-testową w Twojej lokalizacji.




MODEL

gdzie: FO - oznacza wykonanie z rodzielną optyką światłowodową

ZAKRES POMIAROWY

LICZA DETEKTORÓW

gdzie:

Mono = jednobarwowe/jednodetektorowe

Ratio = dwubarwowe/dwudetektorowe

Multi = wielobarwowe/wielodetektorowe

DŁUGOŚĆ FALI µm
M100500 do 1800 ºC
500 do 2500 ºC
Mono1,0 µm
M100 FO500 do 1800 °CMono 1,0 µm
M160250 do 1600 ºCMono 1,6 µm
M160 FO250 do 1600 ºCMono 1,6 µm
M21050 do 1100 °CMono2,3 mikrometra
M390150 do 1800 °CMono3,9 mikrometra
M3-50 do 500 °CMono 3 - 5 mikrometrów
R 100400 do 1800 °C
700 do 3500 ºC
Wieolofukcyjny : Multi-Ratio i Mono1,0 i 1,2 µm
R100 FO400 do 1800 °CWieolofukcyjny : Multi-Ratio i Mono1,0 i 1,2 µm
R160250 do 1600 °CWieolofukcyjny : Multi-Ratio i Mono1,0 i 1,5 µm
R160 FO250 do 1600 °CWieolofukcyjny : Multi-Ratio i Mono1,0 i 1,5 µm
R 210125 do 1100 °CWieolofukcyjny : Multi-Ratio i Mono2,1 i 2,4 µm
SPOT+AL200 do 900 °CMulti - dedykowany do pomiaru aluminium w tym ciekłegoSpecyficzne dla aplikacji
SPOT+ AL LT (low temperature)130 do 700 °CMulti - dedykowany do pomiaru aliminium w tym w niskich temperaturachSpecyficzne dla aplikacji
SPOT+GS125 do 1200 °CMulti - dedykowany do pomiaru blachy ocynkowanejSpecyficzne dla aplikacji
SPOT+MM (Melt Master)600 do 1800 °CMulti/Ratio - dedykowany do pomiaru ciekłego żeliwa/staliwaSpecyficzne dla aplikacji
 SPOT+TMT300 do 1800 °CMulti/Ratio - dedykowany do pomiaru rur w przemyśle petrochemicznymSpecyficzne dla aplikacji
 JAKOŚĆ POWIETRZA
 Cząstki o średnicy > 1 µm: < 1000/ m3
 Woda: < 500 mg/ m3
 Olej: < 1 mg/ m3

Szczegółowe informacje techniczne do konkretnego pirometru można znaleźć w broszurze produktowej w zakładce PLIKI

Pirometr LAND SPOT - nadmuch powietrza na optykęPirometr LAND SPOT - nadmuch powietrza na optykę
Pirometr LAND SPOT - nadmuch powietrza na soczewkePirometr LAND SPOT - nadmuch powietrza na soczewke
Pirometr  LAND SPOT - obudowa chłodzona wodąPirometr LAND SPOT - obudowa chłodzona wodą

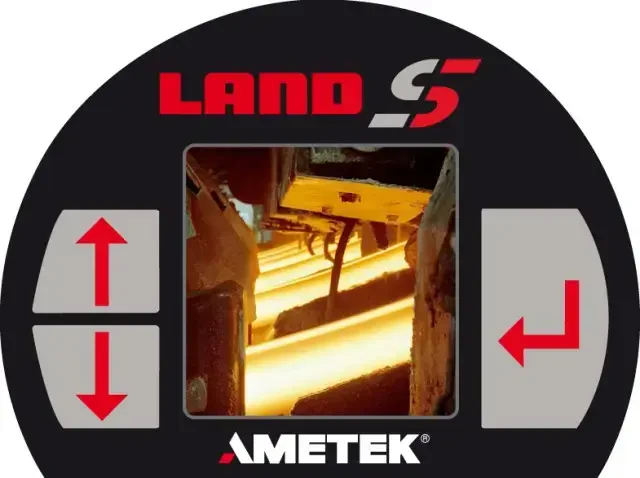

LAND SPOT wyświetlacz - widok kameryLAND SPOT wyświetlacz - widok kamery

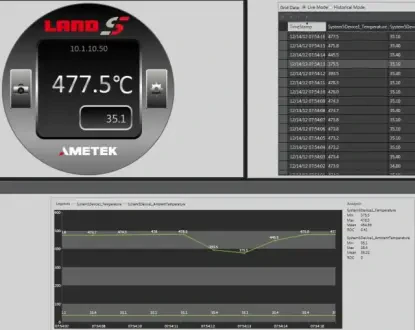

LAND SPOT oprogramowanie - odczyt + archiwizacjaLAND SPOT oprogramowanie - odczyt + archiwizacja

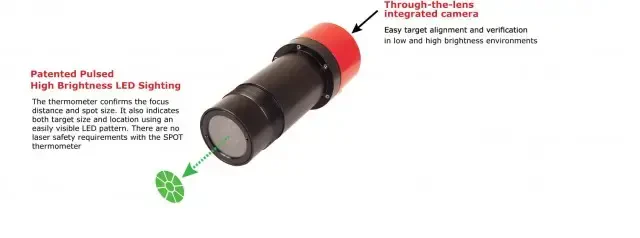

Pirometr LAND SPOT - widok z przoduPirometr LAND SPOT - widok z przodu

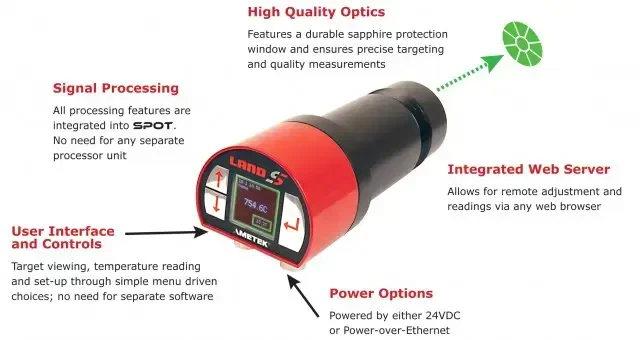

LAND SPOT widok wyświetlacza pirometruLAND SPOT widok wyświetlacza pirometru

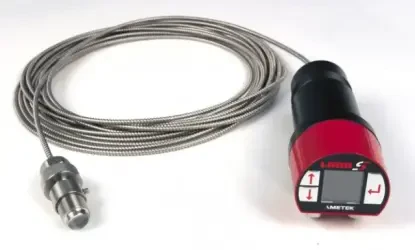

Wersja światłowodowa pirometruWersja światłowodowa pirometru
Akcesoria montażowe do oczyszczania optyki pirometruAkcesoria montażowe do oczyszczania optyki pirometru



Pojedyncza długość fali — pojedynczy punktowy pomiar temperatury - pirometry MONO

MODEL
APLIKACJA
MIEJSCE POMIARU
SPOT+M100  Żelazo / stal
Walcarka na gorąco
Szkło
Metal Kucie
Wyjście do odlewania stali, nożyce do cięcia, piec do ponownego nagrzewania (gaz
azotowy) zgrubny,
zbiornik do topienia finiszera ,
piec do dogrzewania łuku portowego (gaz ziemny), pierścienie walcowane, prasa kuźnicza
SPOT+ M100 FO
Kucie szkła
Rafiner,
Prasa Kanałowa
SPOT+ M160Walcarka na gorąco
kucie
obróbka cieplna
Nawijarka, Pre Coiler, Coiler
prasy swobodne, matrycowe
Azotowanie plazmowe
SPOT+ M160 FOObróbka cieplna/kucieLinia CAL (galwanizowania, ocynkowania)
SPOT+ M210Walcowanie stali na zimnoMłyn wykończeniowy, galvannealing, wstępne podgrzewanie spoiny

Wielokrotna/pojedyncza długość fali — dwubarwowy i jednopunktowy pomiar temperatury - pirometry RATIO

MODEL
APLIKACJA
MIEJSCE POMIARU
SPOT+ R100 Obróbka cieplna
Walcarka na gorąco
Pręt /
Cement prętowy / Wapno
Obróbka cieplna metalu,
wyjście z
odlewarki , nożyce do cięcia , odkamienianie , szorstkowanie , wykańczanie , głowica Stelmor Conveyor Cooler
Strefa spalania
SPOT+ R100 FOObróbka cieplna
kucia poli-krzemu
Reaktor
prasy swobodne, matrycowe
Hartowanie indukcyjne
SPOT+ R160 Obróbka cieplnaNawęglanie, azotowanie plazmowe
SPOT+ R160 FOObróbka cieplnaHartowanie indukcyjne
SPOT+  R210  Obróbka cieplnaOgrzewanie indukcyjne, klinowe
Broszura dotycząca rozwiązań spalania w produkcji stali

ODLEWANIE STALI I WALCOWANIE NA GORĄCO
Pomyślna produkcja stali wymaga dokładnych pomiarów w szerokim zakresie temperatur, w różnych warunkach. AMETEK Land jest doświadczonym dostawcą rozwiązań dla przemysłu stalowego, dostarczającym dedykowane rozwiązania do kluczowych zastosowań oraz elastyczne oprzyrządowanie, które można dostosować do konkretnych procesów. Nasze produkty wspierają kontrolę procesu, wyższą jakość, niższe emisje i większe bezpieczeństwo w całej branży. Czytaj więcej >

Bezdotykowe rozwiązania do pomiaru temperatury dla przemysłu solarnego i krzemowego – nota aplikacyjna
Produkcja produktów krzemowych dla przemysłu fotowoltaicznego i elektronicznego wymaga dokładnych, niezawodnych pomiarów temperatury, aby zapewnić stałą jakość i wydajność procesu. Jest to coraz ważniejsze w miarę wzrostu popytu na te produkty.

Pobierz wersję EN tutaj >

Pomiary temperatury ciekłego metalu — nota aplikacyjna

Firma  AMETEK Land produkuje szereg specjalistycznych rozwiązań zapewniających precyzyjne, ciągłe pomiary ciekłego metalu, przy użyciu systemów bezkontaktowych opartych na pirometrze i technologii obrazowania termicznego (kamer termowizyjnych) w celu najlepszego dopasowania do każdego zastosowania.


Pobierz wersję EN tutaj >



Procesowe systemy obrazowania w podczerwieni dla pionowych linii ciągłego wyżarzania — nota aplikacyjna ENLinia ciągłego wyżarzania służy do modyfikacji struktury ziarna stali poprzez obróbkę cieplną, zmieniając właściwości, w tym twardość i wytrzymałość. Proces składa się z kilku etapów, skoncentrowanych na kontrolowanym ogrzewaniu i chłodzeniu w celu wytworzenia stali o wymaganych właściwościach. Dokładne monitorowanie i kontrola temperatury w każdej strefie ma zasadnicze znaczenie dla kontroli procesu i jakości. Aby zapewnić wymagane dokładne monitorowanie temperatury od krawędzi do krawędzi, opracowano rozwiązanie, które przezwycięża wyzwania związane z odbiciami od powierzchni i emisyjnością pasków.


Pomiar temperatury w piecu koksowniczym – nota aplikacyjna (EN)
Wysokiej jakości koks hutniczy jest niezbędnym surowcem do produkcji żelaza i stali, mającym wpływ na pracę pieca i standard surówki. Powstaje przez ogrzewanie węgla w piecu koksowniczym bez dostępu tlenu. Zarówno jakość i ilość koksu, jak i żywotność pieca zależą od jednakowych poziomów temperatury, dlatego wymagają one ścisłego monitorowania.


pobierz tutaj >




Pirometry i kamery termowizyjne Wielki piec, kopuła pieca i gorący pieca główny

Nota aplikacyjna — Wielki Piec
Jakość i skład żelaza produkowanego w wielkim piecu jest bezpośrednio związany z temperaturą paleniska. To z kolei zależy od temperatury gorącego dmuchu dostarczanego z pieców wielkopiecowych. Aby zmaksymalizować wydajność pieców, działają one w wysokich temperaturach, zbliżonych do bezpiecznej granicy pracy materiałów ogniotrwałych. Dlatego bardzo ważne jest uważne monitorowanie temperatury pieca.


pobierz tutaj >




Pomiary temperatury taśm i blach walcowanych na zimno

Pomiary temperatury taśm w walcowni na zimno Uwaga dotycząca zastosowania

Bezdotykowy pomiar temperatury bezpośrednio na walcowanej na zimno powierzchni metalu może stanowić wyzwanie. Mogą występować stosunkowo niskie temperatury i zmienna emisyjność, a środowisko tła może tworzyć odbicia, które zakłócają warunki pomiaru.


Pobierz wersję EN tutaj >



POMIAR WYSOKOTEMPERATUROWY przy pomocy pirometru SPOT+ M390 W PIECACH  PRZEMYSŁOWYCH

SPOT+ M390 zapewnia ciągłą, rzeczywistą temperaturę obciążenia pieca dogrzewającego, a wraz z nią możliwość dużych oszczędności w kosztach eksploatacji.

SPOT+ M390 HIGH-TEMPERATURE MEASUREMENT IN REHEAT AND INDUSTRIAL FURNACES

Pobierz wersję EN tutaj >




Application Note - Temperature Measurements in Reheat Furnaces



Piece do ponownego podgrzewania doprowadzają zimny metal do właściwej temperatury do walcowania, wytłaczania lub kucia. Aby zapewnić optymalną jakość i zmniejszyć straty, temperatura powinna być jednolita w całym produkcie, co wymaga dokładnego monitorowania temperatury.

Pobierz wersję EN tutaj >
