Kamery termowizyjne stacjonarne

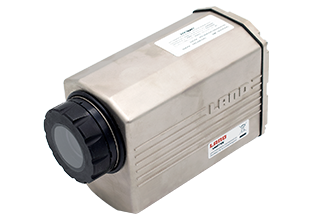

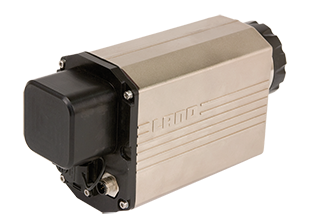

Kamera termowizyjna LAND NIR-656 i NIR-2K dla aplikacji wysokotemperaturowych
Stacjonarna kamera termowizyjna do obrazowania termowizyjnego i pomiaru temperatury w aplikacjach wysokotemperaturowych.
Seria precyzyjnych kamer termowizyjnych do pomiaru w wysokiej temperaturze w szerokim zakresie zastosowań.
Oferujemy zaawansowane kamery termowizyjne o wysokiej rozdzielczości i systemy termowizyjne do sterowania nowoczesnymi procesami produkcyjnymi z bardzo dużą precyzją w celu poprawy jakości produktu, zwiększenia wydajności produkcji oraz spełnienia rosnących wymagań dotyczących jakości i wydajności.

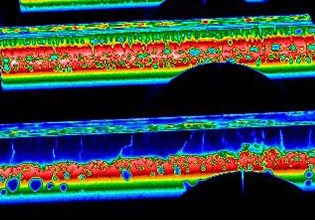

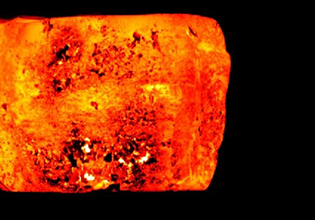

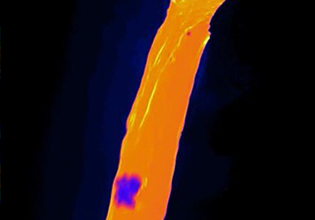

Obrazowanie termiczne łączy zalety bardzo dokładnego pomiaru temperatury w trybie online z wysokorozdzielczym pomiarem jej rozkładu, umożliwiając identyfikację gorących i zimnych miejsc w celu optymalizacji procesu oraz wczesnego wykrywania odchyleń.
Operator ma jasny obraz procesu, a jednocześnie temperatury procesu są precyzyjnie rejestrowane, dokumentowane, a także wykorzystywane do kontroli procesu online.
W naszej ofercie znajdują się różnorodne kamery i systemy wizyjne, które zapewniają rozdzielczość do 3 milionów w pełni skalibrowanych radiometrycznie pikseli. Dzięki szerokiemu zakresowi temperatur: od 600 do 1800 °C oraz możliwości wyboru różnych układów optycznych, kamery termowizyjne znajdują zastosowanie w wielu aplikacjach przetwarzania przemysłowego, takich jak: ogrzewanie, ogrzewanie indukcyjne, obróbka cieplna, kucie czy formowanie.
Zaawansowane oprogramowanie IMAGEPro, do przetwarzania i kontroli obrazu oraz danych, ułatwia długoterminowe określanie trendów danych, wczesne wykrywanie zmian temperatury, umożliwiając jednocześnie pełną kontrolę i optymalizację procesu. Zaawansowany interfejs otwartych danych umożliwia łatwą konfigurację wielu komunikacji z zakładem i systemami sterowania procesami.
W przypadku ciężkich przemysłowych warunków środowiskowych dostępna jest szeroka gama obudów ochronnych i chłodniczych oraz akcesoriów mechanicznych i elektrycznych, aby zapewnić niezawodną pracę systemów 24 godziny na dobę, 7 dni w tygodniu.
Cechy i korzyści precyzyjnych kamer termowizyjnych
- WYSOKA ROZDZIELCZOŚĆ I BARDZO DOKŁADNE POMIARY
Zapewniają dostarczanie szczegółowych informacji o temperaturze z rozdzielczością do 3 milionów pikseli obrazu, przesyłanych za pośrednictwem szybkiego łącza cyfrowego. - SZEŚĆ MODELI KAMER O ZAKRESIE TEMPERATUR OD 600 DO 1800 °C ORAZ RÓŻNYCH ROZDZIELCZOŚCIACH, Z SZEROKIM LUB WĄSKIM POLEM WIDZENIA
Umożliwiają optymalną kontrolę procesu w szerokim zakresie zastosowań. - AKCESORIA PRZYSTOSOWANE DO TRUDNYCH ŚRODOWISK PRZEMYSŁOWYCH
Zapewniają najwyższą niezawodność oraz wysoką dostępność pomiarów. - ŁATWA INSTALACJA I OBSŁUGA
W połączeniu z zaawansowanymi pakietami oprogramowania do obrazowania i przetwarzania IMAGEPro pozwalają zredukować koszty oraz złożoność systemu.
Zastosowanie kamery termowizyjnej
- żelazo i stal np. ciągłe odlewanie stali COS
- kotły ługowe
- kotły odzysknicowe
- piece obrotowe/cementowe
- zgrzewanie/spawanie rur (z soczewką do bliży)
- pomiar szkła
- pomiar ciekłych metali
- procesy pokrywania
- walcowanie drutu
- produkcja półprzewodników
- ogólnie: huty stali — stalownie, huty szkła, przemysł cementowy
SPECYFIKACJA
| TYP KAMERY | NIR-656 | NIR-2K | |||
| Zakres pomiaru: | 600 ... 1000 °C 800 ... 1400 °C 1000 ... 1800 °C | ||||
| Rozdzielczość pikseli: | 656 × 492 | 1968 × 1476 | |||
| Odpowiedź widmowa: | 1 μm | ||||
| Częstotliwość wyświetlania klatek: | 30 fps | 15 kl./s (1968 × 1476) 30 kl./s (984 × 738) | |||
| Detektor: | FPA — półprzewodnik | ||||
| Optyczne FOV (ogniskowa): | 48° × 36° 16° × 12° | ||||
| Optyka (IFOV): | 1,2 mrad (48°) / 0,43 mrad (16°) | 1968 × 1476: 0,43 mrad (48°) / 0,14 mrad (16°) 984 × 738: 0,85 mrad (48°) / 0,28 mrad (16°) | |||
| Zakres ostrości: | 0,3 m do nieskończoności | ||||
| Okno ochronne: | Szkło (niska rozszerzalność cieplna) | ||||
| Dokładność: | <0,5% K odczytu (600 ... 1000 °C, 800 ... 1400 °C) / <1% K odczytu (1000 ... 1800 °C) | ||||
| Powtarzalność: | 1K | ||||
| MECHANICZNE I ŚRODOWISKOWE | |||||
| Wymiary: | 81 × 114 × 215 mm | ||||
| Waga: | około. 1,5 kg | ||||
| Temperatura robocza: | 0 ... 50 °C bez kondensacji (0 ... 90% wilgotności) | ||||
| Temperatura przechowywania: | -20 ... 80 °C | ||||
| Ocena środowiskowa: | IP65 / NEMA 4 | ||||
| Wibracja: | Wibracje 3 g we wszystkich osiach 10 ... 30 Hz EMC zgodnie z EN61326-1 przemysłową | ||||
| Armatura: | Dwa otwory montażowe ¼” UNC oddalone od siebie o 25 mm pozwalają na montaż z szeroką gamą akcesoriów | ||||
| ELEKTRYCZNA | |||||
| POŁACZENIA: | Dane cyfrowe przez 1 GBit Ethernet (M12, 8-pinowe) Zasilanie (8-pinowe) | ||||
| Dioda LED stanu | Zasilanie (włączone, zielone) / temperatura aparatu / otoczenie (OK, zielone) | ||||
| Interfejs: | Gbit-Ethernet | ||||
| Moc znamionowa: | 24 V DC / | ||||
| PRZETWARZANIE OBRAZU | |||||
| Oprogramowanie: | IMAGEViewer i IMAGEPro Zaawansowane oprogramowanie do przetwarzania i kontroli obrazu | ||||
| Stacja robocza: | PC-Worksation (opcja) | ||||
| Interfejs: | Otwarty interfejs danych, Modbus TCP, moduł WE / WY | ||||
| STANDARDOWE AKCESORIA | |||||
| Akcesoria (opcjonalnie): | Zasilanie, kable, obudowa chłodzona / przedmuchiwana wodą, oprogramowanie, stacja robocza, soczewki zbliżeniowe itp. | ||||
