Kamera termowizyjna do pieca obrotowego LAND NIR B TICK

Stacjonarna kamera termowizyjna do pomiaru i analizy temperatury płomienia, klinkieru, stanu materiałów ogniotrwałych, monitoringu wielkości granulacji klinkieru (zbrylanie), do analizy termicznej pieca cementowego, wapiennego, keramzytowego (lub inne do odzysku materiałów np. ołowiu, metali szlachetnych).

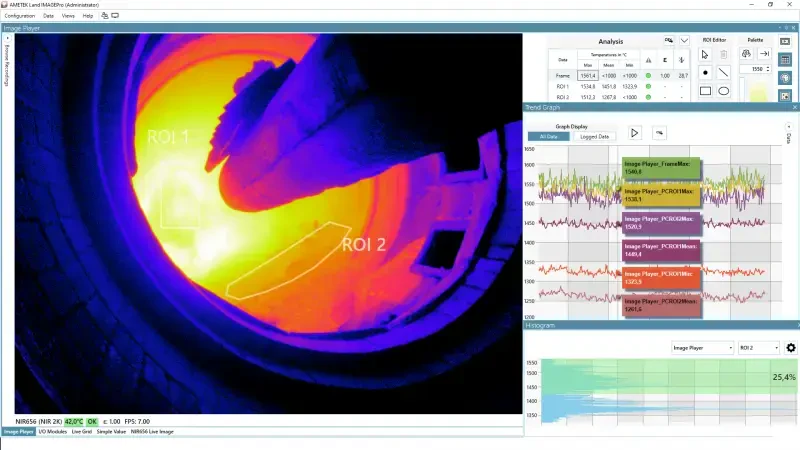

LAND NIR B TICK (Thermal Imaging Cement Kiln) - to kamera termowizyjna boroskopowa do kontroli pracy obrotowego pieca cementowego, wapiennego, keramzytowego (lub inne do odzysku materiałów np. ołowiu, metali szlachetnych). Umożliwia zarówno podgląd wizyjny do oceny produktu przez operatora jak i autonomiczną analizę obrazu termicznego, a następnie przekazywania danych temperaturowych do nadrzędnych systemów sterowania (PLC, SCADA).

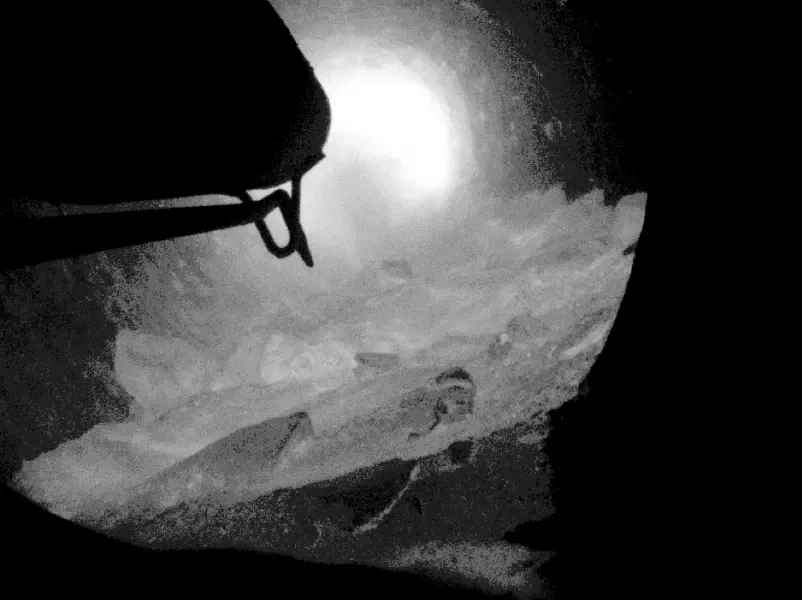

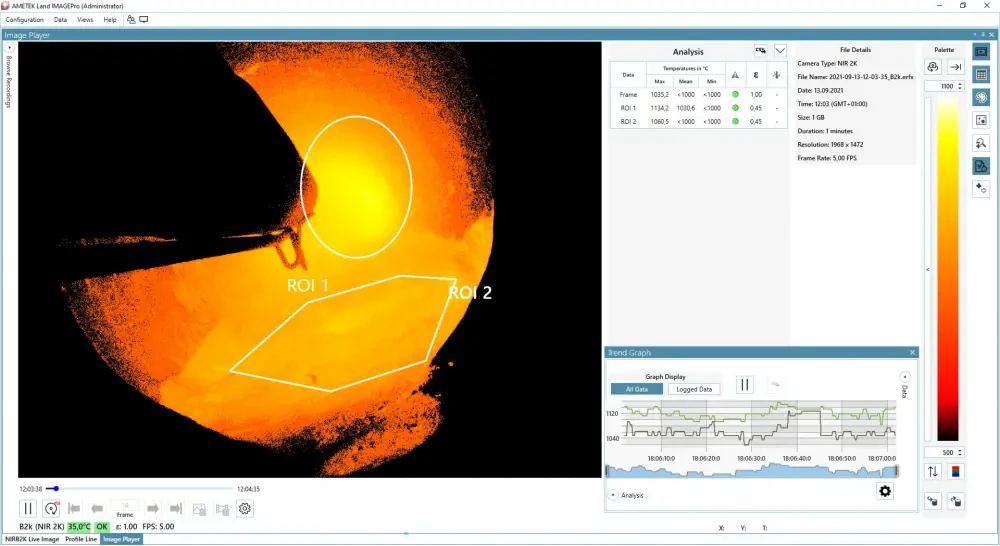

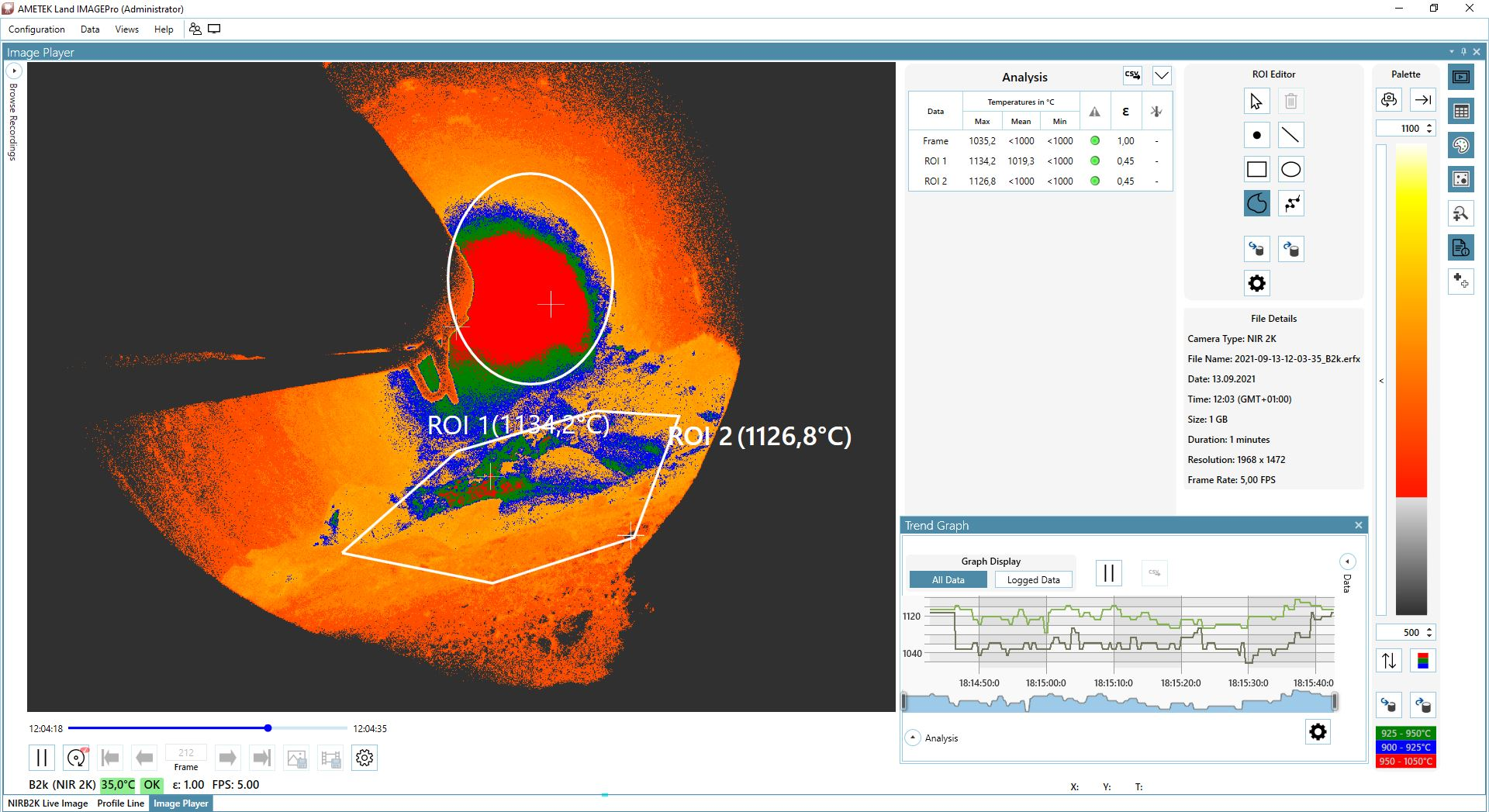

Pomiar i analiza temperatury płomienia, klinkieru, stanu materiałów ogniotrwałych, monitoringu wielkości granulacji wsadu pieca np. klinkieru (zbrylanie) itp.




MWIR-B-640 jest nieocenionym narzędziem w przedłużaniu żywotności pieca i kotła, optymalizacji wydajności produkcji, zmniejszeniu zużycia energii i poprawie równomierności wygrzewania wsadu.


Nota aplikacyjna – pomiary krytyczne w produkcji cementu

Pobierz wersję PL tutaj >



Specyfikacja

KAMERA i BOROSKOP
Zakres pomiaru:300 ... 1200 °C
500 ... 1800 °C
Rozdzielczość pikseli:640 x 480
Odpowiedź widmowa:3,9 μm
Częstotliwość wyświetlania klatek:60 fps
Detektor:FPA - Mikrobolometr
Optyka (HFOV x VFOV):90° x 67,5°
Optyka (IFOV):2,4 mrad (90°)
Zakres ostrości:1 m do nieskończoności
Średnica sondy:Ø61 mm / Ø2,4 cala
Długości sondy:305, 609 lub 914 mm
Armatura:

Do wyboru kołnierz i uszczelka 3 ”ANSI 150 RF lub kołnierz i uszczelka PN16 DN80 z rurą stojącą 12”

Okno ochronne:Szafir
Precyzja:1% odczytu (C)
Powtarzalność:1 K.
Wymiary:254 x 560 x 717 mm (lub 1021 mm lub 1326 mm)
Moc znamionowa:24 V DC
Temperatura otoczenia:-20 ... 60°C  0 ... 95% wilgotności (bez kondensacji)
Opcje chłodzenia / oczyszczania:Chłodzenie wodą / oczyszczanie powietrza
Ocena środowiskowa:IP65
ELEKTRONIKA KAMERY
Połączenia:Dane cyfrowe przez 1 GBit Ethernet (M12, 8-pinowe) Zasilanie (8-pinowe)
Funkcje alarmu:Temperatura końcówki, temperatura wewnętrzna kamery, obraz max. temperatura
Dioda sygnalizacyjna:Zasilanie, Ethernet, temperatura końcówki (zielony / żółty / czerwony)
Wymagane media:Woda, powietrze przyrządu i pobór mocy
ZASILACZ
Komponenty i połączenia:Zasilanie, komunikacja Ethernet (przełącznik), Światłowodowe łącze danych (opcja)
FCB - ocena środowiskowa:IP65 / NEMA 4
Rozmiar:380 x 380 x 211 mm
Waga:15 kg
Zatwierdzenie UL:Wymieniony na liście UL508A i CSA-C22.2 Nr pliku E499440
PRZETWARZANIE OBRAZU

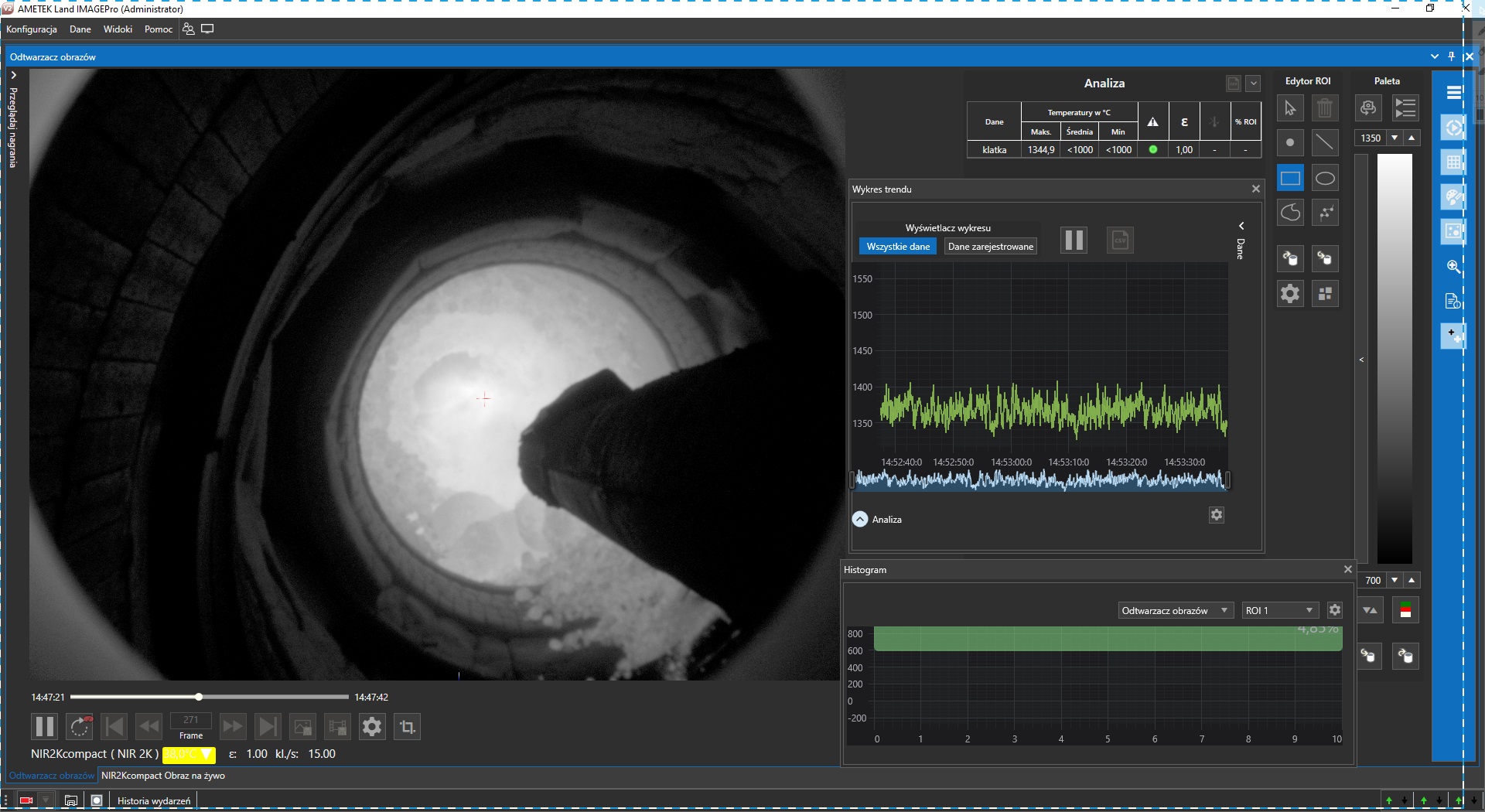

Oprogramowanie:IMAGEViewer i IMAGEPro Zaawansowane oprogramowanie do przetwarzania i kontroli obrazu
Stacja robocza:Stacja robocza PC (opcja)
Interfejs:Otwarty interfejs danych, Modbus TCP, moduły sterujące WE / WY
STANDARDOWE AKCESORIA

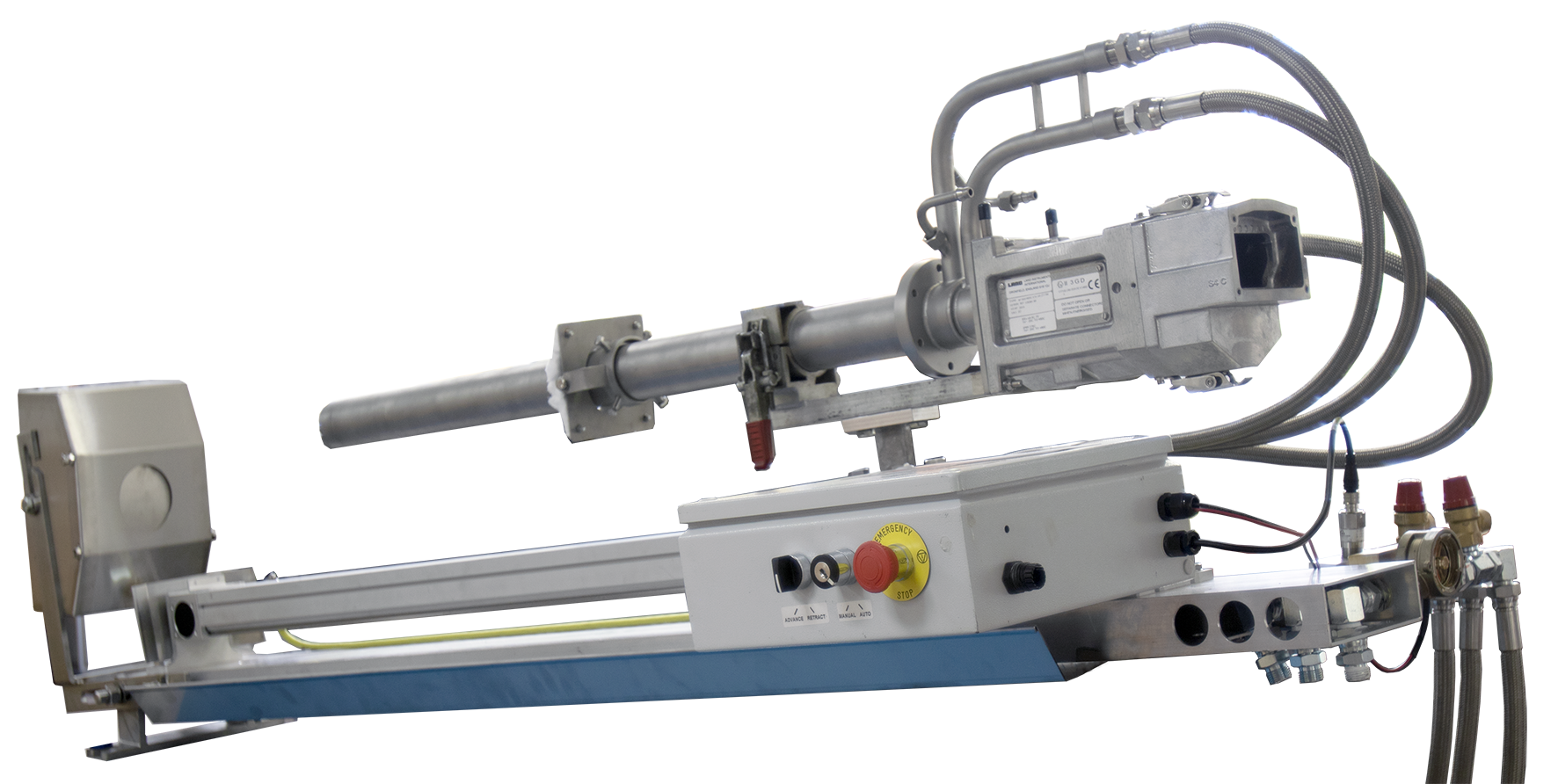

Akcesoria (opcjonalnie):Zasilanie, kable, mocowanie i rurka chłodzona wodą / przedmuch, oprogramowanie, stacja robocza, system automatycznego cofania
