Kamery termowizyjne stacjonarne

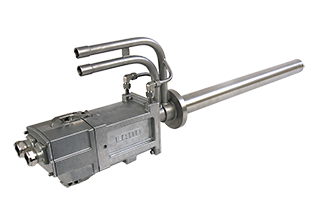

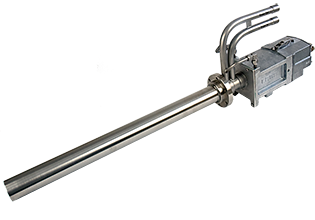

Kamera termowizyjna NIR-Borescope-640-EX z wziernikiem do pieców do reformowania
Termowizyjny układ pomiarowy NIR-Borescope-640-EX zawierający wysokotemperaturową termoodporną kamerę termowizyjną z wziernikiem o polu widzenia 90° daje możliwość ciągłego monitoringu poprzez bardzo mały otwór w ścianie pieca lub kotła.

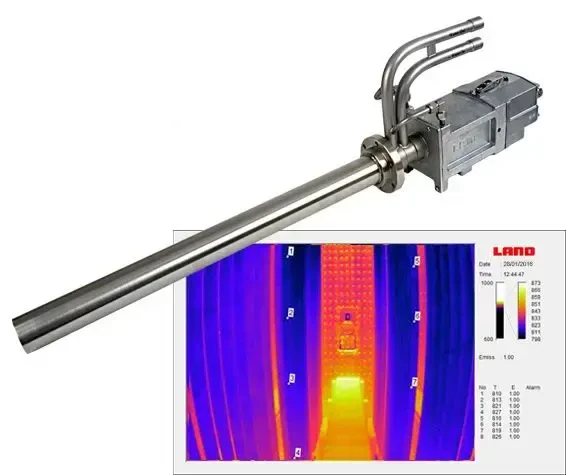

Stacjonarna kamera termowizyjna z wziernikiem do pieców

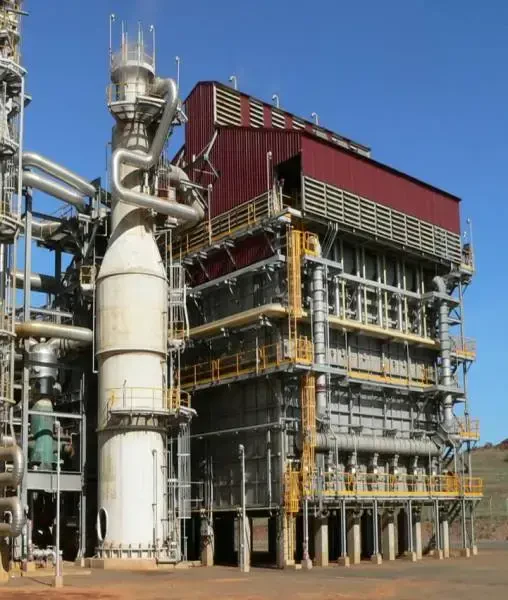

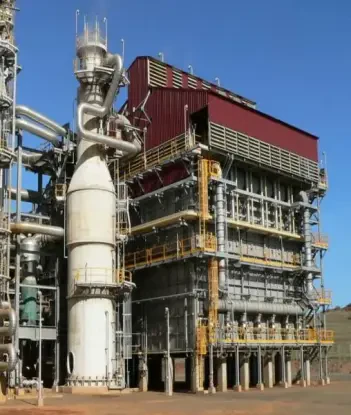

NIR-Borescope-640-EX to radiometryczna kamera termowizyjna do obrazowania na podczerwień z boroskopem krótkofalowym do ciągłego pomiaru temperatury reformera parowego i rurki krakingu oraz optymalizacji i monitorowania pieca. ATEX i IECEx zatwierdzone do Ex nA IIC T4 Gc do użytku w atmosferach gazowych strefy 2 oraz certyfikat CSA dla USA i Kanady dla klasy I, dział 2, grupy A, B, C, D T4, NIR-B-640-EX. Zapewnia obraz termiczny o wysokiej rozdzielczości z ciągłymi, precyzyjnymi pomiarami temperatury w czasie rzeczywistym zarówno ścianki rury, jak i powierzchni ściany ogniotrwałej. Kamera termowizyjna mierzy temperatury w jednym zakresie od 600 do 1800 °C i wykorzystuje najnowszą technologię obrazowania o szerokim zakresie dynamiki. Jest to optymalne rozwiązanie do zastosowań o dużej różnicy temperatur w polu widzenia, np. przy obserwacji rur i ścian pieców.
Zalety stosowania stacjonarnej kamery termowizyjnej
Dzięki systemowi NIR-B-640-EX możliwe jest wykorzystanie sprawdzonej technologii termowizyjnej NIR do dokładnego i ciągłego profilowania temperatury reformera. Automatyzacja procesu zwiększa jakość danych pomiarowych oraz jednocześnie zmniejsza ryzyko dla personelu poprzez wyeliminowanie konieczności regularnego przebywania operatora w obszarze niebezpiecznym. NIR-B-640-EX wykorzystuje najkrótszą długość fali, aby zminimalizować błędy związane ze zmienną emisyjnością, umożliwiając pobieranie, przechowywanie i analizowanie dokładnych danych punktu pomiaru temperatury przez cały okres eksploatacji reformera lub urządzenia do krakowania. Oprogramowanie do przetwarzania obrazu i danych IMAGEPro obsługuje długoterminowe trendy danych, umożliwiając optymalizację procesu oraz zapobieganie katastrofalnym awariom.

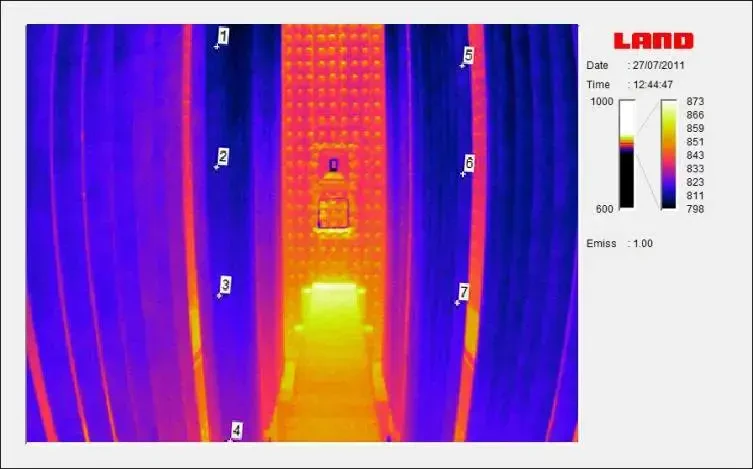

Obraz o wysokiej rozdzielczości w połączeniu z szerokokątnym polem widzenia (90° × 67,5°, 44° × 33°) umożliwia jednoczesne obrazowanie oraz pomiar wielu rur reformera lub krakera. Dzięki zaawansowanej komunikacji cyfrowej obraz i dane można obserwować w czasie rzeczywistym w sterowni zlokalizowanej w bezpiecznym obszarze. System umożliwia użytkownikowi monitorowanie i optymalizację wydajności pieca, łatwe identyfikowanie gorących i zimnych obszarów, a także wizualizację nierównomiernego ogrzewania oraz mieszanek gazów wraz z korektami prezentowanymi w czasie rzeczywistym. Podczas fazy rozruchu możliwa jest jednoznaczna identyfikacja palników działających nieprawidłowo oraz obserwacja efektu uderzających płomieni.
Główne cechy stacjonarnej kamery termowizyjnej
- Wysoka dokładność pomiaru temperatury
Umożliwia optymalną kontrolę procesu dzięki ulepszonemu obrazowaniu termicznemu. - Dane termiczne w czasie rzeczywistym w połączeniu z obrazem w wysokiej rozdzielczości
Umożliwiają rzeczywistą optymalizację pieca w czasie rzeczywistym oraz możliwość poprawy efektywności energetycznej bez obniżania żywotności reformera. - Czujnik krótkiej długości fali (Near IR)
Niska czułość na zmiany emisyjności. - Dedykowane oprogramowanie ImagePro
Punkty danych, obszary zainteresowania, automatyczne alarmy i długoterminowe trendy danych oraz łączność między systemami (DCS, OPC). - Monitorowanie 24/7
- Bezpłatna licencja eksportowa
- Szybka, bezproblemowa wysyłka
Logo ATEX
Zgodność z obszarami niebezpiecznymi
Urządzenie NIR-B-640-EX posiada atest ATEX i IECEx zgodnie z Ex nA IIC T4 Gc do użytku w atmosferach gazowych strefy 2 oraz certyfikat CSA dla USA i Kanady dla klasy I, dział 2, grupy A, B, C , D T4.
NIR-B-640-EX jest nieocenionym narzędziem do wydłużania żywotności rur reformera, optymalizacji przepustowości produkcji i redukcji zużycia energii.
Parametry
| Zakres ogniskowania | 1 m ... nieskończoność |
| Zakres pomiarowy temperatury | 600 ... 1750 °C 1000 ... 1800 °C |
| Zakres spektralny | 0,78 to 1,10 mikrometra |
| Detektor | Silicon focal plane array |
| Dokładność | ±1% |
| Pole widzenia | 90 ° |
| Producent | Land |
| Rozdzielczość | 656 x 494 |
| Temperatura pracy | do 1600 °C z chłodzeniem wodnym |
| Wielkość mierzona | rozkład temperatury różnica temperatur temperatura |
