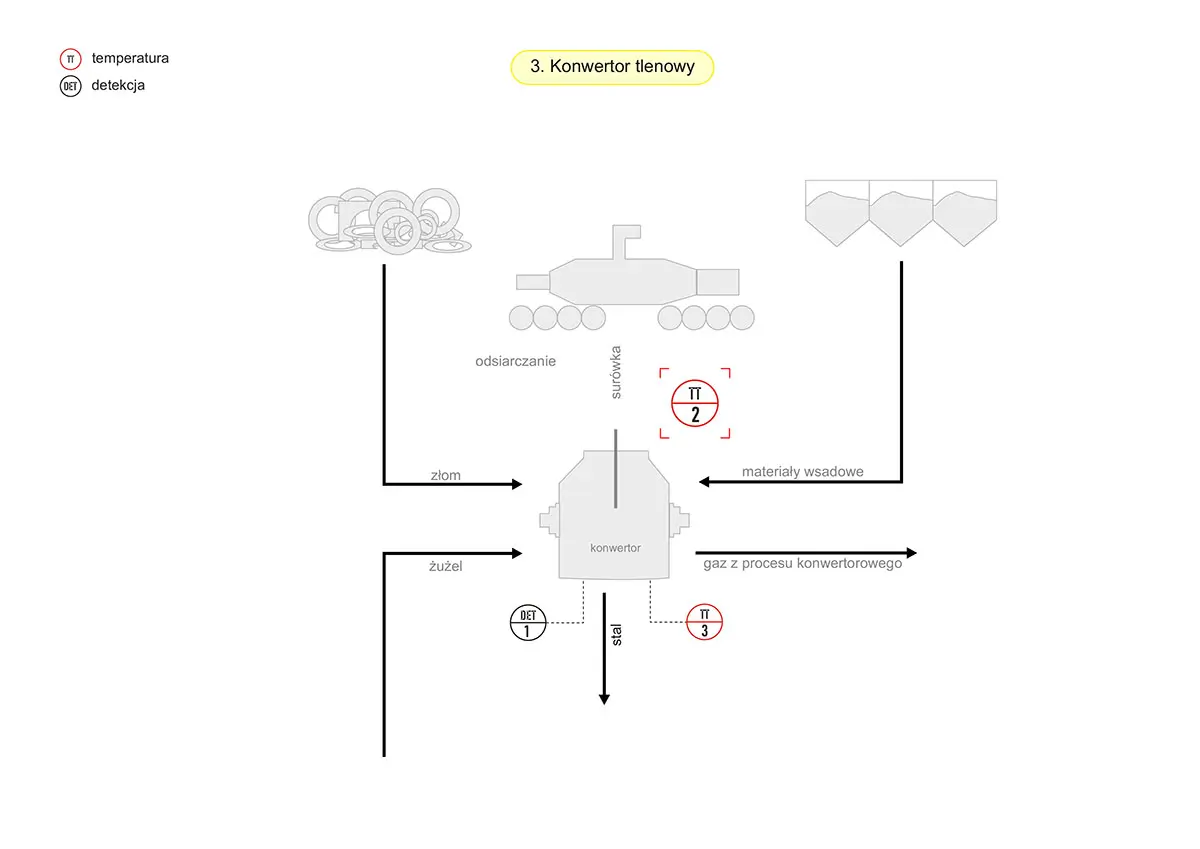

3. Konwertor tlenowy
Kontrola procesu konwertorowego
Celem procesu konwertorowego jest produkcja stali, przez utlenienie niepożądanych pierwiastków w czasie przedmuchiwania tlenem ciekłej surówki żelaza. Konwertor tlenowy składa się z dużego zbiornika stalowego, otwartego od góry i wyłożonego zasadowymi materiałami ogniotrwałymi. Specjalna konstrukcja pozwala na pochylanie zbiornika i na obrót wokół jego osi o 360°. Nad zbiornikiem usytuowany jest okap z systemem odciągu, chłodzony wodą i odprowadzający gorące gazy odlotowe do oczyszczalni gazów. Wsad żelazonośny dla konwertorów stanowią głównie ciekła surówka i złom stalowy. Jako uzupełnienie wsadu może być stosowana surówka stała i złom surówkowy. Materiałami żużlotwórczymi są: wapno palone, dolomit palony i surowy, kawałkowy żużel stalowniczy.
Pozapiecowa obróbka stali obejmuje wytwarzanie i obróbkę ciekłej stali po spuście z konwertorów tlenowych do momentu odlewania stali. Zwykle prowadzona jest na stanowiskach obróbki kadziowej, a jej celem jest:
• ograniczenie zawartości siarki w stali,
• odtlenienie stali,
• końcowa regulacja składu chemicznego,
• ujednorodnienie składu chemicznego i temperatury w całej objętości kąpieli,
• regulacja temperatury do poziomu wymaganego przez technologię ciągłego odlewania,
• usunięcie niepożądanych gazów, jak wodór i azot,
• usunięcie wtrąceń niemetalicznych (WN),
• modyfikacja pozostałych wtrąceń niemetalicznych.
Stanowiska obróbki kadziowej spełniają także funkcję bufora i umożliwiają odlewanie w procesie COS (zachodzi ciągłość sekwencji).

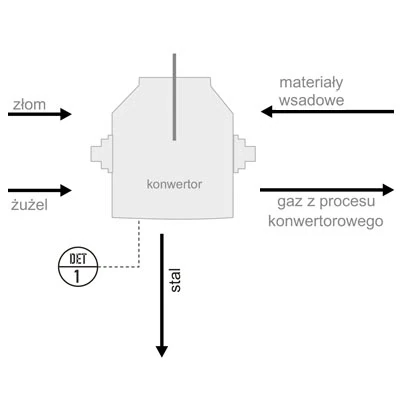

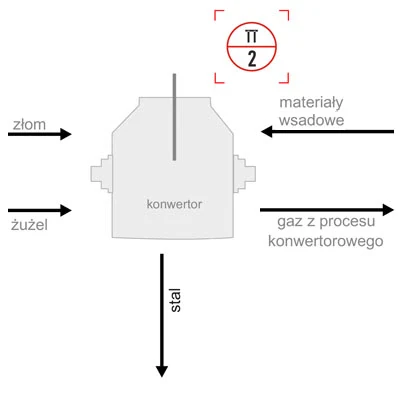

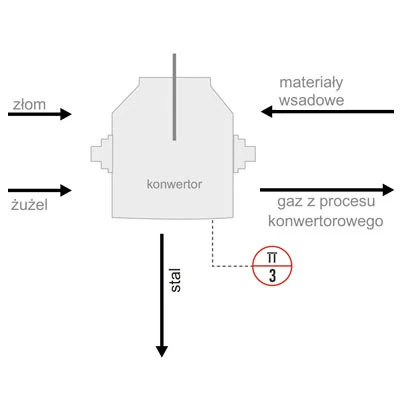

Na tych etapach produkcji stali kontroluje się między innymi ilość żużla transportowanego do kadzi oraz temperaturę ciekłej stali.
Aplikacje
Nasze rozwiązania
Kamera termowizyjna LAND SDS - system detekcji żużla w stali
Kamera termowizyjna LAND SDS (Slag Detection System) - system detekcji żużla w strudze stali. Kamera dedykowana dla wszystkich rodzajów stalowni.
Pirometr do pomiaru ciekłego żeliwa i staliwa Cyclops 055L Meltmaster
Przenośny pirometr Land Cyclops 055L do szybkiego oraz bezkontaktowego pomiaru temperatury ciekłego metalu. Pirometr 055L dokonuje pomiaru w zakresie od +1000 do +2000°C. Dzięki specjalnie dobranemu zakresu spektralnemu pirometrów, możliwa jest minimalizacja błędów pomiaru spowodowanego zmianą współczynnika emisyjności oraz absorpcją atmosfery. Pirometr mierzy z dokładnością ±0,5% wartości mierzonej. Wyposażony w 4-cyfrowy LCD wyświetlacz z podświetlaniem.
Kamera termowizyjna LAND MWIR 640
Kamera termowizyjna działająca na średnich falach IR, dla pomiaru temperatury od 300 do 1800 °C w dwóch zakresach z wyborem różnych optyk i pól widzenia. Pełna integracja, autonomiczne działanie i szereg akcesoriów.
Kamera termowizyjna LAND LWIR 640
Kamera termowizyjna 640x480 działająca na długich falach IR, dla pomiaru temperatury od -20 do 1500°C w sześciu podzakresach z wyborem różnych optyk i pól widzenia. Pełna integracja, autonomiczne działanie i szereg akcesoriów.
