Kamera termowizyjna LAND SDS - system detekcji żużla w stali

Kamera termowizyjna LAND SDS (Slag Detection System) - system detekcji żużla w strudze stali dla wszystkich rodzajów stalowni.

Zastosowanie kamer termowizyjnych LAND SDS

System wykrywania żużla (SDS) to sprawdzone rozwiązanie dokładnego i terminowego wykrywania przenoszenia żużla w procesie produkcji stali. Umożliwia to zakładom poprawę jakości produktu, zmniejszenie przenoszenia żużla i poprawę bezpieczeństwa operatora. Firma Land ma ponad 60-letnie doświadczenie w przemyśle stalowym. System wykrywania żużla (SDS), oparty o kamery termowizyjne, zapewnia lepszą wydajność, wyższą jakość stali i mniej kosztowną obróbkę końcową. Dodatkową korzyścią jest zmniejszenie zużycia materiałów ogniotrwałych kadzi.

Zasady działania kamery termowizyjnej LAND SDS

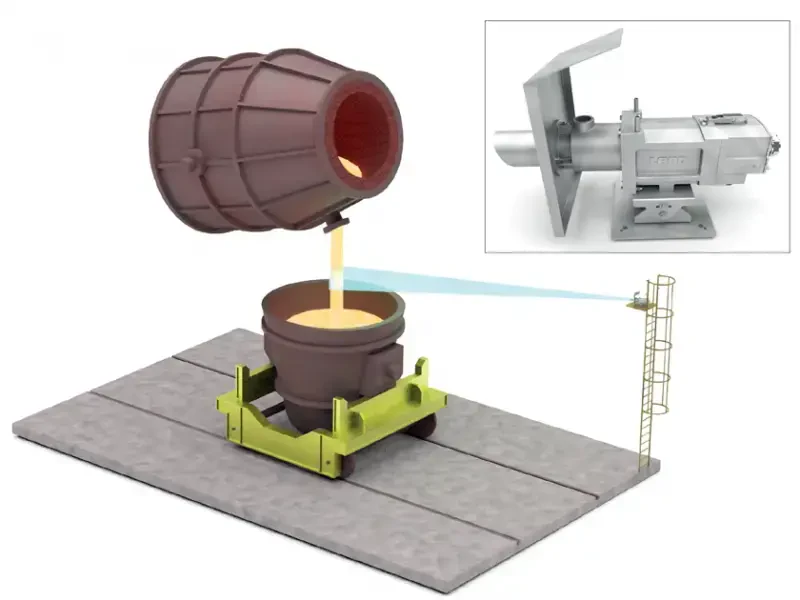

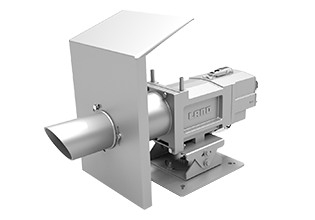

Pod koniec spustu poziomy żużla i stali gwałtownie się odwracają. Szybkie zamknięcie otworu spustowego po uruchomieniu alarmu jest konieczne, aby zapobiec nadmiernemu poziomowi żużla w kadzi. LAND SDS, o wysokiej rozdzielczości, wykorzystuje kamerę termowizyjną do wykrywania przejścia między stalą a żużlem. Dedykowana kamera ma specjalną konstrukcję, aby przetrwać w trudnych warunkach pracy. Kamera termowizyjna wykorzystuje określoną długość fali, aby zmniejszyć „przerwy w dostawie energii” spowodowane przez dym i opary. Dane są prezentowane operatorowi w czasie rzeczywistym, umożliwiając mu podejmowanie świadomych decyzji dotyczących procesu spustu.
System jest odpowiedni dla producentów stali wtórnej (np. EAF, BOF), w tym stali nierdzewnej. Warianty systemu są również dostępne dla miedzi lub platyny na żądanie. W razie potrzeby system może również służyć do wskazywania wysokości wolnej burty.

Główne cechy kamer termowizyjnych LAND SDS

  • Poprawa jakości produktu

    Wykazano, że poprawia czas reakcji operatora i spójność pod koniec każdego dotknięcia. Powoduje to typowe zmniejszenie głębokości żużla nawet o 25% w porównaniu z tradycyjnymi metodami monitorowania.
  • Zmniejszone koszty przetwarzania operacyjnego

    Koszt dodatkowego czasu przetwarzania i materiałów może być znacznym obciążeniem dla działającego zakładu. Kontrolując przenoszenie żużla, można ograniczyć lub wyeliminować kosztowne dalsze przetwarzanie, poprawiając wydajność zakładu i marże operacyjne.
  • Działanie automatyczne

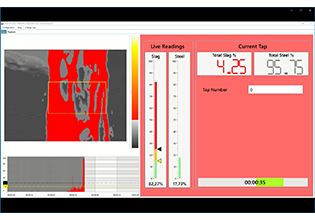

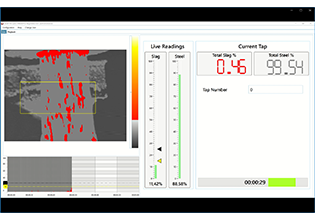

    Po rozpoczęciu spustu oprogramowanie dedykowane aplikacji rejestruje go przy użyciu algorytmu identyfikacji strumienia, tworząc dziennik danych i wykres do kontroli jakości. Dołączony jest mechanizm śledzenia strumienia, aby zapewnić niezawodne działanie w typowych warunkach instalacyjnych. Kiedy pojawia się żużel i przekracza ilość określoną przez operatora, automatycznie uruchamia się alarm. System został zaprojektowany tak, aby zapewnić dokładne wykrywanie stali/żużla niezależnie od masy ładunku i bez interwencji operatora.

System wykrywania żużla firmy AMETEK Land to najnowsze rozwiązanie do monitorowania i ograniczania przenoszenia żużla w stalowniach. Udowodniono, że system zmniejsza przenoszenie żużla, oszczędza pieniądze i poprawia bezpieczeństwo operatora.
