| KAMERA i BOROSKOP | |
| Zakres pomiaru: | 300 ... 1200 °C 500 ... 1800 °C |
| Rozdzielczość pikseli: | 640 x 480 |
| Odpowiedź widmowa: | 3,9 μm |
| Częstotliwość wyświetlania klatek: | 60 fps |
| Detektor: | FPA - Mikrobolometr |
| Optyka (HFOV x VFOV): | 90° x 67,5° |
| Optyka (IFOV): | 2,4 mrad (90°) |
| Zakres ostrości: | 1 m do nieskończoności |
| Średnica sondy: | Ø61 mm / Ø2,4 cala |
| Długości sondy: | 305, 609 lub 914 mm |
| Armatura: | Do wyboru kołnierz i uszczelka 3” ANSI 150 RF lub kołnierz i uszczelka PN16 DN80 z rurą stojącą 12” |
| Okno ochronne: | Szafir |
| Precyzja: | 1% odczytu (C) |
| Powtarzalność: | 1 K. |
| Wymiary: | 254 x 560 x 717 mm (lub 1021 mm lub 1326 mm) |
| Moc znamionowa: | 24 V DC |
| Temperatura otoczenia: | -20 do 60 °C 0-95% wilgotności (bez kondensacji) |
| Opcje chłodzenia / oczyszczania: | Chłodzenie wodą / oczyszczanie powietrza |
| Ocena środowiskowa: | IP65 |
| ELEKTRONIKA KAMER TERMOWIZYJNYCH | |
| Połączenia: | Dane cyfrowe przez 1 GBit Ethernet (M12, 8-pinowe) Zasilanie (8-pinowe) |
| Funkcje alarmu: | Temperatura końcówki, temperatura wewnętrzna kamery, obraz max. temperatura |
| Dioda sygnalizacyjna: | Zasilanie, Ethernet, temperatura końcówki (zielony / żółty / czerwony) |
| Wymagane media: | Woda, powietrze przyrządu i pobór mocy |
| ZASILACZ | |
| Komponenty i połączenia: | Zasilanie, komunikacja Ethernet (przełącznik) Światłowodowe łącze danych (opcja) |
| FCB - ocena środowiskowa: | IP65 / NEMA 4 |
| Rozmiar: | 380 x 380 x 211 mm |
| Waga: | 15 kg |
| Zatwierdzenie UL: | Wymieniony na liście UL508A i CSA-C22.2 Nr pliku E499440 |
| PRZETWARZANIE OBRAZU | |
| Oprogramowanie: | IMAGEViewer i IMAGEPro Zaawansowane oprogramowanie do przetwarzania i kontroli obrazu |
| Stacja robocza: | Stacja robocza PC (opcja) |
| Interfejs: | Otwarty interfejs danych, Modbus TCP, moduły sterujące WE / WY |
| STANDARDOWE AKCESORIA | |
| Akcesoria (opcjonalnie): | Zasilanie, kable, mocowanie i rurka chłodzona wodą / przedmuch, oprogramowanie, stacja robocza, system automatycznego cofania |
Kamery termowizyjne stacjonarne

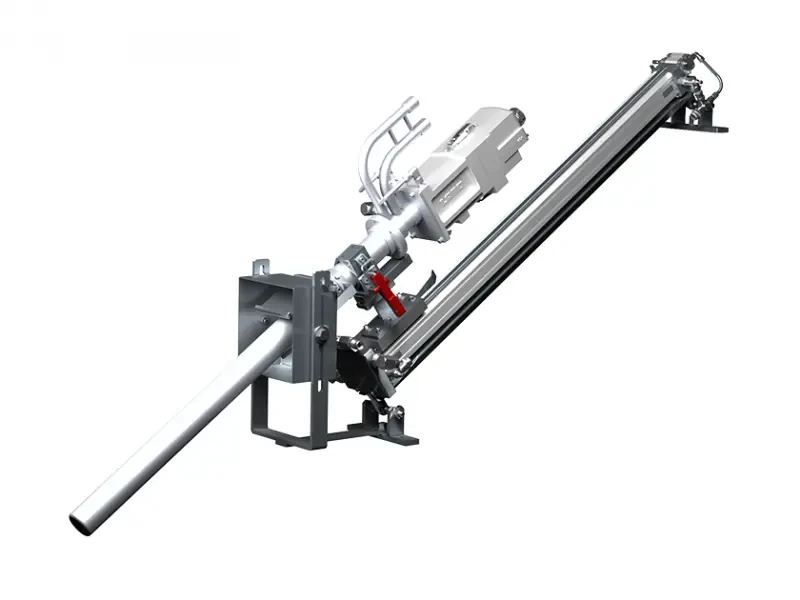

Kamera termowizyjna LAND MWIR-Borescope-640 do pieców przemysłowych i kotłów energetycznych
Kod produktu: LAND MWIR-Borescope-640
Kamera termowizyjna boroskopowa z filtrowaniem widmowym eliminującym płomienie - do pieców przemysłowych i kotłów energetycznych. Umożliwia przenikanie i pomiar temperatury przez dym, pył oraz gazy spalinowe.
Kamera termowizyjna w profilowaniu temperatury pieca
Kamera MWIR-B-640 wykorzystuje sprawdzoną technologię termowizyjną do dokładnego i ciągłego profilowania temperatury pieca i/lub materiału wsadowego. Mając tylko mały otwór w ścianie, kamera termowizyjna MWIR-B-640 może dokładnie profilować temperaturę całego pieca bez wpływu na atmosferę pieca, temperaturę wsadu lub zużycie energii. Kamera termowizyjna MWIR-B-640 jest idealna do stosowania w przemyśle przetwórstwa węglowodorów (HPI), obejmującym piece do reformowania, piece grzewcze, a także kotły biomasowe, kotły węglowe, kotły do wypalania cementu, piece do wyżarzania oraz procesy obróbki cieplnej.
Kamera termowizyjna odporna na dym
Kamera termowizyjna MWIR-B-640 zapewnia ciągły oraz wyraźny obraz, nawet w atmosferze silnego dymu i gorącego pieca, co nie jest możliwe w przypadku systemów kamer wizyjnych pieca.
ADVANCED Spectral FILTERING
Zaawansowany system filtracji spektralnej w kamerze LAND MWIR-Borescope-640 zwiększa precyzję i niezawodność pomiarów. Działa stabilnie przez całą dobę, 7 dni w tygodniu.
Zapewnia widoczność przez pyliste/zadymione atmosfery pieca dzięki zastosowaniu detektora na średniej długości fali 3,9 um.
Kamera termowizyjna do pieców i kotłów MWIR-B-640 umożliwia bardzo dokładne i w pełni radiometryczne pomiary temperatury, które mogą być pobierane, przechowywane i analizowane w czasie całego okresu eksploatacji pieca/kotła. Zaawansowane oprogramowanie kamery termowizyjnej do obrazowania termicznego i przetwarzania danych IMAGE Pro obsługuje długoterminowe trendy danych. Umożliwia to wczesne wykrywanie wycieków i zmiany temperatury oraz osiągnięcie optymalizacji procesu.
Operatorzy mają wyraźny widok na krytyczne obszary pieca/kotła z ponad 300 000 dokładnymi punktami temperatury. Kamera termowizyjna dokonuje pomiaru temperatury w zakresie 300 ... 1200 °C oraz 500 ... 1800 °C. Kamera termowizyjna do pieców MWIR-B-640 zapewnia zaawansowaną komunikację cyfrową za pośrednictwem oprogramowania IMAGE Pro.
OPCJONALNE SYSTEMY AUTOMATYCZNEGO WYCOFANIA

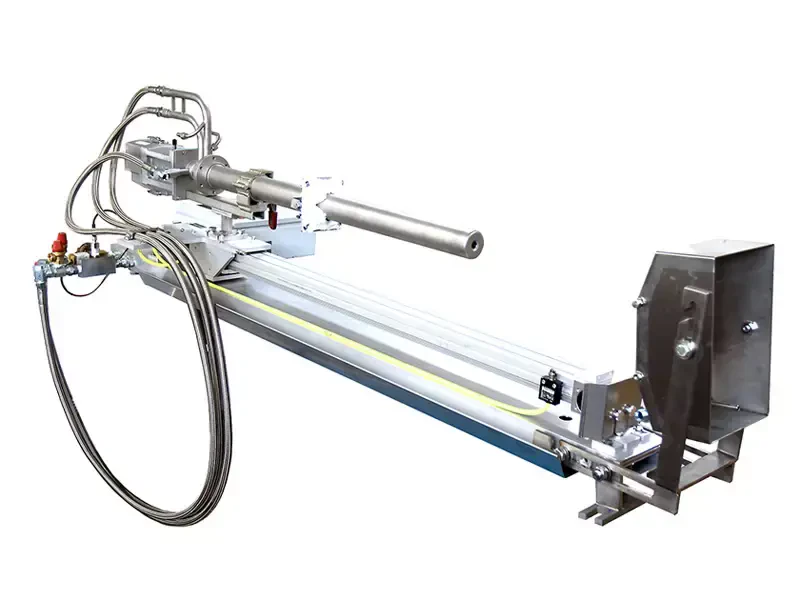

Zaprojektowane, aby automatycznie cofać i chronić kamerę termowizyjną przed uszkodzeniem przez przegrzanie w przypadku utraty przepływu wody, ciśnienia powietrza, zasilania elektrycznego, oraz przegrzania końcówki boroskopu.

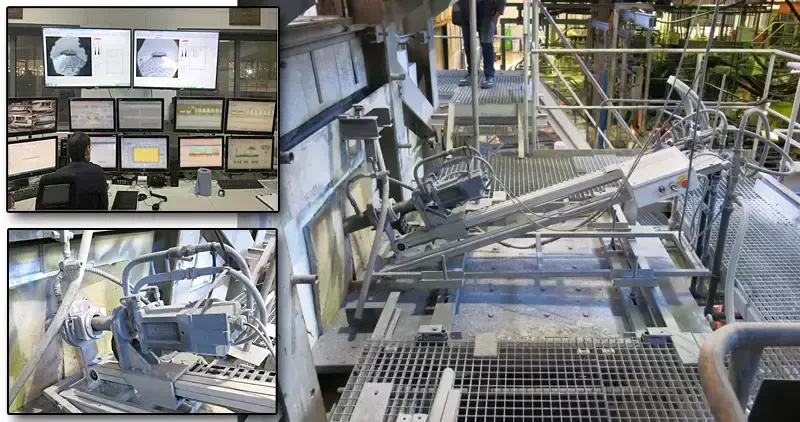

Monitoring temperatury pieca

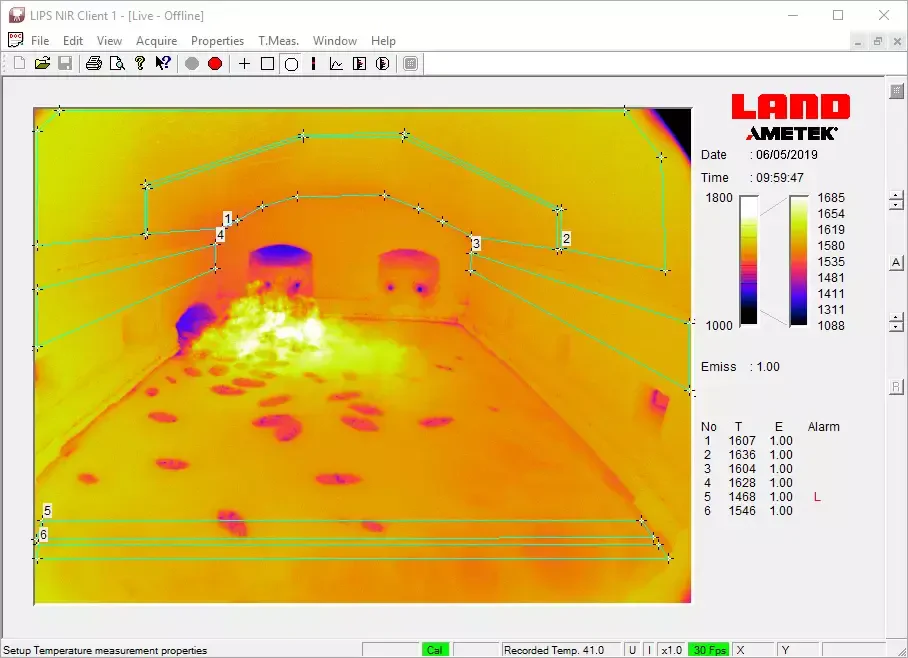

Dzięki zastosowaniu w piecu kamery termowizyjnej można skutecznie monitorować wydajność pieca w celu łatwej identyfikacji gorących i zimnych obszarów. Wszelkie nierównomierne nagrzewanie można wizualizować z korektami przeglądanymi w czasie rzeczywistym.
Obraz o wysokiej rozdzielczości w połączeniu z szerokokątnym polem widzenia (90°), pozwala na jednoczesne obrazowanie oraz pomiary wielu obszarów. Dzięki szerokiemu widokowi wewnątrz pieca dane obrazu mogą być przeglądane na bieżąco z bezpiecznego pomieszczenia operatora.
Kamera termowizyjna w optymalizacji pracy pieca/kotła
Kamera termowizyjna do kotłów i pieców MWIR-B-640 i ciągły monitoring temperatury pozwalają przedłużyć żywotność pieca/kotła, pomagają w optymalizacji wydajności produkcji, redukcji zużycia energii i poprawie równomierności wygrzewania wsadu.
Zobacz przykład zastosowania kamery w hutnictwie:
Zalety stosowania kamer termowizyjnych MWIR-B-640
"Brudne" paliwa i atmosfera pieca specyficzna dla aplikacji wymagają rozwiązania do obrazowania termicznego z zaawansowanym filtrowaniem widmowym oraz wysoką rozdzielczością termiczną i przestrzenną, aby zapewnić wyraźne obrazy na żywo pieca (i wsadu) lub kotła.
Specyfikacja kamer termowizyjnych MWIR-B-640
