4. Elektryczny piec łukowy

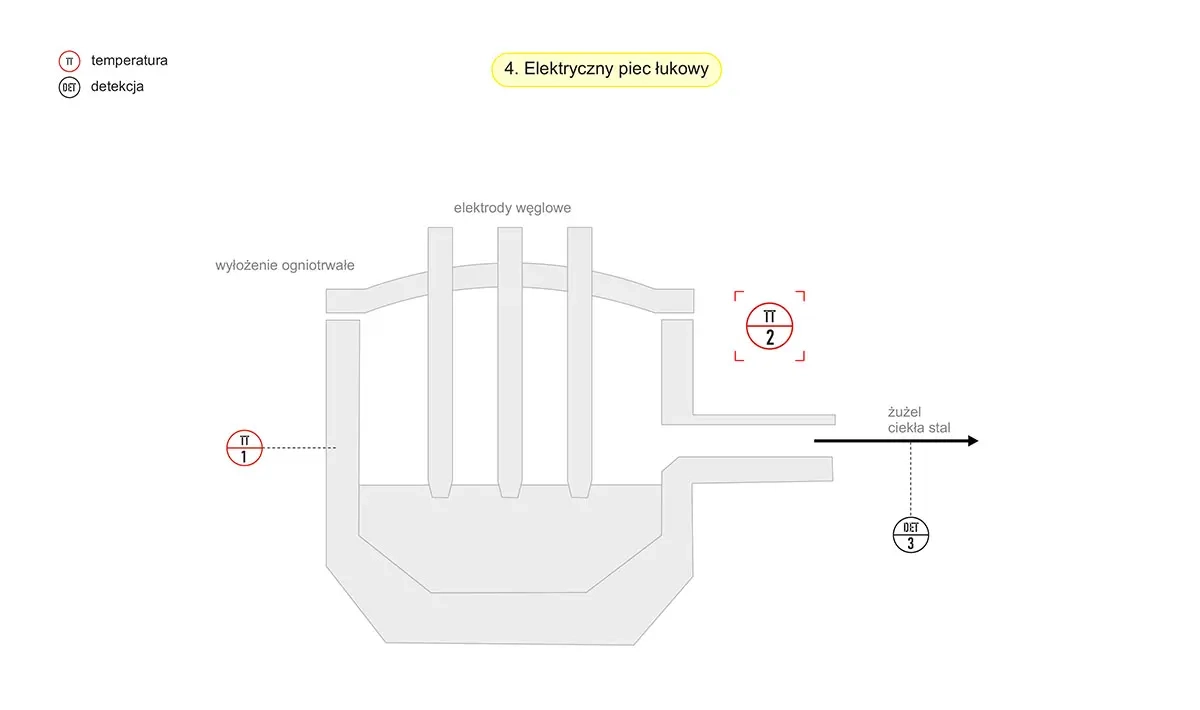

Kontrola procesu w elektrycznym piecu łukowym
Elektryczny piec łukowy (EAF) wytwarza stal z mieszaniny złomu i żelaza bezpośrednio zredukowanego (DRI), wykorzystując ciepło wytwarzane przez łuk elektryczny. Umożliwia nagrzewanie roztapianego wsadu do temperatur od 1400°C do 2000°C, do formowania stopionej stali.
Pozapiecowa obróbka stali obejmuje wytwarzanie i obróbkę ciekłej stali po spuście z konwertorów tlenowych, do momentu odlewania stali. Zwykle prowadzona jest na stanowiskach obróbki kadziowej, a jej celem jest:
• ograniczenie zawartości siarki w stali,
• odtlenienie stali,
• końcowa regulacja składu chemicznego,
• ujednorodnienie składu chemicznego i temperatury w całej objętości kąpieli,
• regulacja temperatury do poziomu wymaganego przez technologię ciągłego odlewania,
• usunięcie niepożądanych gazów, jak wodór i azot,
• usunięcie wtrąceń niemetalicznych (WN),
• modyfikacja pozostałych wtrąceń niemetalicznych.
Stanowiska obróbki kadziowej spełniają także funkcję bufora i umożliwiają odlewanie w procesie COS (zachodzi ciągłość sekwencji).

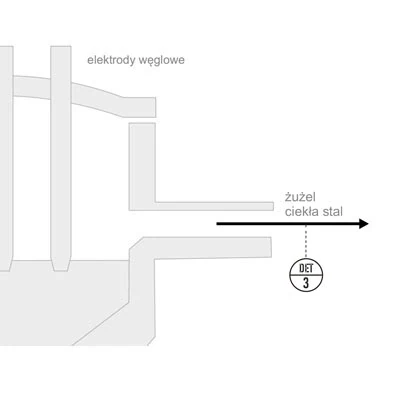

Na tych etapach produkcji stali monitoruje się między innymi ilość żużla transportowanego do kadzi oraz temperaturę płaszcza kadzi.
Aplikacje
Nasze rozwiązania
Kamera termowizyjna LAND MWIR 640
Kamera termowizyjna działająca na średnich falach IR, dla pomiaru temperatury od 300 do 1800 °C w dwóch zakresach z wyborem różnych optyk i pól widzenia. Pełna integracja, autonomiczne działanie i szereg akcesoriów.
Kamera termowizyjna LAND LWIR 640
Kamera termowizyjna 640x480 działająca na długich falach IR, dla pomiaru temperatury od -20 do 1500°C w sześciu podzakresach z wyborem różnych optyk i pól widzenia. Pełna integracja, autonomiczne działanie i szereg akcesoriów.
Pirometr do pomiaru ciekłego żeliwa i staliwa Cyclops 055L Meltmaster
Przenośny pirometr Land Cyclops 055L do szybkiego oraz bezkontaktowego pomiaru temperatury ciekłego metalu. Pirometr 055L dokonuje pomiaru w zakresie od +1000 do +2000°C. Dzięki specjalnie dobranemu zakresu spektralnemu pirometrów, możliwa jest minimalizacja błędów pomiaru spowodowanego zmianą współczynnika emisyjności oraz absorpcją atmosfery. Pirometr mierzy z dokładnością ±0,5% wartości mierzonej. Wyposażony w 4-cyfrowy LCD wyświetlacz z podświetlaniem.

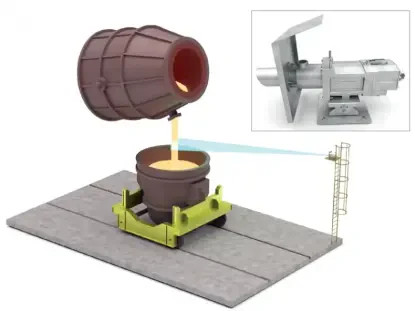

Kamera termowizyjna LAND SDS - system detekcji żużla w stali
Kamera termowizyjna LAND SDS (Slag Detection System) - system detekcji żużla w strudze stali. Kamera dedykowana dla wszystkich rodzajów stalowni.
