Kamery termowizyjne stacjonarne

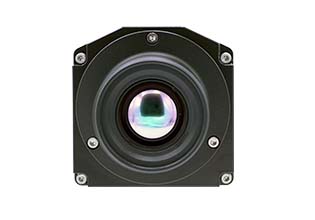

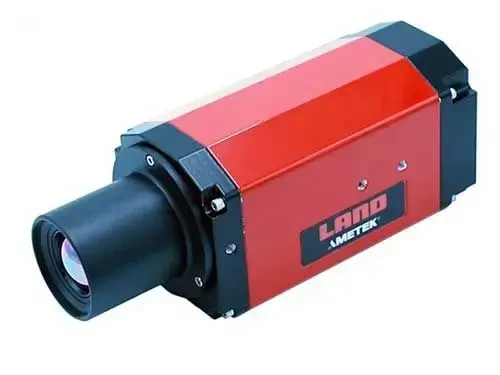

Kamera termowizyjna LAND LWIR 640
Kamera termowizyjna LWIR 640 działająca na długich falach IR, dla pomiaru temperatury od -20 do 1000°C w dwóch zakresach, z wyborem różnych optyk i pól widzenia. Kamera termowizyjna pozwala na pełną integrację z systemem nadrzędnym, w tym z systemami opartymi na technologiach z zakresu Przemysł 4.0. Kamerę cechuje autonomiczne działanie w wielu zastosowaniach przemysłowych, szeroki wybór akcesoriów i zaawansowane oprogramowanie termowizyjne do przetwarzania obrazu.
Kamera termowizyjna do przemysłowych zastosowań, do 1000°C
Zapewnia pełny zakres pomiaru temperatury od -20 do 1000°C w dwóch zakresach z wyborem różnych optyk i soczewek.
Zintegrowany serwer sieciowy z wieloma opcjami wejść/wyjść umożliwia autonomiczne używanie kamery lub łatwą integrację z nowymi lub istniejącymi systemami sterowania procesami. Serwer sieciowy zapewnia łatwy dostęp do kamery, sterowanie i konfigurację za pomocą standardowej przeglądarki.
Kamera termowizyjna LWIR-640 mierzy i przesyła na żywo obrazy o rzeczywistej temperaturze z prędkością do 60 klatek na sekundę, zapewniając bardzo precyzyjne pomiary temperatury i profile termiczne, w celu ciągłej kontroli, dokumentowania i wizualizacji procesów przemysłowych.
Kamera termowizyjna - główne parametry:
| DŁUGA DŁUGOŚĆ FALI: | LWIR 8 ... 14 μm |
|---|---|
| ZAKRES TEMPERATURY: | -20...120°C | 0 ... 500°C | 100 ... 1000°C |
| Odpowiedź spektralna: | 8 ... 14 μm |
| Rozdzielczość pikseli: | 640 × 480 pikseli |
| Częstotliwość wyświetlania klatek: | 60 Hz / 7,5 Hz |
| Optyka (FOV): | 50° x 37° / 25° x 19° / 12° x 9° / 6° x 4° |
| Interfejs: | Gbit-Ethernet / PoE |
| Opcje we/wy: | 3x analogowe/cyfrowe we/wy |
| Inteligentne funkcje: | Zintegrowany serwer WWW |
| Zgodność z obszarami niebezpiecznymi: | Dostępna obudowa przeciwwybuchowa |
| Optyka (HFOV x VFOV) | -20 - 120 °C | 0–500 °C | 100 - 1000 °C |
| 6° x 4° | - | tak | tak |
| 12° x 9° | - | tak | tak |
| 25° x 19° | tak | tak | tak |
| 50° x 37° | tak | tak | tak |

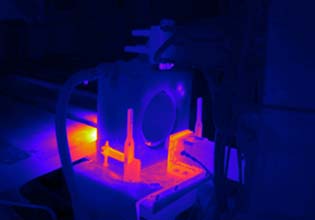

Przemysłowe obrazowanie termiczne
Kamera termograficzna z wysoką jakością obrazu
Zaawansowane oprogramowanie termowizyjne IMAGEViewer i IMAGEPro
Zastosowania kamery termowizyjnej LWIR-640
Pełna specyfikacja kamery termowizyjnej LWIR-640
| JEDNOSTKA KAMERY | ||||
| Zakres pomiaru: | -20...120°C lub 0 ... 500°C lub 100 ... 1000°C | |||
| Rozdzielczość pikseli: | 640 × 480 | |||
| Rozmiar/rozstaw pikseli: | 17 μm | |||
| Odpowiedź spektralna: | 8 ... 14 μm | |||
| Maksymalna liczba klatek na sekundę: | 60 kl./s lub 7,5 kl./s | |||
| Detektor: | 640 × 480 niechłodzony detektor krzemu amorficznego | |||
| Optyka (HFOV x VFOV): | 50° x 37° lub 25° x 19° lub 12° x 9° lub 6° x 4° | |||
| Zakres ostrości: | Min. 0,3 m do nieskończoności (fokus zmotoryzowany) | |||
| Dokładność: | 1,5% lub 2°C odczytu | |||
| NETD: | 40 mK (@ 20°C) (-20 ... 120°C) 7,5 Hz | |||
| Wymiary: | 80 × 80 × 222 mm (maks.) (z obiektywem) | |||
| Moc znamionowa: | 12 ... 24 V DC, +/-10% 12 W / IEEE 802.3 przy PoE+ | |||
| Waga: | 1,6 kg | |||
| Temperatura otoczenia: | -20 ... 60°C (0 ... 95% wilgotności, bez kondensacji) | |||
| Ocena środowiskowa: | IP65/NEMA 4 | |||
| Zgodność: | EMC (EN 61326-1) | |||
| ŁĄCZNOŚĆ I USŁUGI | ||||

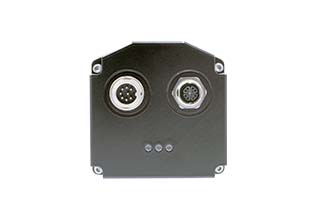

| Połączenia cyfrowe: | 8-stykowe złącze M12 X z kodowaniem: 10/100/1000 Ethernet i IEEE 802.3 przy PoE+ Przeglądarka internetowa do ustawiania i wewnętrznego przetwarzania obrazu konfiguracja analogowych wejść/wyjść | |||
| Połączenia analogowe: | 8 pinowe złącze wiążące: 2 piny - 12 ... 24 V DC Wejście zasilania | |||
| Dioda sygnalizacyjna: | Widoczny z tyłu , 3 × diody LED - Zasilanie/stan, komunikacja Ethernet i temperatura wewnętrzna kamery | |||
| Dodatkowa ochrona: | Woda chłodząca, powietrze do chłodzenia i/lub czyszczenia optyki przy użyciu opcjonalnych obudów | |||
| INTELIGENTNA FUNKCJONALNOŚĆ | ||||
| Zintegrowany serwer WWW: | Zdalny dostęp przez interfejs Gbit Ethernet Zintegrowany serwer sieciowy zapewnia obraz termiczny na żywo | |||
| Działanie autonomiczne: | 3 ROI i konfiguracja zintegrowanych wejść/wyjść dla w pełni autonomicznej pracy | |||
| MODUŁ ZASILACZA TERMICZNEGO (HOTED UL) | ||||
| Komponenty i połączenia: | Zasilanie, komunikacja GBit Ethernet (przełącznik)/PoE+, światłowodowe połączenie danych | |||
| Ocena środowiskowa: | IP65 / NEMA 4 | |||
| Rozmiar: | 380 × 380 × 211 mm | |||
| Waga: | 15 kg | |||
| Zatwierdzenie UL: | Na liście UL508A i CSA-C22.2 nr E499440 | |||
| PRZETWARZANIE OBRAZU | ||||
| Zintegrowany serwer WWW: | Zintegrowany serwer WWW dostępny przez standardową przeglądarkę internetową | |||
| Oprogramowanie: | IMAGEPro, IMAGEPro Specyficzne dla aplikacji (np. Monitor zasobów, Monitoring Flary, Monitoring składów) | |||
| Stacja robocza: | Stacja robocza PC (opcja) | |||
| Interfejs: | Otwarty interfejs danych (ODI), Modbus TCP, jednostka We/Wy Moxa | |||
| STANDARDOWE AKCESORIA | ||||

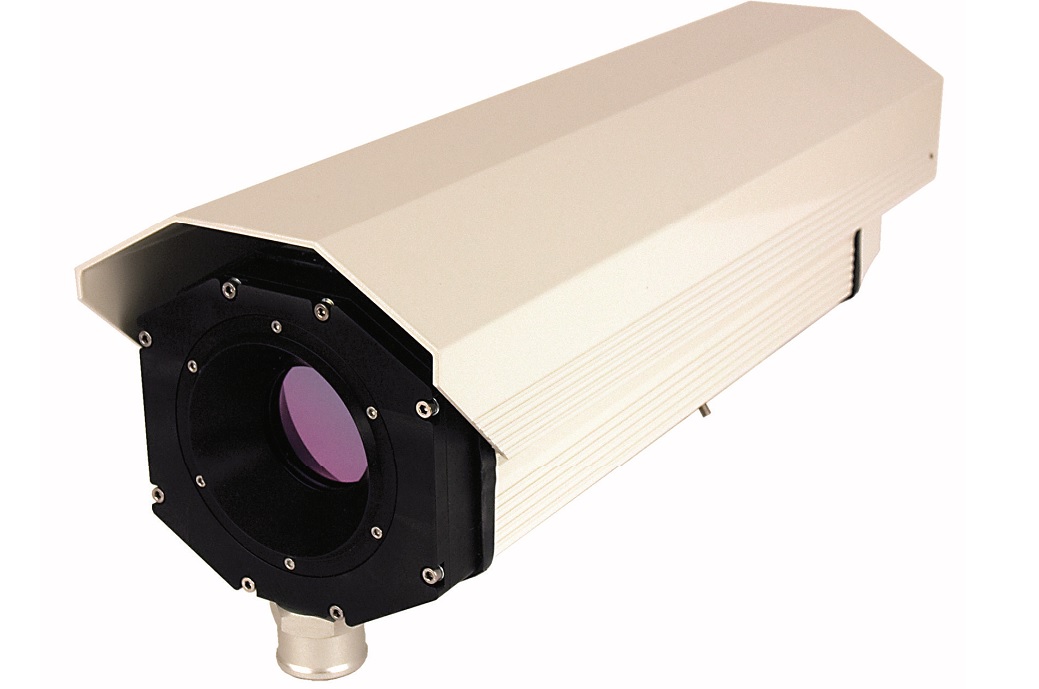

| Akcesoria (opcjonalnie): | Moduły zasilacza do obrazowania termicznego (zatwierdzone przez UL), zasilacz standardowy, obudowa ochronna przemysłowa chłodzona wodą i z czyszczeniem powietrznym optyki, szczelna obudowa ochronna z czyszczeniem powietrznym, kable, wsporniki, system dmuchawy, oprogramowanie i stacja robocza | |||
Rysunki Pliki CAD
tel.: (32) 789 00 27
kom.: 601 553 367
mostrycharz@introl.pl
lub napisz na: pirometry@introl.pl
Pliki do pobrania
Linki
Aplikacje
Produkty powiązane

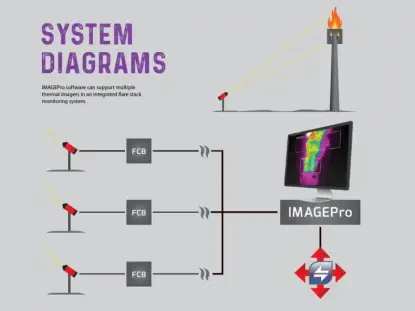

Kamera termowizyjna LAND FSM - monitoring pochodni flary
