System monitoringu składowisk odpadów komunalnych

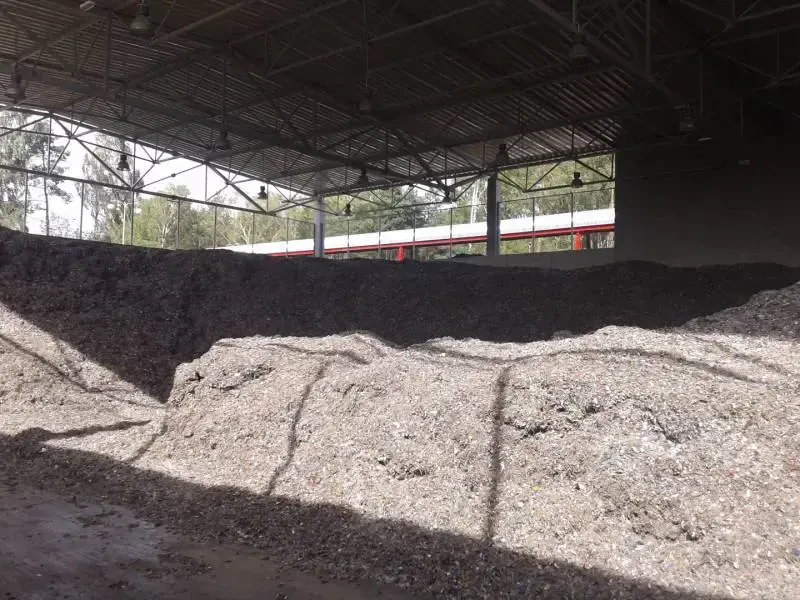

Paliwa alternatywne (RDF) znane są jako stabilne i bezpieczne źródła energii dla przemysłu cementowego i energetycznego ... [1]. Pomimo to w literaturze opisano wiele przypadków samozapłonu paliw alternatywnych w czasie ich magazynowania [1]. Systemy detekcji gazów nie zawsze są skuteczne, jako że materiały są magazynowane na dużych powierzchniach nie rzadko na wolnej przestrzeni lub przewiewnych wiatach. Zróżnicowany skład gatunkowy populacji mikroorganizmów rozwijających się w paliwie alternatywnym nie został jak dotąd wystarczająco rozpoznany, tymczasem jest jednym z głównych powodów wzrostu temperatury w magazynowanym paliwie [1]. Według [1] temperatura paliwa wewnątrz pryzmy paliwa może wzrosnąć do 76 ºC co stanowi pewne zagrożenie samozapłonu a w rezultacie pożaru całego składu.

Rozwiązaniem problemu związanego z rozprzestrzenianiem się pożaru, którego skutkiem są duże straty materialne i zagrożenie życia ludzkiego jest zastosowanie termowizyjnego systemu wczesnego ostrzegania przeciwpożarowego LAND WPFM. Co istotne system ten ostrzega o zagrożeniu znacznie wcześniej przed wystąpieniem pożaru, ponieważ analizuje wzrost temperatury magazynowanego paliwa/odpadów, który jest w konsekwencji odpowiedzialny za samozapłon. Pozwala to na zastosowanie odpowiednich środków zaradczych, zanim pożar nastąpi (okres od wzrostu temperatury do samozapłonu może wynosić nawet 1 tydzień).

Zalety stosowania stacjonarnej kamery termowizyjnej

Typowy system składa się z dwóch stacjonarnych kamer termowizyjnych LAND LWIR640 (lub więcej dla dużych składowisk — bez ograniczeń) oraz serwera z oprogramowaniem, które odpowiednio skonfigurowane zapewniają przejrzyste obrazowanie oraz automatyczne uruchomienie alarmu w chwili wykrycia punktu zapalnego. Nie wymaga zatem uwagi operatora systemu ani analizowania obrazu w przeciwieństwie do systemów wizyjnych.

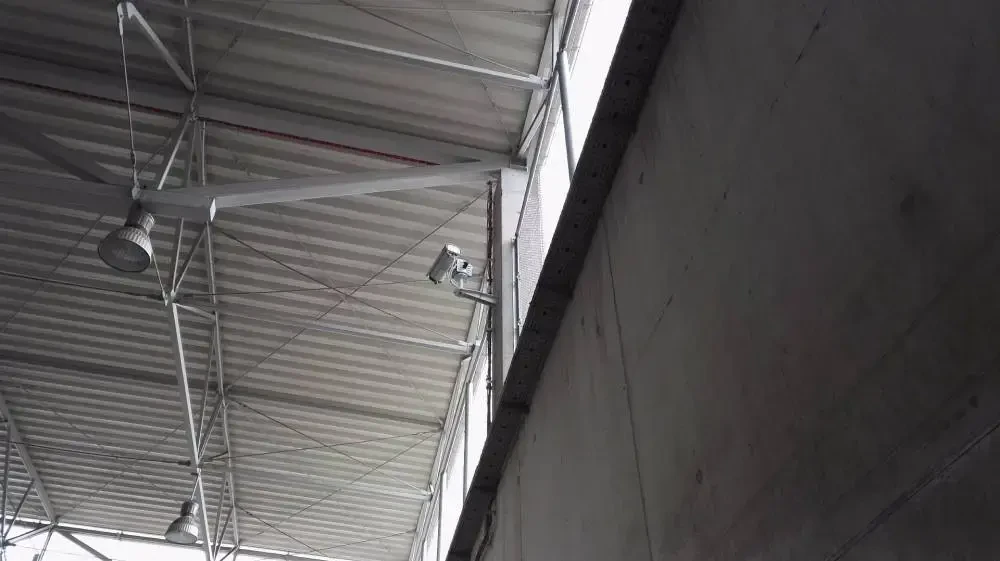

Kamery termowizyjne zabudowane są na siłownikach obrotowych pozwalających na obrót kamery o ok. 365° w poziomie oraz ok. 180° w pionie. Pozwala to na znaczne ograniczenie ilości stosowanych kamer, nawet przy dużych składowiskach. Zarówno siłownik, jak i kamera zasilane są ze skrzynki przyłączeniowej. Sygnał z kamery termowizyjnej może być przesyłany cyfrowo (do 100 m bez wzmacniaczy) lub światłowodowo (do 2 km).

Kamery termowizyjne LAND LWIR640 w zależności od wymiarów składowiska oraz lokalizacji montażu można wyposażyć w jedną z czterech dostępnych optyk wąsko- i szerokokątnych.

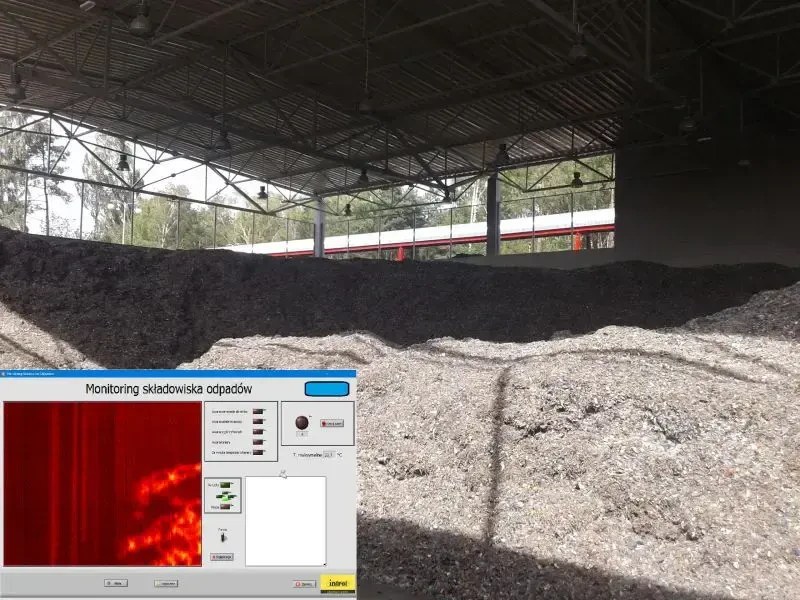

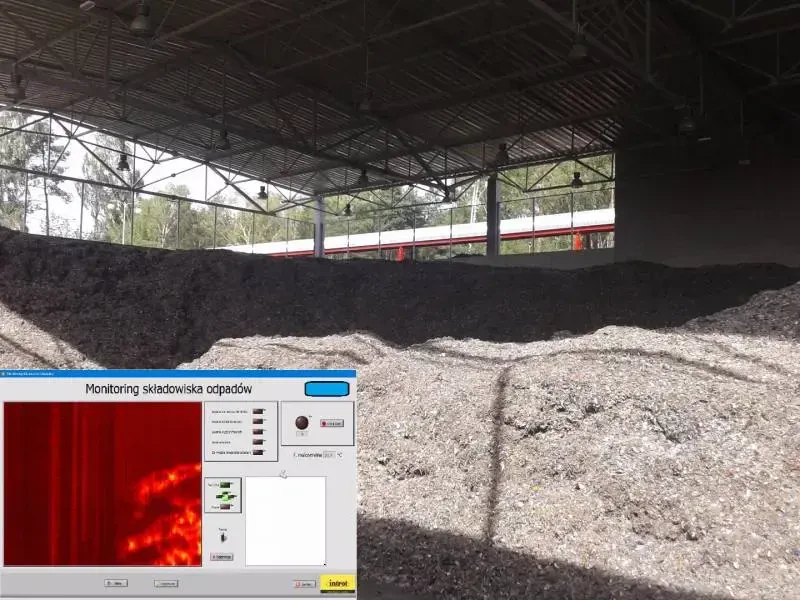

System monitoringu posiada łatwe w obsłudze oprogramowanie (w wersji standardowej, dostarczane wraz z kamerą), umożliwiające wizualizacje danych termicznych. W przypadku oprogramowania w wersji rozszerzonej istnieje możliwość nagrywania profili temperatury, ustawiania alarmów, archiwizacji wszystkich danych pomiarowych oraz programowania ruchów/obrotów kamery. Bardzo istotna jest funkcja rozpoznawania i pomijania fałszywych alarmów mogących powstawać od gorących maszyn, przenośników lub po prostu pracujących ludzi. System monitoring pracuje również prawidłowo w nocy bez oświetlenia.

Główne cechy stacjonarnej kamery termowizyjnej

• wczesne automatyczne wykrywanie punktów zapalnych,
• brak konieczności udziału operatora ani ciągłego monitorowania obrazu,
• pozwala ubezpieczyć obiekt lub zredukować koszty ubezpieczenia,
• prosty system alarmowy inicjujący działania zapobiegawcze,
• rozpoznawanie i pomijanie fałszywych alarmów (np. osób, maszyn, przenośników),
• łatwy montaż oraz w pełni zautomatyzowane działanie,
• zaprojektowany do pracy w trudnych warunkach (deszcz, mróz, śnieżyce),
• zakres pomiaru temperatur:  0 ... +500 °C.

Kamera termowizyjna w opcji posiada dopuszczenia ATEX do pracy w strefach zagrożonych wybuchem.

[1] - Mateusz MALINOWSKI i Katarzyna WOLNY-KOŁADKA -  "BADANIA PROCESU SAMONAGRZEWANIA SIĘ PALIWA ALTERNATYWNEGO WYTWARZANEGO ZE ZMIESZANYCH ODPADÓW KOMUNALNYCH "- DOI: 10.2429/proc.2015.9(1)034
