Kamery termowizyjne stacjonarne
Termowizyjny system ppoż. monitoringu składowisk węgla, biomasy, siarki, opon, surowców, nawozów sztucznych/saletrzaka
Kod produktu: Termowizyjny system monitoringu składowisk węgla
Zasady działania kamery termowizyjnej do składowisk węgla, biomasy

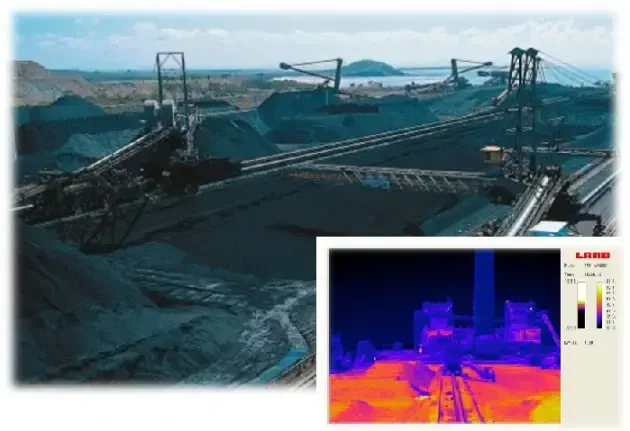

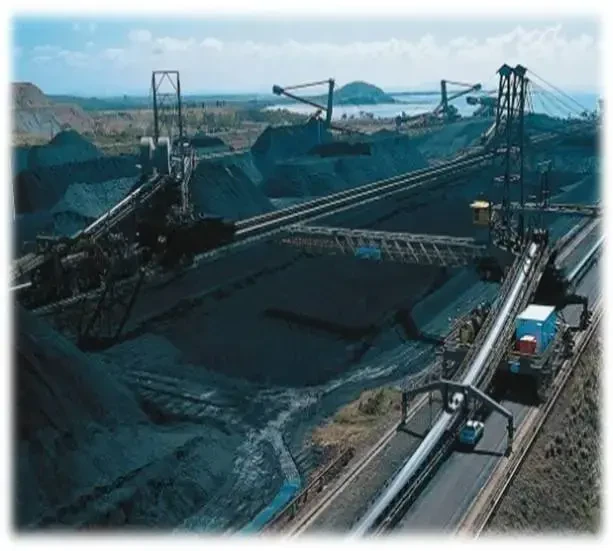

Magazynowanie węgla, biomasy, opon, siarki lub innych surowców na dużych składowiskach pociąga za sobą ryzyko samozapłonu. Systemy detekcji gazów nie zawsze są skuteczne jako że materiały są magazynowane na dużych powierzchniach nie rzadko na wolnej przestrzeni lub przewiewnych wiatach.
Rozwiązaniem problemu związanego z rozprzestrzenianiem się pożaru, którego skutkiem są duże straty materialne i zagrożenie życia ludzkiego jest zastosowanie termowizyjnego systemu wczesnego ostrzegania przeciwpożarowego LAND BPFM, LAND CPFM lub LAND CPTM. Typowy system składa się z dwóch kamer termowizyjnych LAND LWIR640 (lub więcej dla dużych składowisk — bez ograniczeń) oraz serwera z oprogramowaniem, które odpowiednio skonfigurowane zapewniają przejrzyste obrazowanie oraz automatyczne uruchomienie alarmu w chwili wykrycia punktu zapalnego. Nie wymaga zatem uwagi operatora systemu ani analizowania obrazu w przeciwieństwie do systemów wizyjnych.
Zalety stosowania kamery termowizyjnej do składowisk węgla, biomasy

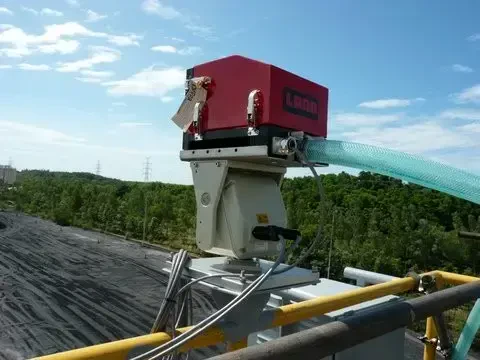

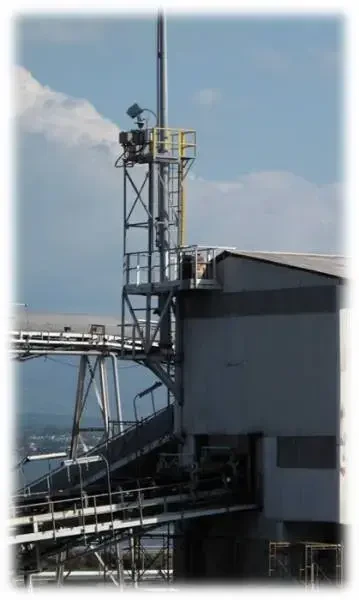

Stacjonarne kamery termowizyjne zabudowane są na siłownikach obrotowych pozwalających na obrót kamery o ok. 365° w poziomie oraz ok. 180° w pionie. Pozwala to na znaczne ograniczenie ilości stosowanych kamer termowizyjnych nawet przy dużych składowiskach. Zarówno siłownik, jak i kamera zasilane są ze skrzynki przyłączeniowej. Sygnał z kamery termowizyjnej może być przesyłany cyfrowo (do 100 m bez wzmacniaczy) lub światłowodowo (do 2 km).
Kamery termowizyjne LAND LWIR640 w zależności od wymiarów składowiska oraz lokalizacji montażu można wyposażyć w jedną z czterech dostępnych optyk wąsko- i szerokokątnych.

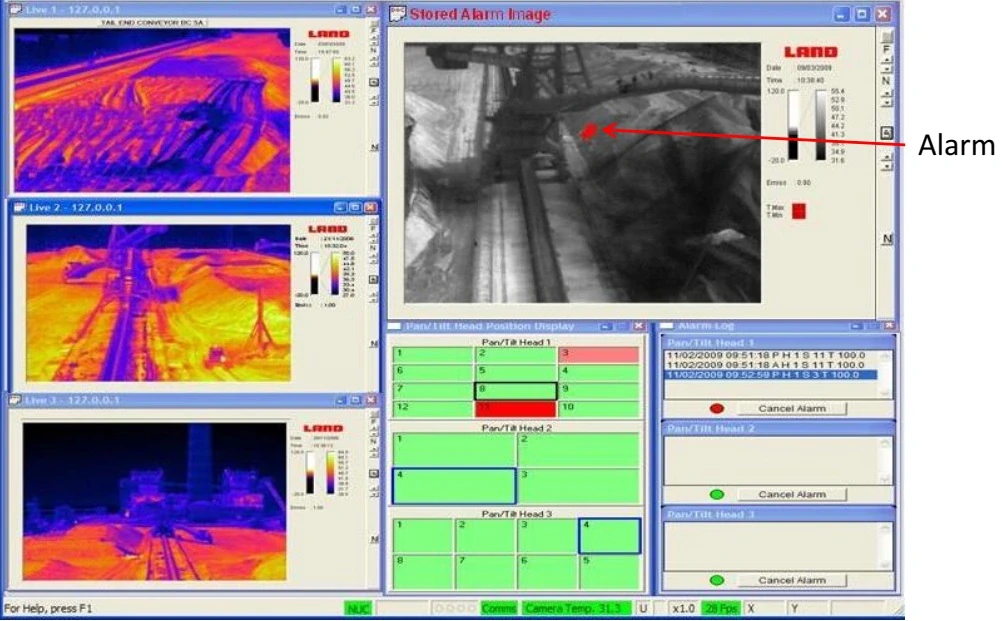

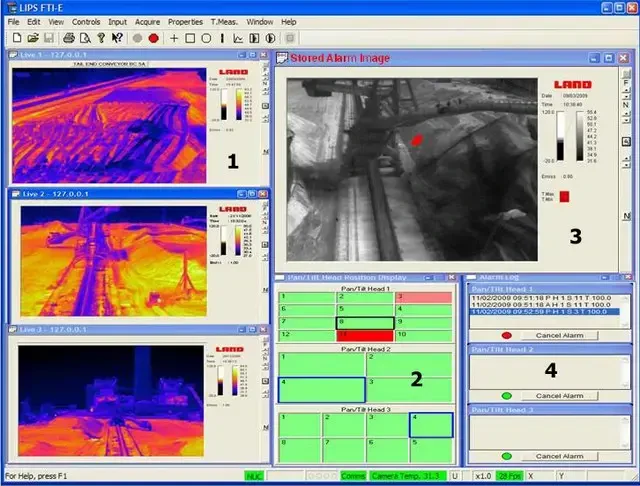

System monitoringu posiada łatwe w obsłudze oprogramowanie (w wersji standardowej dostarczane wraz z kamerą), umożliwiające wizualizacje danych termicznych.
W przypadku oprogramowania w wersji rozszerzonej istnieje możliwość:
- nagrywania profili temperatury,
- ustawania alarmów,
- archiwizacji wszystkich danych pomiarowych,
- programowania ruchów/obrotów kamery.
Bardzo istotna jest funkcja rozpoznawania i pomijania fałszywych alarmów mogących powstawać od gorących maszyn, przenośników lub po prostu pracujących ludzi. System monitoringu pracuje również prawidłowo w nocy bez oświetlenia.
Kamera termowizyjna w opcji posiada dopuszczenia ATEX do pracy w strefach zagrożonych wybuchem.
Główne cechy systemu termowizyjnego do składowisk węgla, biomasy
- wczesne, automatyczne wykrycie punktów zapalnych,
- brak konieczności stałego nadzoru operatora i obserwacji na monitorze,
- pozwala ubezpieczyć obiekt lub zredukować koszty ubezpieczenia,
- prosty alarm inicjujący działania zapobiegawcze,
- rozpoznawanie i pomijanie fałszywych alarmów (np. od maszyn, przenośników, osób),
- łatwy montaż i w pełni zautomatyzowane działanie,
- zaprojektowany do pracy w trudnych warunkach (deszcz, mróz, śnieżyce),
- zakres pomiaru temperatur: 0 ... +500°C.
Parametry
| Detektor | mikrobolometryczny |
| Rozdzielczość | 384 x 288 |
| Pole widzenia | 11 ° 22 ° 44 ° 60 ° |
| Zakres ogniskowania | 0,3 m > nieskończoność (22°, 44°, 60°) 0,5 m > nieskończoność (11°) |
| Dokładność | ± 2% lub ±2 °C |
| Zakres spektralny | 8 ...14 mikrometrów |
| Wielkość mierzona | temperatura |
| Dopuszczenia | CE |
| Producent | Land |
