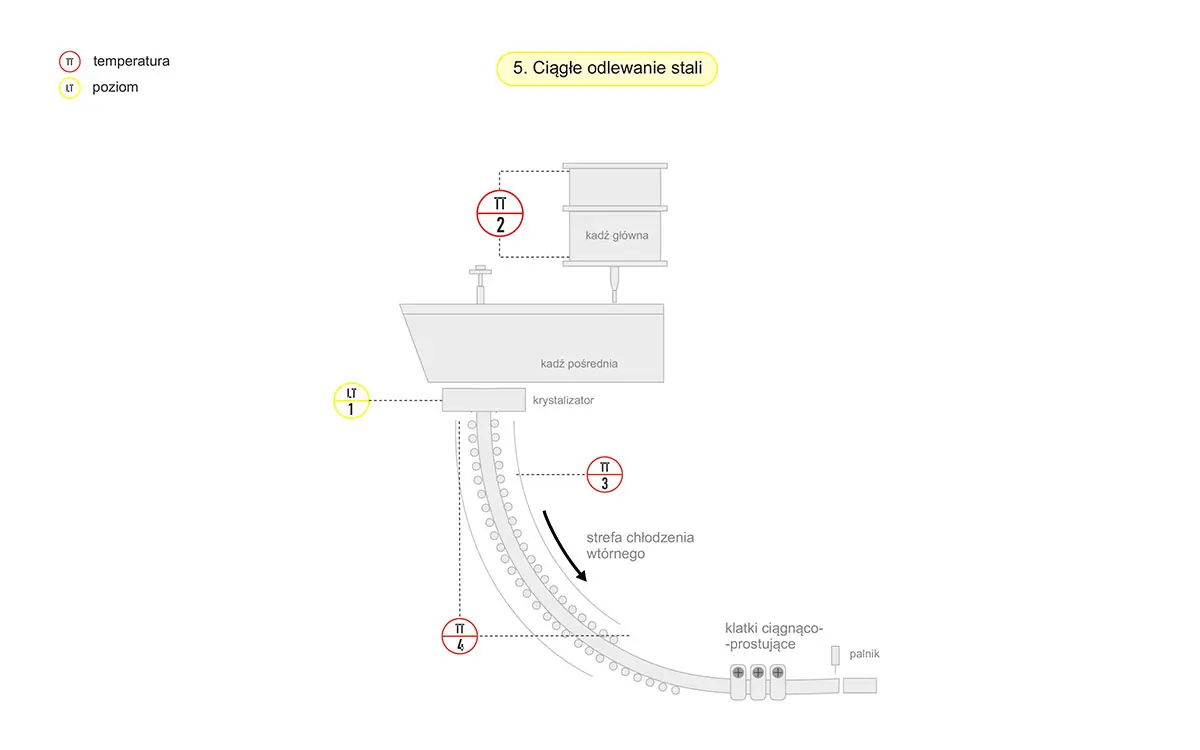

5. Ciągłe odlewanie stali
Kontrola pomiaru wlewania ciekłej stali w sposób ciągły do intensywnie chłodzonego krystalizatora

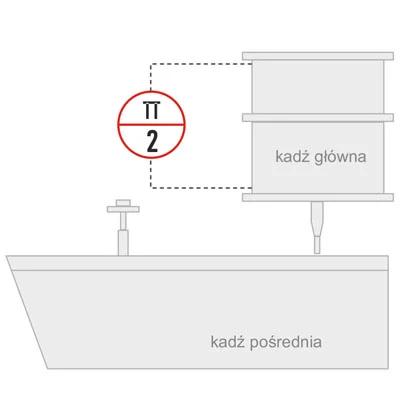

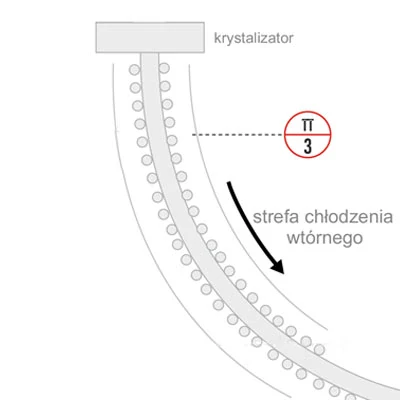

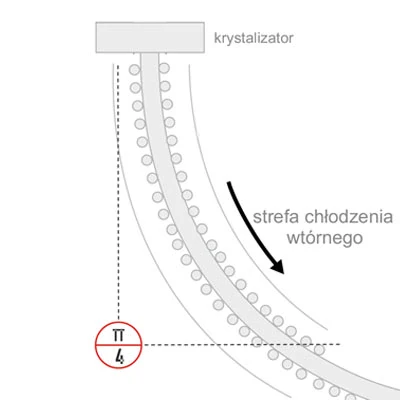

Nowoczesny proces hutniczy polega na wlewaniu ciekłej stali w sposób ciągły do intensywnie chłodzonego krystalizatora. Strumień metalu przechodząc przez krystalizator stopniowo krzepnie, następnie pasmo jest wyciągane z krystalizatora. Proces wyciągania z krystalizatora wspomagany jest walcami ciągnącymi, za którymi pasmo wlewka może być cięte na dowolne odcinki (kęsy) palnikiem gazowym. Najczęściej COS prowadzone jest w układzie pionowym z krystalizatorem łukowym oraz odlewanie poziome. Produkcja stali w COS charakteryzuje się dużą wydajnością, oszczędnością energii oraz wysokim uzyskiem stali, wynikającym z braku strat związanych z jamą skurczową. W celu optymalizacji procesu ciągłego odlewania stali prowadzi się pomiary między innymi temperatury i poziomu stali. Warunki aplikacyjne są ekstremalnie trudne, występuje między innymi wysoka temperatura, wibracje i ryzyko narażenia aparatury na działanie pary wodnej i gorącej wody. Kontrola parametrów wymaga więc stosowania najtrwalszych, najbardziej odpornych układów pomiarowych
Aplikacje
Nasze rozwiązania
Pirometry serii LAND System 5 / LAND SPOT+
Pirometry optyczne dla wymagających użytkowników i precyzyjnych procesów.
Zakres pomiarowy 50 ... 3500°C (w zależności od modelu)
Funkcje wartość średnia, szczytowa (PEAK), "Mode Master", kompensacja tła
Pole widzenia
100 : 1
200 : 1
Liniowy skaner temperatur LANDSCAN LSP-HD 10/11
Termowizyjne skanery liniowe LANDSCAN do pomiaru temperatury w przemyśle hutniczym - procesy gorące.
- Linia ciągłego odlewania COS - kęsy, kęsiska, odlewanie wielożyłowe.
- Walcowania gorąca – wejście/wyjście walcowania wstępnego/wykańczającego, przed/po chłodzeniu laminarnym zwijarka blachy/taśmy.
- Walcownia płyt grubych – wejście/wyjście walcowania wstępnego, prostownica do blach gorących.
- Walcownia kształtowników na gorąco - wyjście z pieca grzewczego, pręt i drut.
Dysponujemy urządzeniem prezentacyjnym dla tego modelu.
Umów się na wizytę prezentacyjno-testową w Twojej lokalizacji.
Kamera termowizyjna LAND NIR-656 i NIR-2K dla aplikacji wysokotemperaturowych
Stacjonarna kamera termowizyjna do obrazowania termowizyjnego i pomiaru temperatury w aplikacjach wysokotemperaturowych.

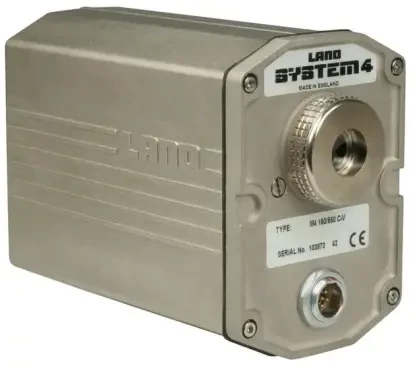

Pirometry serii LAND System 4
Pirometry optyczne do bezkontaktowego pomiaru temperatury w najcięższych warunkach przemysłowych. Pirometr systemu 4 charakteryzuje się bardzo dobrą optyką (wysoka jakość i wytrzymałość) oraz unikatowym celownikiem optycznym. System posiada szereg procesorów do obróbki i integracji sygnału pomiarowego, a także dodatkowe obudowy przemysłowe chłodzone wodą lub powietrzem. Pirometry wykorzystują 6 różnych detektorów w celu uzyskania maksymalnej powtarzalności wskazań, minimalizacji wpływu zmian współczynnika emisyjności, zapylenia itp. na wynik pomiaru.
Zakres pomiarowy temperatury
0 ... 1000°C
0 ... 300 °C
25 ... 375 °C
50 ... 250 °C
100 ... 700 °C
150 ... 550 °C
300 ... 1100 °C
450 ... 1000 °C
600 ... 1600 °C
800 ... 2600 °C
1000 ... 2500 °C
Kamera termowizyjna LAND LWIR 640
Kamera termowizyjna LWIR 640 działająca na długich falach IR, dla pomiaru temperatury od -20 do 1000°C w trzech zakresach z wyborem różnych optyk i pól widzenia. Pełna integracja, autonomiczne działanie i szereg akcesoriów.
Kamera termowizyjna LAND MWIR 640
Kamera termowizyjna działająca na średnich falach IR, dla pomiaru temperatury od 300 do 1800°C w dwóch zakresach z wyborem różnych optyk i pól widzenia. Pełna integracja, autonomiczne działanie i szereg akcesoriów.

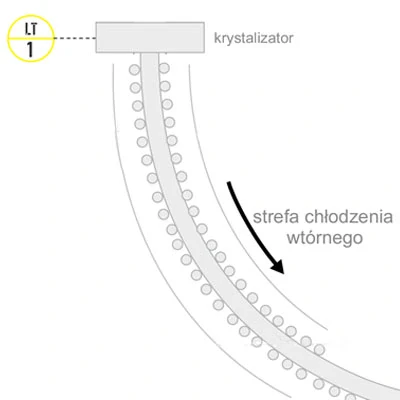

Miernik izotopowy poziomu LB452
Pomiaru poziomu ciekłego metalu podczas ciągłego odlewu stali.
