Mierniki izotopowe

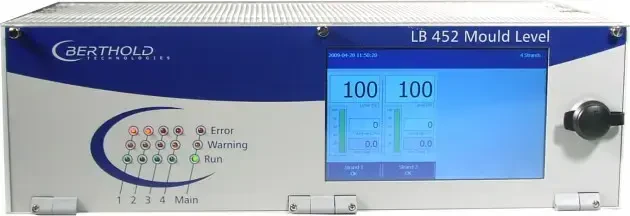

Miernik izotopowy poziomu LB452
Kod produktu: Berthold LB 452
Typowe zastosowania: linie ciągłego odlewania stali.
Wymagania, które muszą być spełnione, aby uzyskać zezwolenie PAA:
- Użytkownik urządzenia izotopowego wypełnia wniosek do PAA o wydanie zezwolenia. We wniosku podaje się m.in. nazwę i adres Użytkownika, umiejscowienie urządzenia izotopowego (np. wydział, instalacja itp.), rodzaj urządzenia (np. miernik gęstości), typ wykorzystywanego izotopu (np. cez Cs-137), aktywność źródła (np. 370 MBq), nazwisko Zakładowego Inspektora Ochrony Radiologicznej, typ przyrządu pomiarowego będącego na stanie Użytkownika (np. radiometr RK-62, Eko-C lub tp.). Ważne jest, że we wniosku podaje się dane KOŃCOWEGO Użytkownika, czyli firmy będącej właścicielem instalacji i zakupionego urządzenia, a nie np. firmy pośredniczącej, dostarczającej elementy instalacji lub tp.
- We wniosku podaje się nazwisko Zakładowego Inspektora Ochrony Radiologicznej. Osoba pełniąca obowiązki Inspektora nie musi być zatrudniona jako pracownik etatowy, może wypełniać obowiązki na podstawie umowy o dzieło lub tp.
- Końcowy Użytkownik jest zobowiązany posiadać urządzenie, pozwalające na wykonywanie pomiarów natężenia promieniowania. Miernik musi posiadać ważne świadectwo sprawdzenia. Typ urządzenia jest podawany we wniosku do PAA.
- Do wypełnionego wniosku należy dołączyć szkic sytuacyjny (plan) zakładu, z oznaczonym przewidywanym miejscem montażu układu izotopowego.
Parametry
| Medium | ciecze płynne metale |
| Detektor | punktowy z układem chłodzenia wodnego |
| Jednostka sterująca | LB 452 - odrębny element |
| Podłączenie | 6 – przewodowe |
| Zakres pomiarowy | do 250 mm |
| Temperatura pracy | max 50°C, powyżej detektor z chłodzeniem wodnym |
| Wielkość mierzona | poziom |
| Typ wyjścia | 4 ... 20 mA |
| Aktywność | dobierana indywidualnie |
| Źródło izotopowe | liniowe Co-60 |
| Producent | Berthold |
