Sondy radarowe poziomu z falowodem

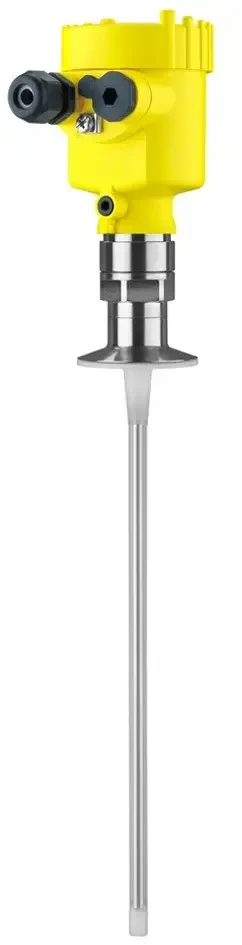

Sonda radarowa z falowodem Vegaflex 83

Sonda radarowa poziomu do pomiaru cieczy w przemyśle spożywczym oraz farmaceutycznym

opis
parametry
pliki do pobrania
produkty powiązane
kontakt z ekspertem

Sonda radarowa poziomu VEGAFLEX 83 jest kolejną generacją sond falowodowych przeznaczonych do pomiaru poziomu cieczy w przemyśle spożywczym lub farmaceutycznym gdzie wymagane są przyłącza higieniczne. Sonda może być stosowana do pomiaru mediów o temperaturze od -40 do 150°C oraz ciśnieniu procesowym od -1 do 40bar. Nowa generacja sond falowodowych gwarantuje stabilną prace oraz dużą dokładność pomiaru (+/-2mm).

Nowe funkcje
Sonda VEGAFLEX 83 została wyposażone w nową elektronikę, którą umożliwia automatyczne dostosowywanie pracy urządzenia do zmiennych parametrów medium.

Dodatkowo sonda posiada funkcję automatycznego określenia długości falowodu oraz (funkcje znane już sond VEGAPULS) możliwość zapisu w pamięci wew. 500 zdarzeń jak np. zmiana parametrów urządzenia, błędy pomiarów z rejestrowaną data i godz. wystąpienia jak i 100 tys. pomiarów z czasem próbkowania od 40ms do 1 tygodnia jak i rejestracje kilku pomiarów w tym samym czasie z możliwością exportu do programu Microsoft Excel.

Pełny opis możliwości nowych wersji sond radarowych z falowodem można znaleźć w artykule "Pod kontrolą":

VEGAFLEX serii 80.
Nowa era w kontaktowym pomiarze poziomu

Sonda VEGAFLEX 83 do pomiaru poziomu cieczy w przemyśle spożywczym lub farmaceutycznym jest następcą sondy
VEGAFLEX 63.

Parametry

Elektronika	2-przewodowa 4 ... 20 mA/HART 4-przewodowa 4 ... 20 mA/HART Profibus PA Foundation Fieldbus Modbus
Medium	ciecze
Wielkość mierzona	poziom
Temperatura medium	-40 ... 150°C
Ciśnienie	do 16 bar
Przyłącze procesowe	higieniczne kołnierzowe od DN 25, 1''
Dokładność	2 mm
Zakres pomiarowy	falowód linkowy do 32 m falowód prętowy do 4 m
Wyświetlacz	moduł wyświetlania i programowania PLICSCOM
Dopuszczenia	ATEX
Producent	Vega

Pliki do pobrania

Zawartość dostępna dla zalogowanych

Logowanie / rejestracja

Produkty powiązane

Przenośny moduł wyświetlania i programowania Plicscom

programowanie, kopiowanie danych pomiędzy sondami seri plics
opcja komunikacji Bluetooth

Uniwersalny interfejs HART Vegaconnect

- do stosowania z komputerem wyposażonym w port USB
- kalibracja dowolnego urządzenia posiadającego DTM

Wskaźnik Vegamet 391

Uniwersalny wskaźnik VEGAMET 391 przeznaczony do przetwarzania sygnału. Stosowanym w wielu aplikacjach do pomiaru poziomu, nadciśnienia oraz ciśnienia procesowego. Możliwość stosowania tego urządzenia do zasilania podłączonych czujników. Możliwość podłączenia do VEGAMET 391 dowolnego czujnika od 4 do 20 mA/HART. Wbudowany zasilacz sondy. Opcjonalnie ETHERNET.

Wskaźnik Vegamet 341/342

wejście 1x4...20 mA
wyjście 1x0/4 ... 20 mA, 2xprzekaźnikowe, 1xprzekaźnik awarii
wbudowany zasilacz sondy
podświetlany kolorowy wyświetlacz
bezprzewodowa komunikacja Bluetooth
