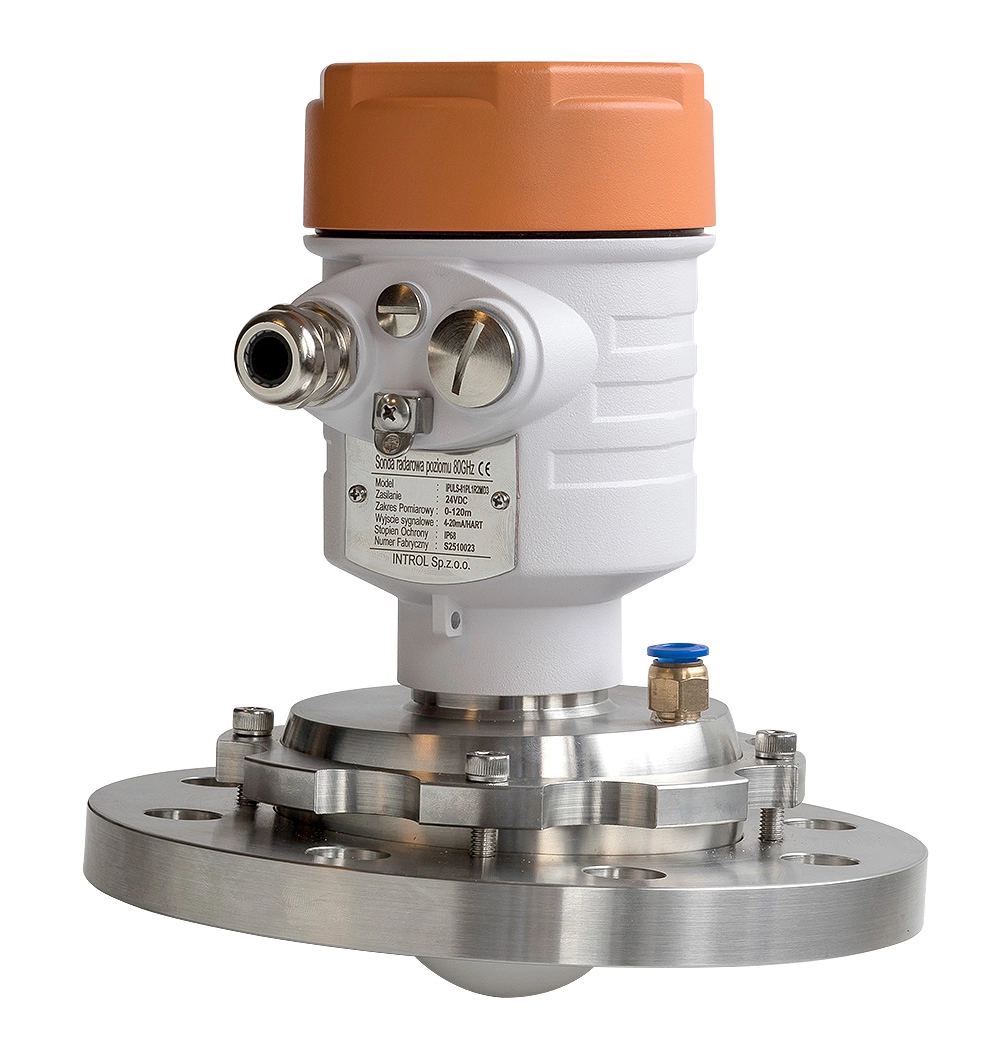

Tania sonda radarowa poziomu INTROL iPULS 81

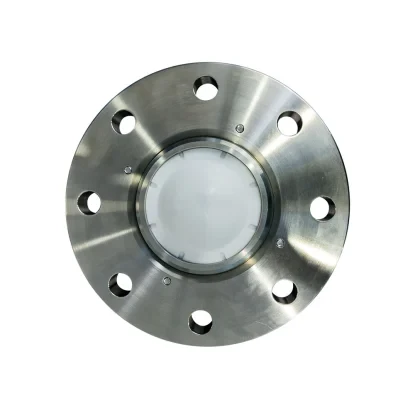

Antena taniej sondy radarowej poziomu IPULS-81

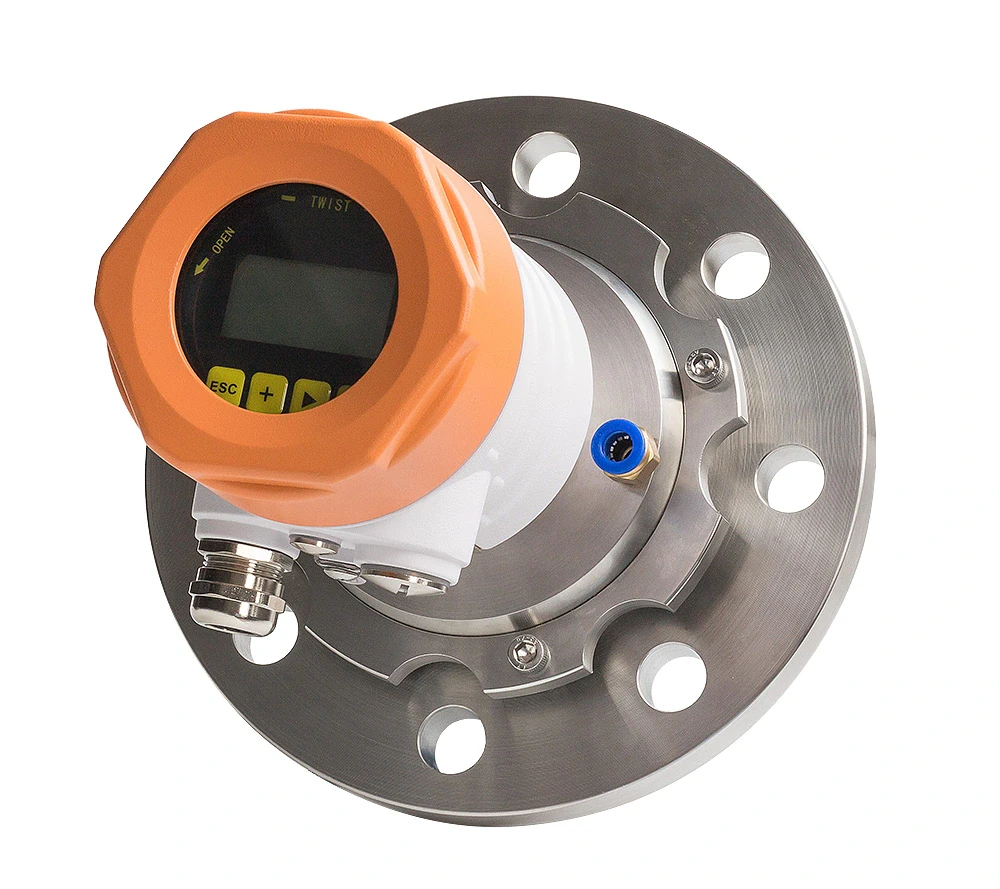

Sonda radarowa poziomu materiałów sypkich i cieczy INTROL iPULS 81

Uniwersalna, radarowa sonda poziomu INTROL iPULS 81 do pomiaru ciągłego poziomu materiałów sypkich i cieczy w zakresie do 120 m. Sonda radarowa to obecnie najbardziej optymalna i uniwersalna metoda pomiaru poziomu w większości znanych aplikacji. Ekonomiczna sonda radarowa poziomu INTROL iPULS 81 umożliwia dokładny pomiar poziomu cieczy i materiałów sypkich nawet w bardzo wysokich zbiornikach (w tym segmentowych) oraz zbiornikach z szybkimi zmianami poziomu.

opis
parametry
kontakt z ekspertem

Sonda radarowaINTROL iPULS 81 do pomiaru ciągłego poziomu materiałów sypkich i cieczy w różnych warunkach procesowych. Sonda poziomu świetnie sprawdza się w pomiarze poziomu w bardzo niskich i bardzo wysokich zbiornikach (w tym segmentowych), dużych bunkrach oraz zbiornikach z szybkimi zmianami poziomu.

Tania sonda radarowa poziomu do pomiaru odległości

Duży zasięg oraz szybkość działania sondy radarowej poziomu INTROL iPULS 81 umożliwiają zastosowanie radaru do pomiarów odległości, jako zamiennika urządzeń laserowych np.: w przypadku silnego zapylenia lub pomiaru przez mgłę, które to nie stanowią istotnego problemu pomiarowego dla radaru.

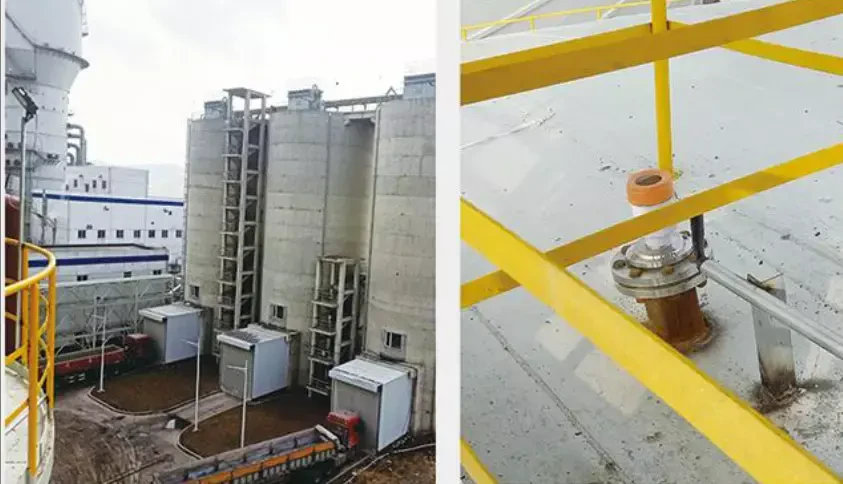

Montaż ekonomicznej sondy radarowej poziomu

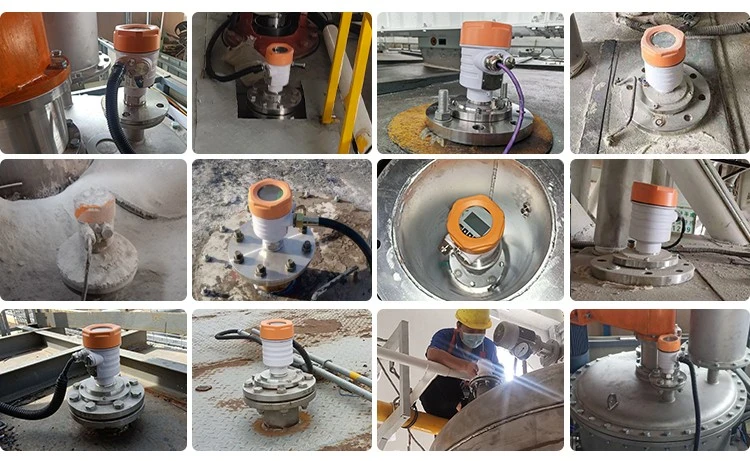

Ekonomiczna sonda poziomu 80 GHz

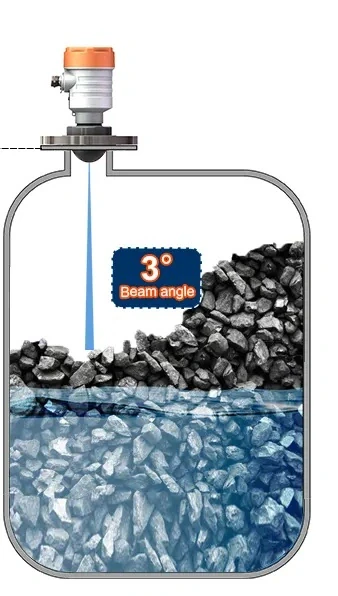

Zastosowanie modułu o częstotliwości 80 GHz pozwoliło na uzyskanie bardzo wąskiego kąta wiązki sondy radarowej - 3^o, przy wielkości anteny 80 mm i zasięgu aż 120 m. Wysoka dynamika sygnału umożliwia pomiar mediów o stałych dielektrycznych >1.5 np.: tworzyw sztucznych. Czas reakcji radaru poziomu wynosi zaledwie 600 ms, co umożliwia stosowanie go w bardzo dynamicznych aplikacjach, np. na przesypach.

Konfigurację tej ekonomicznej sondy radarowej poziomu można wykonać za pomocą przycisków uniwersalnego modułu wyświetlacza bezpośrednio na urządzeniu, komunikacji bluetooth i aplikacji Android lub iOS, a także za pomoca dedykowanego oprogramowania PC lub komunikatora HART.

wyjątkowo korzystny stosunek ceny do jakości
częstotliwość 80 GHz
zakres działania: 120 m
kąt wiązki 3^o

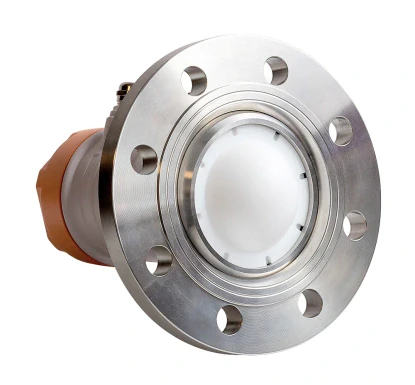

antena soczewkowa odporna na oblepianie i zapylenie
szybkość pomiaru tylko 0,6 s
pomiar poziomu w wysokich (w tym dzielonych), oraz w bardzo niskich zbiornikach
pomiar poziomu w zbiornikach z szybkimi zmianami poziomu (przesypy, bunkry, kruszarki)
optymalne rozwiązanie dla materiałów o niskiej stałej dielektrycznej (np. tworzywa sztuczne)
możliwy pomiar odległości np. między kruszarki lub suwnicami w warunkach silnego zapylenia czy mgły (alternatywa dla laserów)
przyłącza kołnierzowe regulowane lub sztywne ze stali 304
w standardzie przyłącze do nadmuchu powietrza oraz komunikacja bluetooth

Ekonomiczna sonda poziomu materiałów sypkich i cieczy iPULS 81

Parametry

Obudowa/Stopień ochrony	stop aluminium/IP68 podwójna komora ze stopu aluminium/IP67 stal nierdzewna 316L/IP68 szczególne warunki
Rodzaj anteny	soczewkowa/PTFE - temperatura procesu -40 ... 120°C wysoka temperatura 0 ... 200°C antykorozyjna szczególne warunki
Przyłącze procesowe	kołnierz uniwersalny DN150 PN10 kołnierz DN80 PN10 gwint G3.5 kołnierz DN150 PN10 kołnierz DN125 PN10 kołnierz uniwersalny regulowany przegubowy DN12S PN10 z przedmuchem kołnierz uniwersalny DN125 PN10 kołnierz uniwersalny regulowany przegubowy DN100 PN10 z przedmuchem kołnierz uniwersalny DN100 PN10 kołnierz DN100 PN10 kołnierz uniwersalny regulowany przegubowy DN80 PN10 z przedmuchem kołnierz uniwersalny DN80 PN10 kołnierz uniwersalny regulowany przegubowy DN150 PN10 z przedmuchem
Elektronika	2 przewody 4 ... 20 mA 24 V DC/HART 4 przewody 4 ... 20 mA 220 V AC 4 przewody RS485, MODBUS-RTU + 4 ... 20 mA 4 przewody RS485, MODBUS-RTU 4 przewody 4 ... 20 mA 24 V DC Szczególne warunki
Wejście kabla	M20*1,5 NPT 1/2
Zakres pomiarowy	0 ... 30 m 0 ... 60 m 0 ... 120 m
Temperatura pracy	-40 ... 120°C 0 ... 200°C
Ciśnienie procesowe	-1 ... 20 bar
Dokładność	±2 mm
