Sonda hydrostatyczna/przetwornik ciśnienia Vegabar 82

Sonda hydrostatyczna/przetwornik ciśnienia Vegabar 82 może być powszechnie stosowany do pomiaru gazów, par i cieczy. Zastosowana w tych przetwornikach ceramiczno-szafirowa cela pomiarowa charakteryzuje się wysoką odpornością na ścieranie i z łatwością radzi sobie również z mediami zawierającymi np. piasek. Sonda hydrostatyczna VEGABAR 82 zapewnia maksymalną niezawodność i może być stosowany we wszystkich gałęziach przemysłu. Proste połączenie dwóch dowolnych przetworników serii VEGABAR 80 otwiera nowe możliwości w zakresie pomiaru różnicy ciśnień za pomocą Elektronicznego systemu pomiaru różnicy ciśnień.

VEGABAR 82 to przetworniki ciśnienia przeznaczone do pomiaru ciśnienia gazów, par oraz cieczy. Pomiar realizowany jest za pomocą ceramiczno-szafirowej, pojemnościowej celi pomiarowej CERTEC®. Jest ona jedną z najbardziej wytrzymałych mechanicznie cel pomiarowych odpornych na ścieranie i dynamiczne uderzenia.

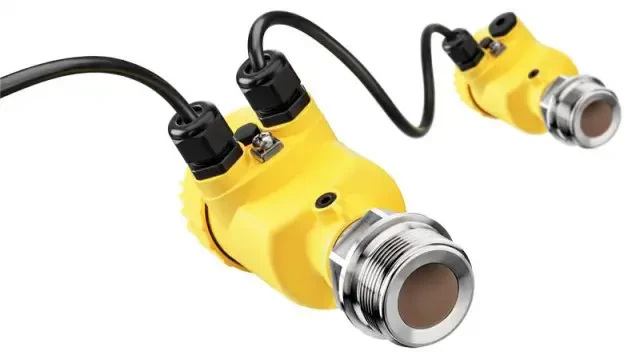

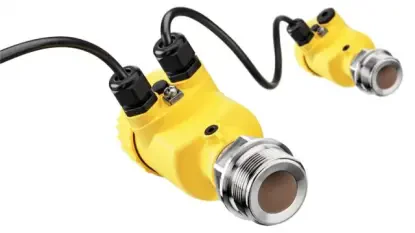

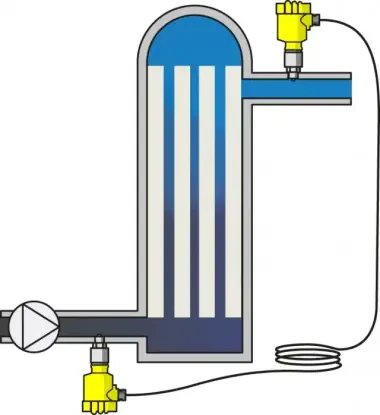

VEGABAR 82 może być wykorzystany jako element elektronicznego pomiaru różnicy ciśnień.
Element rodziny urządzeń PLICS.

Prawidłowy dobór przetwornika do aplikacji

Dobranie odpowiedniego przetwornika ciśnienia do konkretnej aplikacji wymaga znajomości kilku istotnych parametrów. Rodzaj medium, typ ciśnienia jakie chcemy mierzyć, zakres ciśnienia w procesie, dostępne przyłącze, konieczność pracy w strefie Ex, sygnał wyjściowy - to tylko niektóre  z nich. Wszystkie parametry istotne z punktu widzenia doboru przetwornika ciśnienia do warunków i wymagań aplikacyjnych omówiliśmy na naszym blogu. Zapraszamy do lektury:

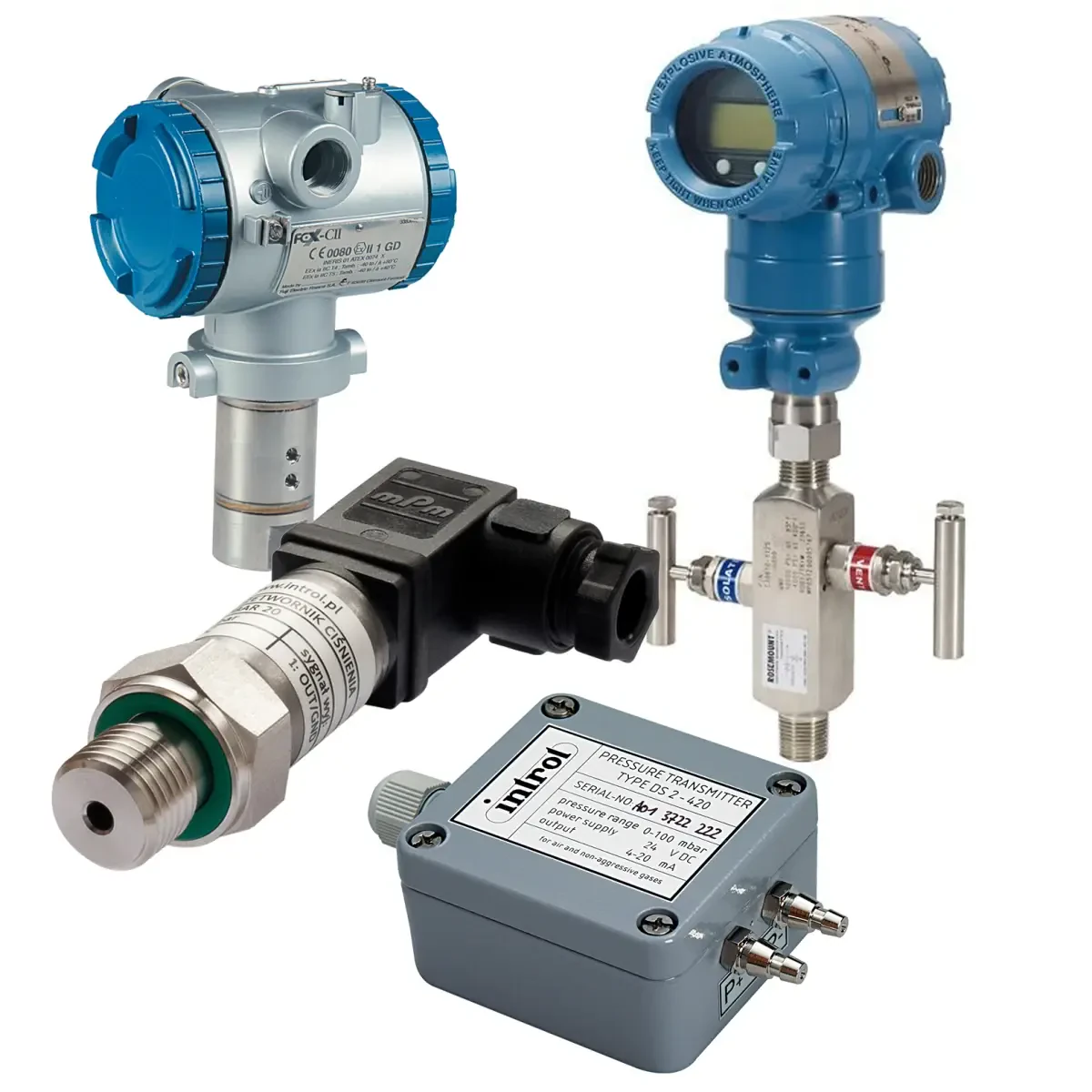

Jak dobrać przetwornik ciśnienia?


Parametry

Wielkość mierzonaciśnienie
poziom
Temperatura medium-40 ... 150°C
Dokładność0,2%
0,1%
0,05%
Uszczelnienie celi pomiarowejFKM (VP2/A)
FFKM (Kalrez 6375)
EPDM (A+P 75.5/KW75F)
FFKM (Perlast G75S)
UszczelnienieEPDM A+P 75.5/KW75F/-40 ... 100°C
FFKM Karlez 6375
FFKM Perlast G75S
FKM VP2/A
Przyłącze procesowekołnierzowe
gwintowe
higieniczne
Wyświetlaczmoduł wyświetlania i programowania PLICSCOM
Zakres pomiarowy ciśnienia-1 ...100 bar
Mediumciecze
DławikM 20 x 1,5
1/2 NPT
ElektronikaProfibus PA
Foundation Fieldbus
4 ... 20 mA/HART
4 ... 20 mA/HART z kompensacją warunków otoczenia
4 ... 20 mA
Modbus
Slave dla elektronicznego pomiaru różnicy ciśnień
opcjonalne dodatkowe wyjście 4 ... 20 mA
opcjonalne zasilanie akumulatorowe
Obudowaaluminium/IP66/IP68 (0,2 bar)
stal nierdzewna 316L/IP66/IP68 (0,2 bar)
plastikowa IP66/IP67
aluminium/IP68 (1 bar)
stal nierdzewna 316L/IP68 (1 bar)
DopuszczeniaATEX II 1/2G, 2G EEx d ia IIC T6
ATEX II 1G, 1/2G, 2G Ex ia IIC T6
dopuszczenia okrętowe
ProducentVega
