Sondy radarowe poziomu z falowodem

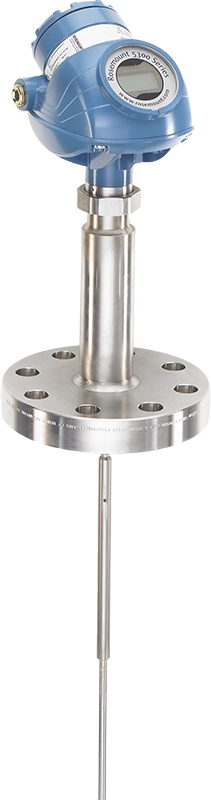

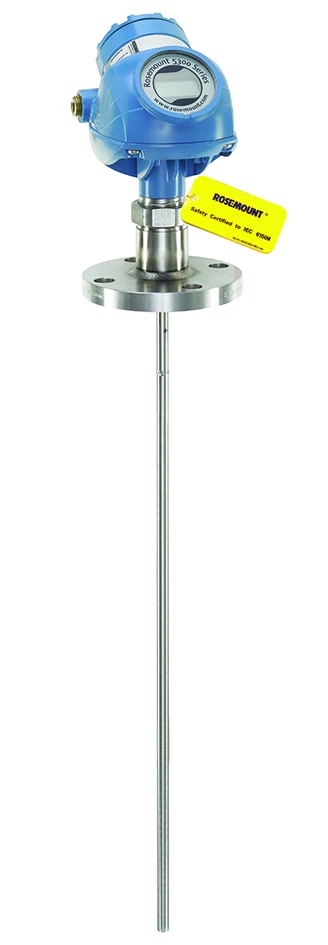

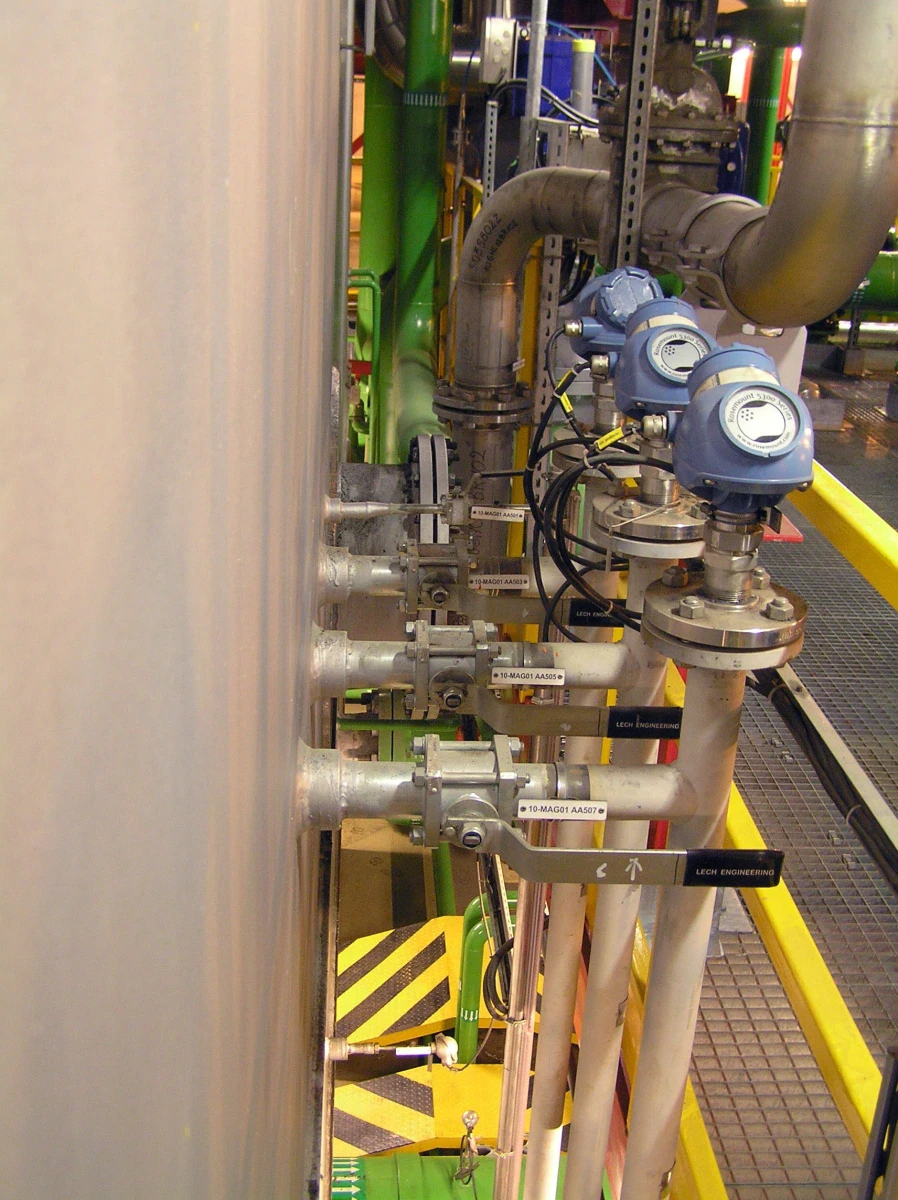

Sonda radarowa z falowodem Rosemount 5300
Nowość
Kod produktu: Rosemount 5300

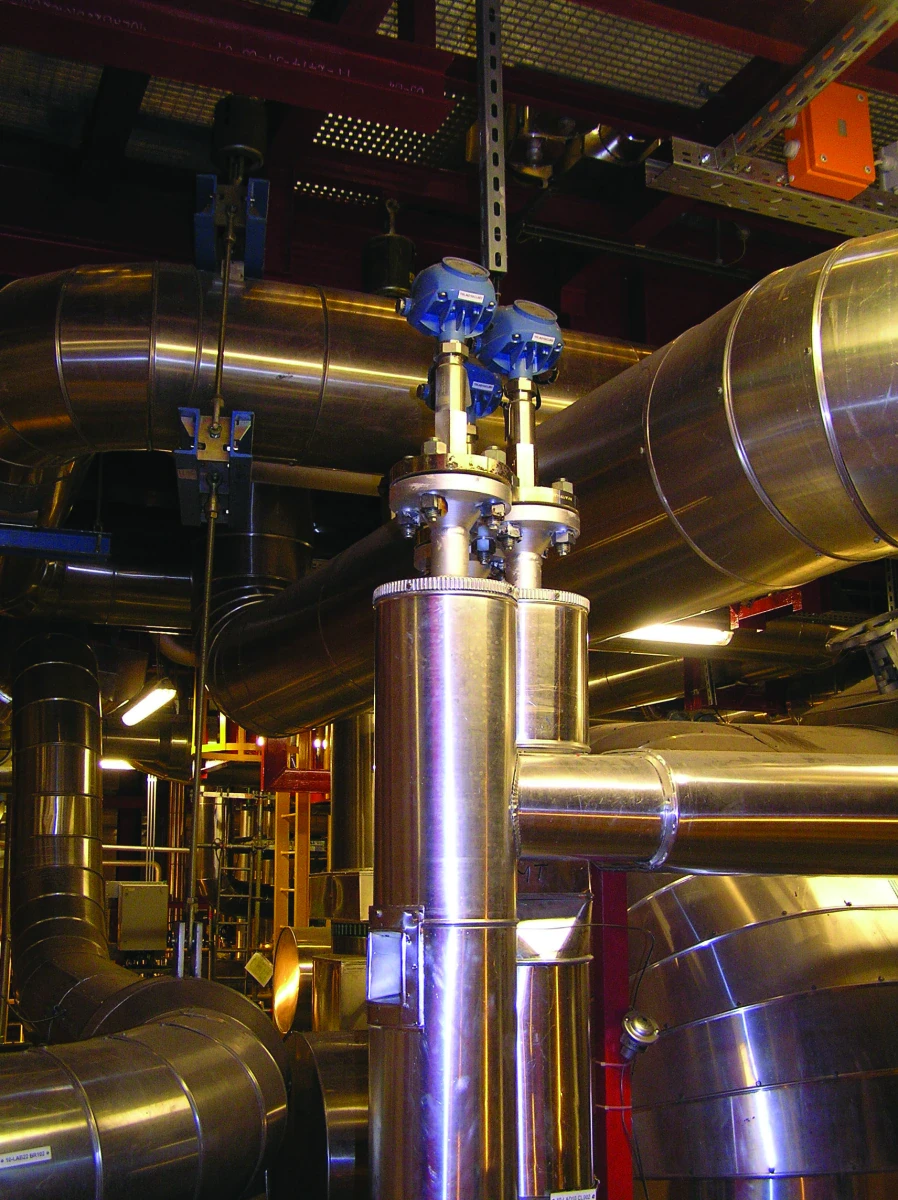

Emerson Rosemount 5300 to zaawansowana sonda falowodowa do pomiaru poziomu w aplikacjach z materiałami sypkimi, cieczami oraz parą nasyconą, w małych i dużych zbiornikach. Umożliwia pomiar i wykrywanie poziomu oraz granicy faz cieczy o różnej stałej dielektrycznej.Sonda sprawdza się w komorach pomiarowych na aplikacjach z węglowodorami, chemią oraz parą o wysokich parametrach. W przetwornikach Rosemount 5300 wykorzystano najnowszą technologię DST zapewniającą szybkie przełączanie transmisji sygnału między nadajnikiem a odbiornikiem. Zmniejsza ona straty sygnału, dzięki czemu sygnał odbierany jest dwa do pięciu razy silniejszy niż w innych falowodowych przetwornikach radarowych. Zwiększa się stosunek sygnału do szumu i możliwość usuwania czynników zakłócających.
Sygnalizacja poziomu materiałów sypkich - zasada pomiaru:
Nanosekundowe impulsy mikrofalowe o niskiej mocy są kierowane wzdłuż falowodu sondy zanurzonej w medium procesowym. Gdy impuls mikrofalowy dociera do medium o innej stałej dielektrycznej, część energii jest odbijana i wraca z powrotem do nadajnika. Nadajnik wykorzystuje falę resztkową pierwszego odbicia do pomiaru poziomu granicy faz. Część fali, która nie została odbita od górnej powierzchni produktu, porusza się dalej, aż do odbicia od dolnej powierzchni produktu. Prędkość tej fali zależy całkowicie od stałej dielektrycznej górnego produktu. Różnica czasu między impulsem wysłanym a odbitym jest przeliczana na odległość, a następnie obliczany jest całkowity poziom lub poziom granicy faz. Intensywność odbicia zależy od stałej dielektrycznej produktu: im wyższa wartość stałej dielektrycznej, tym silniejsze odbicie.Sonda radarowa do pomiaru poziomu materiałów sypkich oraz cieczy Rosemount™ 5300 - kluczowe cechy i zalety
- Wysoce dokładny i niezawodny bezpośredni pomiar poziomu bez konieczności kompensacji zmieniających się warunków procesowych (takich jak gęstość, przewodność, lepkość, pH, temperatura i ciśnienie)
- Brak ruchomych części i brak konieczności ponownej kalibracji
- Dobrze radzi sobie z oparami, pyłem, turbulencjami i pianą
- Nadaje się do małych zbiorników, zbiorników o trudnej geometrii, przeszkód wewnętrznych i nie jest narażony na wpływ mechanicznej konstrukcji komór
- Instalacja od góry do dołu minimalizuje ryzyko wycieków
Zoptymalizowana do większej liczby zastosowań
- Nadaje się do większości zastosowań związanych z poziomem cieczy i materiałów sypkich oraz pomiarem granicy faz
- Niezawodnie radzi sobie nawet z najtrudniejszymi aplikacjami, w tym ze zbiornikami procesowymi, systemami sterowania i bezpieczeństwa
- Łatwa modernizacja istniejących komór, dostępny również jako kompletny zestaw z wysokiej jakości komorami Rosemount
- Dynamiczna kompensacja parowania zapewnia dokładność również w przypadku pary nasyconej
- Duża sonda współosiowa zoptymalizowana do zastosowań, w których zachodzi potrzeba pomiaru poziomu i granicy faz aż do kołnierza
Najlepsza wydajność i czas reakcji
- Sonda jednoprzewodowa o dużym zakresie pomiarowym, z przeszkodami i niskimi dielektrykami zapewnia niezawodność w wielu aplikacjach, takich jak media lepkie
- Algorytm przetwarzania sygnału umożliwia rozróżnienie dwóch cieczy o górnej warstwie o grubości do 2,5 cm
Solidna konstrukcja i zwiększone bezpieczeństwo
- Wytrzymała konstrukcja do ekstremalnych temperatur i ciśnień z wieloma zabezpieczeniami EchoLogics® i inteligentne funkcje oprogramowania zapewniają lepszą możliwość śledzenia powierzchni i wykrywania pełnego zbiornika
- Zatwierdzona przez niezależną firmę w zakresie zapobiegania przepełnieniu i zgodności ze standardem SIL3
- Zintegrowanego Systemu Bezpieczeństwa - elektronika i połączenia kablowe w oddzielnych komorach zapewniają bezpieczniejszą obsługę i lepszą ochronę przed wilgocią
- Weryfikacja urządzenia online i niezawodne wykrywanie stanów wysokiego poziomu za pomocą reflektora weryfikacyjnego
Łatwa instalacja i integracja
- Łatwa modernizacja poprzez dopasowanie istniejących przyłączy zbiornika i sond docinanych na wymiar
- Długie odcinki sztywnych sond do precyzyjnych pomiarów stają się ekonomiczne i praktyczne w transporcie, przechowywaniu i instalacji dzięki opcji sondy segmentowanej (kod 4S)
- Bezproblemowa integracja systemu z HART® , FOUNDATION™ Fieldbus, Modbus® lub IEC 62591 (WirelessHART® ) z adapterem Emerson Wireless 775 THUM™
- Pakiet FDI z obsługą konfiguratora urządzeń AMS, zapewnia interfejsy do zapisywania i przywracania konfiguracji, opcje eksperckie, raport konfiguracji i krzywą echa
- Ulepszone DD z konfiguracją krok po kroku i funkcją krzywej echa w narzędziach takich jak AMS Device Manager i komunikator przenośny
- DTM™ z funkcją krzywej echa do użytku w narzędziach konfiguracyjnych zgodnych z FDT® /DTM
- Wstępnie skonfigurowana lub łatwa konfiguracja w Rosemount Radar Master z pięcioetapowym kreatorem, automatycznym połączeniem i pomocą online
Minimalna konserwacja obniża koszty
- Łatwe rozwiązywanie problemów online dzięki przyjaznemu dla użytkownika oprogramowaniu, wykorzystującemu zaawansowane narzędzia do krzywej echa i rejestrowania
- Diagnostyka Signal Quality Metrics wykrywa nagromadzenie produktu na sondzie, monitorując turbulencje, wrzenie, pianę i emulsje
- Konserwacja predykcyjna z zaawansowaną diagnostyką i alertami Plantweb™
- Modułowa konstrukcja zmniejszająca liczbę części zamiennych i łatwa wymiana obudowy przetwornika bez otwierania zbiornika
Parametry
| Zakres pomiarowy | 50 m |
| Temperatura pracy | -60 … 400°C |
| Dokładność | ±3 mm |
| Przyłącze procesowe | kołnierzowe DN50 do DN150 gwintowe NPT, G 1”, 1 ½”, 2”, Tri Clamp |
| Komunikacja | 2-przewodowa 4 … 20 mA z HART FF Modbus |
| Dopuszczenia | ATEX SIL2 |
| Ciśnienie procesowe | -1 … +345 bar |
Produkty powiązane
Przenośny moduł wyświetlania i programowania Plicscom
- programowanie, kopiowanie danych pomiędzy sondami seri plics
- opcja komunikacji Bluetooth

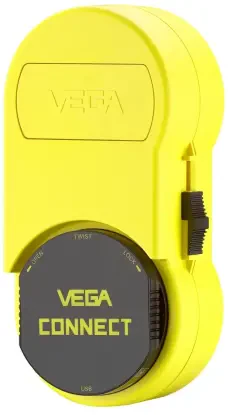

Uniwersalny interfejs HART Vegaconnect
- do stosowania z komputerem wyposażonym w port USB- kalibracja dowolnego urządzenia posiadającego DTM
Wskaźnik Vegamet 391
Uniwersalny wskaźnik VEGAMET 391 przeznaczony do przetwarzania sygnału. Stosowanym w wielu aplikacjach do pomiaru poziomu, nadciśnienia oraz ciśnienia procesowego. Możliwość stosowania tego urządzenia do zasilania podłączonych czujników. Możliwość podłączenia do VEGAMET 391 dowolnego czujnika od 4 do 20 mA/HART. Wbudowany zasilacz sondy. Opcjonalnie ETHERNET.

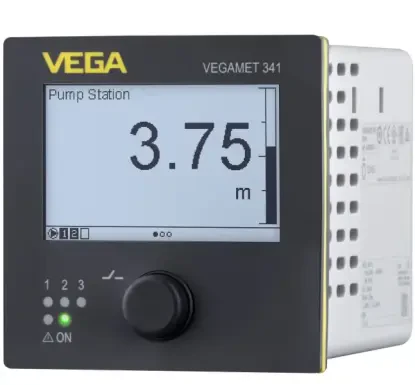

Wskaźnik Vegamet 341/342
- wejście 1x4...20 mA
- wyjście 1x0/4 ... 20 mA, 2xprzekaźnikowe, 1xprzekaźnik awarii
- wbudowany zasilacz sondy
- podświetlany kolorowy wyświetlacz
- bezprzewodowa komunikacja Bluetooth
Kontakt z Ekspertem
Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.
Inne produkty, które mogą Cię zainteresować
Ultradźwiękowy czujnik poziomu i odległości MIC+ 25
Ultradźwiękowy czujnik odległości i poziomu o zakresie pomiarowym 250 mm.
- powtarzalność: 0,15%
- dokładność: poniżej 2%
- obudowa: mosiądz niklowany, stal kwasowa
- cztery typy wyjść: 1 tranzystorowe, 2 tranzystorowe, analogowe 4 ... 20 mA / 0 ... 10 V, analogowe + 1 tranzystorowe
Zakres pomiarowy 30 ... 250 mm

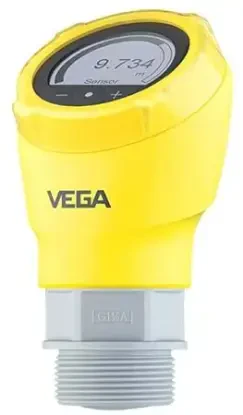

Sonda radarowa Vegapuls 21 / Vegapuls 31
- pomiar poziomu cieczy do 15 m
- temperatura robocza -40 ... +80°C
- ciśnienie robocze -1 ... +3 bar
- dokładność +/- 2 mm
Sonda radarowa poziomu cieczy i materiałów sypkich Rosemount 3408
Sonda radarowa 80 GHz do pomiaru poziomu materiałów sypkich i cieczy. Uniwersalne rozwiązanie do pomiaru medium pylących, parujących, agresywnych chemicznie, pieniących się, parujących. Pomiar w zbiornikach do 30 m, bluetooth, pomiar w bardzo małych zbiornikach.
Zakres pomiarowy 0 ... 30 m
Temperatura pracy
-20 ... 80°C
-60 ... 200°C
Dokładność ±2 mm
Dopuszczenia SIL2
Sonda radarowa poziomu materiałów sypkich i cieczy INTROL iPULS 81
Uniwersalna, ekonomiczna sonda radarowa do pomiaru poziomu materiałów sypkich w zbiornikach o wysokości do 120 m. Pomiar nawet w wąskich zbiornikach. Komunikacja bluetooth, stopień ochrony IP68.
Zakres pomiarowy
0 ... 30 m
0 ... 60 m
0 ... 120 m
Temperatura pracy
-40 ... 120°C
0 ... 200°C
Ciśnienie procesowe -1 ... 20 bar
Dokładność ±2 mm

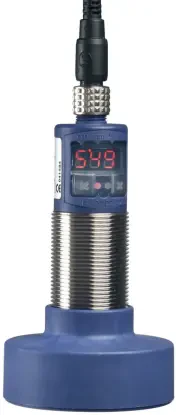

Ultradźwiękowy czujnik poziomu i odległości MIC+ 340
Czujniki ultradźwiękowe Microsonic przeznaczone do pomiaru poziomu i odległości o zakresie pomiarowym 3400 mm.
- dokładność: poniżej 2%
- powtarzalność: 0,15%
- obudowa: mosiądz niklowany, stal kwasowa
- kompensacja zmian temperatury otoczenia
- cztery typy wyjść: 1 tranzystorowe, 2 tranzystorowe, analogowe 4 ... 20 mA / 0 ... 10 V, analogowe + 1 tranzystorowe
Zakres pomiarowy 350 ... 3400 mm
Sonda radarowa poziomu cieczy i materiałów sypkich Rosemount 5408
Uniwersalna sonda radarowa poziomu materiałów sypkich i cieczy. Sonda radarowa poziomu tej serii dokonuje pomiaru ciągłego w zakresie do 40 m z wykorzystaniem dwuprzewodowej technologii FMCW. Nadaje się do większości aplikacji pomiaru poziomu cieczy i materiałów sypkich w przemyśle, w tym mediów oblepiających, pylących, parujących czy agresywnych chemicznie.
Zakres pomiarowy 0 ... 40 m
Przyłącze procesowe kołnierzowe DN50 do DN200
Temperatura pracy -60 ... 250°C
Dokładność ± 2 mm
Dopuszczenia SIL2
Sonda radarowa z falowodem Vegaflex 83
- pomiar poziomu materiałów w przemyśle spożywczym oraz farmaceutycznym
- temperatura robocza -40...+150°C
- ciśnienie robocze -1...+16 bar
- dokładność +/- 2mm
Ultradźwiękowy czujnik poziomu i odległości Microsonic HPS
Czujnik zbliżeniowy Microsonic serii HPS przeznaczony do bezkontaktowego pomiaru poziomu, odległości oraz do wykrywania obiektów. Dostępna jest wersja czujnika zbliżeniowego z dwoma wyjściami tranzystorowymi typu PNP (DD) lub sygnał prądowy 4 ... 20 mA z 1 wyjściem tranzystorowym typu PNP (DIU).
Zakres pomiarowy
30 ... 250 mm
85 ... 350 mm
200 ... 1300 mm
350 ... 3400 mm

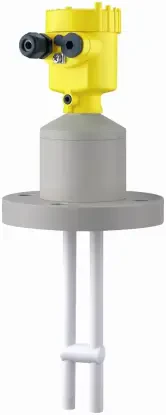

Sonda pojemnościowa Vegacal 69
- pomiar poziomu cieczy agresywnych i w zbiornikach z tworzywa sztucznego
- temperatura robocza -40...+100°C
- ciśnienie robocze -1...+2 bar

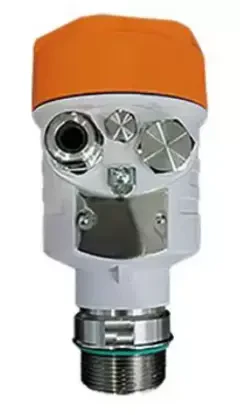

Sonda radarowa poziomu cieczy INTROL iPULS 80
