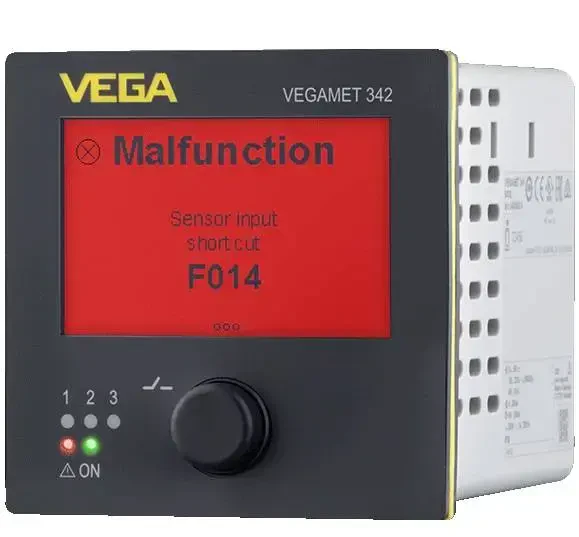

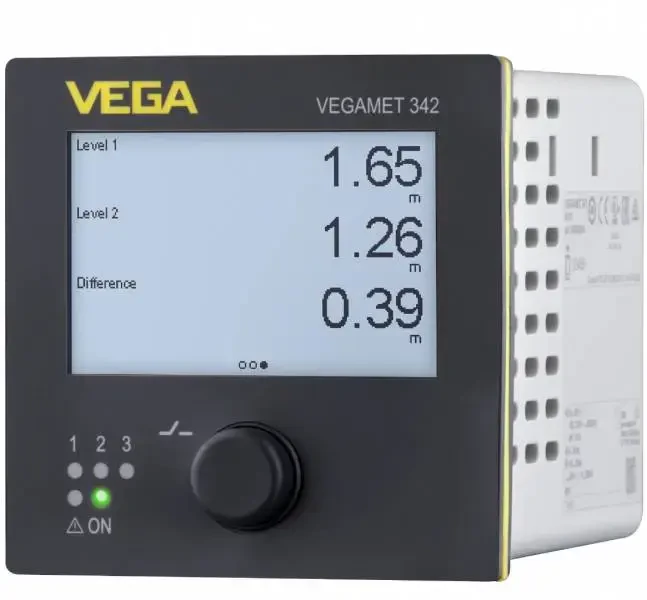

Wskaźnik Vegamet 341/342
Zastosowanie wskaźników Vegamet 341/342

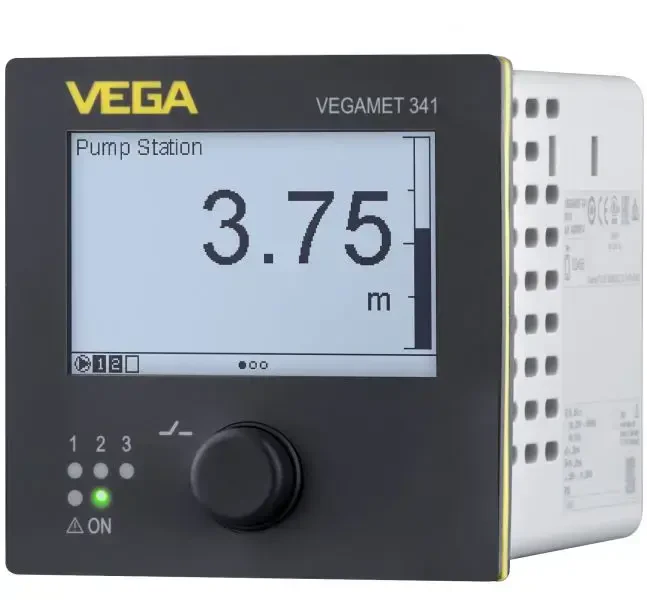

VEGAMET 341 jest wskaźnikiem z wejściem analogowym 4 ... 20 mA. Wskaźnik może współpracować z urządzeniami posiadającymi niestandardowe wyjście 4 ... 20 mA np: sondami pojemnościowymi. Istnieje możliwość przypisania dowolnego prądu dla sygnału 0% i 100% (np: 0% - 6 mA, 100% - 12 mA).
VEGAMET posiada wbudowany zasilacz urządzeń 2-przewodowych. Urządzenie jest także standardowo wyposażone w analogowe wyjście transmisyjne, pozwalające na przesłanie sygnału do systemów nadrzędnych np: DCS czy PLC. Wskaźnik posiada wyświetlacz LCD, na którym mierzona wielkość jest przedstawiona cyfrowo (4 pozycje) i graficznie (bargraf). Wskazanie cyfrowe może być skalowane w zakresie -9999 ... 9999.
VEGAMET 341 standardowo posiada 2 programowane wyjścia przekaźnikowe oraz dodatkowy przekaźnik sygnalizacji awarii (np: możliwość stwierdzenia braku zasilania). Przekaźniki można wykorzystać do sygnalizacji określonych poziomów lub do sterowania pracą pomp (każdy z przekaźników ma ustawianą histerezę). Wskaźnik może posiadać wbudowaną barierę Ex dla obwodów iskrobezpiecznych dla sond pomiarowych znajdujących się w strefie 0.
Typowe zastosowania wskaźników Vegamet 341/342:
- wskazanie poziomu/ciśnienia/temperatury,
- sterowanie pracą pomp w przepompowni,
- wskazanie i zasilanie sond iskrobezpiecznych umieszczonych w strefach zagrożenia wybuchem,
- wskaźnik dla sond pojemnościowych z elektroniką E17/18.
Parametry
| Temperatura pracy | -20 ... 60 °C |
| Typ wyjścia | 2 x przekaźnikowe |
| Zasilanie | 20 ... 250 V AC |
| Obudowa | IP40 IP20 |
| Typ wejścia | 4 ... 20 mA aktywne |
| Wyświetlacz | LCD, cyfrowy i graficzny (bargraf) |
| Dopuszczenia | ATEX II (1) GD [EEx ia] IIC |
| Producent | Vega |
