Wskaźnik Vegamet 625 i jego zastosowanie

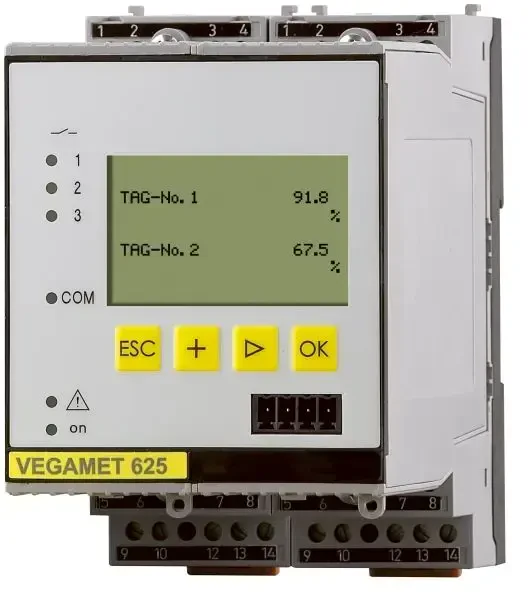

Wskaźnik Vegamet 625

Kod produktu: MET625.

Programowalny wskaźnik z wejściem cyfrowym HART dla dwóch sond pomiarowych

opis
parametry
pliki do pobrania
produkty powiązane
kontakt z ekspertem

VEGAMET 625 jest urządzeniem przeznaczonym do odczytu danych z 2 urządzeń z komunikacją HART. Dzięki cyfrowemu przesyłowi danych, wartość zmierzona przez sondę jest taka sama, jak wartość widoczna na wyświetlaczu VEGAMETa. Ma to szczególne znaczenie w przypadku urządzeń realizujących pomiar z dużą dokładnością np. sond radarowych.

Transmisja cyfrowa pozwala także na przesłanie dodatkowych informacji z urządzenia pomiarowego np. dotyczących objętości cieczy (obliczonej na podstawie charakterystyki zbiornika) lub temperatury (mierzonej przez wewnętrzny czujnik temperatury). VEGAMET 625 posiada wyświetlacz graficzny LCD, na którym mogą być wyświetlane wartości cyfrowe, bargraf lub przebiegi mierzonej wielkości. Urządzenie jest standardowo wyposażone w 3 wyjścia analogowe 4..20 mA oraz 3 programowane wyjścia przekaźnikowe.

Wyjścia analogowe i przekaźnikowe mogą być przypisane w dowolny sposób do podłączonych urządzeń na wejściu HART. W przypadku sondy radarowej VEGAFLEX 67 do pomiaru różnicy faz, każde z wyjść może być przypisane np: do poziomu górnej lub dolnej cieczy, grubości warstwy cieczy na powierzchni itp.

Wyposażenie opcjonalne to wyjście RS232 (np. do radiomodemu) albo Ethernet (podłączenie do sieci lokalnej), wewnętrzna rejestracja wyników pomiaru oraz web serwer, pozwalający na podglądanie danych pomiarowych poprzez sieć internet. Wskaźnik produkowany jest w wersji przeznaczonej do współpracy z aparaturą zainstalowaną wewnątrz przestrzeni zagrożonych wybuchem.

Do programowania wskaźnika wykorzystuje się klawiaturę znajdującą się na płycie czołowej lub oprogramowanie PACTware z interfejsem VEGACONNECT.

Typowe zastosowania Vegamet 625:

wskazanie poziomu paliwa,
spirytusu,
gazu LPG,
pomiary służące do wewnętrznych rozliczeń,
pomiar różnicy faz za pomocą sondy radarowej VEGAFLEX 67.

Parametry

Obudowa	IP30
Temperatura pracy	-20 ... 60 °C
Zasilanie	20 ... 250 V AC
Typ wejścia	2 x HART
Wyświetlacz	LCD, cyfrowy i graficzny (bargraf)
Typ wyjścia	RS232 Ethernet
Dopuszczenia	ATEX II (1) GD [EEx ia] IIC ATEX II (1) GD [EEx ia] IIC + dopuszczenie morskie
Producent	Vega
