Wskaźniki

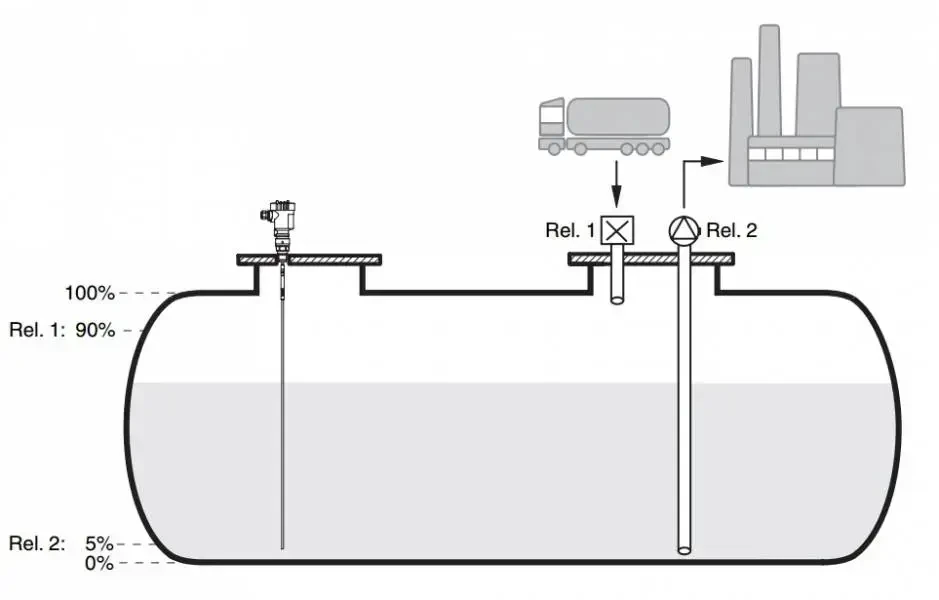

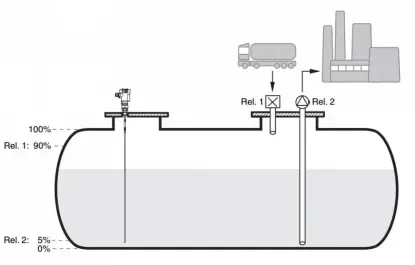

Przykładowe zastosowanie wskaźników Vegamet 624 z sonda VEGAFLEX 81

Rysunek przykładowego zastosowania wskaźników Vegamet 624

Wskaźnik Vegamet 624

Programowalny wskaźnik z wejściem 4 ... 20 mA dla sond pomiarowych Vega.

wskazanie poziomu paliwa,
spirytusu,
gazu LPG,
pomiary służące do wewnętrznych rozliczeń.

Urządzenie zastępuje produkowane wcześniej przetworniki VEGAMET 614.

opis
parametry
pliki do pobrania
produkty powiązane
kontakt z ekspertem

VEGAMET 624 jest urządzeniem przeznaczonym do odczytu danych z sond pomiarowych VEGA posiadających wyjście analogowe 4 ... 20 mA + HART. Dzięki cyfrowemu przesyłowi danych, wartość zmierzona przez sondę jest taka sama, jak wartość widoczna na wyświetlaczu VEGAMETa. Ma to szczególne znaczenie w przypadku urządzeń realizujących pomiar z dużą dokładnością np. sond radarowych.

Transmisja cyfrowa pozwala także na przesłanie dodatkowych informacji z urządzenia pomiarowego np. dotyczących objętości cieczy (obliczonej na podstawie charakterystyki zbiornika) lub temperatury (mierzonej przez wewnętrzny czujnik temperatury).

VEGAMET 624 posiada wyświetlacz graficzny LCD, na którym mogą być wyświetlane wartości cyfrowe, bargraf lub przebiegi mierzonej wielkości. Urządzenie jest standardowo wyposażone w 3 wyjścia analogowe 4 ... 20 mA oraz 3 programowane wyjścia przekaźnikowe. Wyposażenie opcjonalne to wyjście RS232 (np. do radiomodemu) albo Ethernet (podłączenie do sieci lokalnej), wewnętrzna rejestracja wyników pomiaru oraz web serwer, pozwalający na podglądanie danych pomiarowych poprzez sieć internet. Wskaźnik produkowany jest w wersji przeznaczonej do współpracy z aparaturą zainstalowaną wewnątrz przestrzeni zagrożonych wybuchem.

Do programowania wskaźnika wykorzystuje się klawiaturę znajdującą się na płycie czołowej lub oprogramowanie PACTware z interfejsem VEGACONNECT.

Parametry

Obudowa	IP30
Temperatura pracy	-20 ... 60 °C
Zasilanie	20 ... 250 V AC
Typ wejścia	4 ... 20 mA lub HART
Wyświetlacz	LCD, cyfrowy i graficzny (bargraf)
Typ wyjścia	RS232 + pamięć wewnętrzna Ethernet
Dopuszczenia	ATEX II (1) GD [EEx ia] IIC ATEX II (1) GD [EEx ia] IIC + dopuszczenie morskie
Producent	Vega
