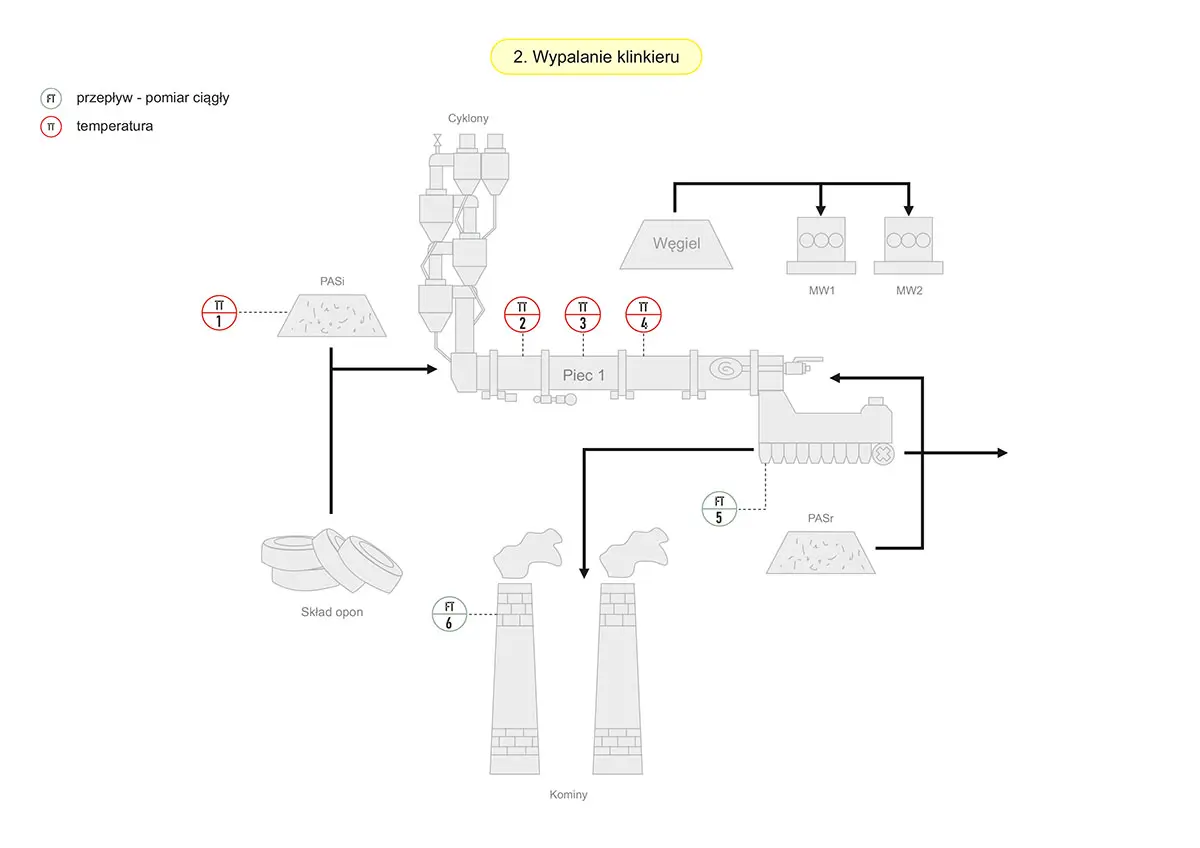

2. Wypalanie klinkieru

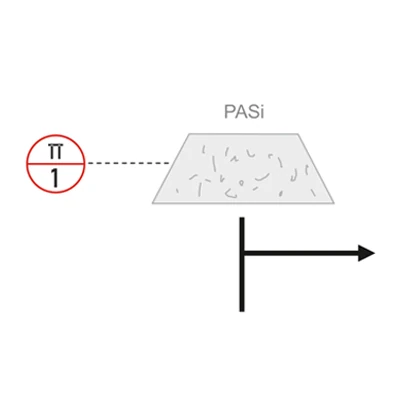

1. Termowizyjny monitoring składu paliw

Na składzie są paliwa, które należą do substancji łatwopalnych, z uwagi na zachodzące reakcje chemiczne, może dojść do punktowych wzrostów temperatury i samoistnego zapłonu. Ze względu na wysokie ryzyko samozapłonu, kluczowe znaczenie ma zastosowanie systemu monitoringu termowizyjnego.

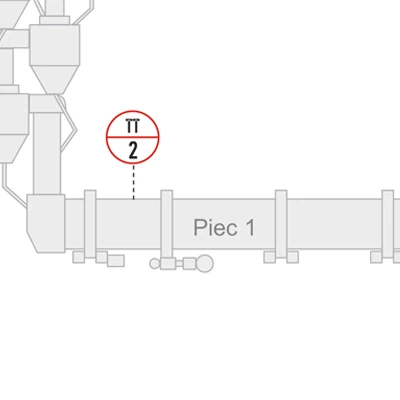

2. Pomiar temperatury płaszcza pieca

Piec obrotowy stanowi kluczowy element linii wypału klinkieru. Jest to obracający się wokół własnej średnicy walec o średnicy kilku metrów i długości nawet do 200 metrów. W jego wnętrzu, w strefie wypałowej, panują temperatury dochodzące do 2000°C. Aby zapobiec przepaleniu płaszcza pieca, możemy kontrolować temperaturę za pomocą skanera kompaktowego.

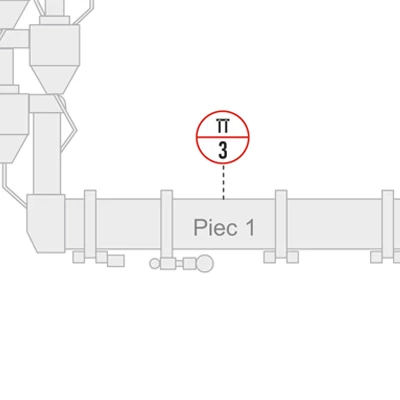

3. Pomiar temperatury w strefie spiekania

Precyzyjny pomiar temperatury w strefie wypalania jest kluczowy zarówno dla optymalnej pracy pieca, jak i dla zapewnienia wysokiej jakości klinkieru. Ze względu na duże zapylenie panujące w tym obszarze, stosuje się pirometry dwubarwne (dwukanałowe tzw. ratio), które uzyskują prawidłowy pomiar temperatury nawet w 95% przysłonietej/zadymionej ścieżce pomiarowej. Można też wykorzystać specjalistyczne kamery termowizyjne z wziernikami (tzw. boroskopowe).

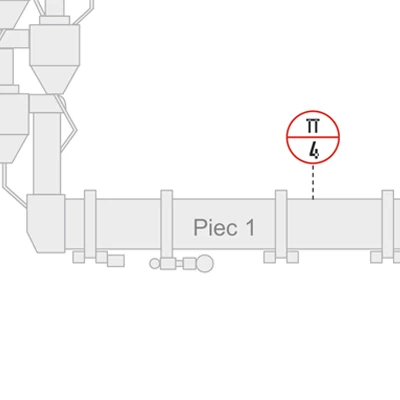

4. Pomiar temperatury produktu w piecu

Temperatura wewnątrz pieca jest kluczowym parametrem dla zapewniania poprawnego przebiegu procesu wypalania klinkieru. Pomiar temperatury można wykonywać za pomocą pirometrów nowej generacji i osłony termometrycznej lub odpornej termicznie i mechanicznie rury wziernikowej.

5. Pomiar przepływu oleju rozpałkowego

Rozruch pieca obrotowego zazwyczaj realizowany jest przy użyciu oleju opałowego, jako paliwa zapłonowego. W celu zapewnienia optymalnego rozruchu, olej ten musi być odpowiednio dozowany. W tym celu stosuje się masowe przepływomierze Coriolisa, które sprawdzają się w tak trudnych warunkach aplikacyjnych.

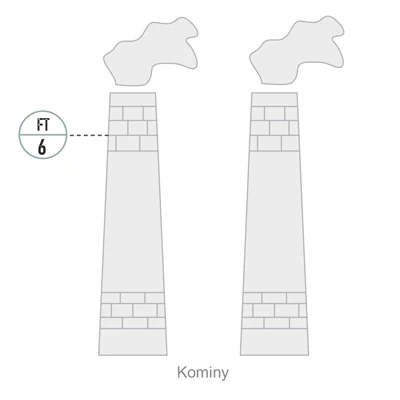

6. Pomiar przepływu spalin w kominach

Nadzór nad emisją zanieczyszczeń obejmuje nie tylko kontrolę składu chemicznego, ale również ilości gazów odprowadzanych do atmosfery. Organy ochrony środowiska wymagają dokładnych danych, co wiąże się z koniecznością prowadzenia ciągłych pomiarów przepływu gazów w przewodach kominowych. Dane te stanowią podstawę do raportowania oraz rozliczeń w ramach obowiązujących norm i limitów emisyjnych.

Odpowiedzią na wymagania aplikacyjne w układach rozliczeń emisji jest stosowanie wielopunktowych przepływomierz termicznych.
