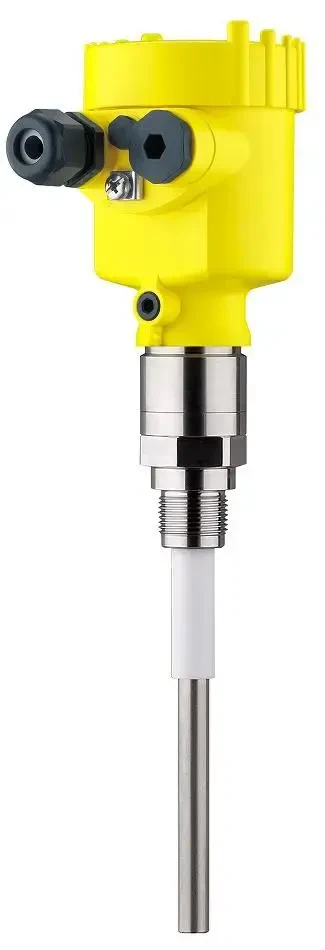

Sonda pojemnościowa Vegacal 62

Kod produktu: CL62.

Sonda pojemnościowa do pomiaru poziomu cieczy nieprzewodzących

opis
parametry
pliki do pobrania
produkty powiązane
kontakt z ekspertem

Sonda pojemnościowa VEGACAL 62 przeznaczona do pomiaru poziomu cieczy nieprzewodzących działa na zasadzie pomiaru pojemności elektrycznej pomiędzy ścianą zbiornika, a elektrodą sondy. Sonda jest całkowicie niewrażliwa na zapylenie wewnątrz zbiornika, charakteryzuje się sporą wytrzymałością mechaniczną oraz nie wymaga specjalnych zabiegów konserwacyjnych podczas eksploatacji. Dużą zaletą sondy pojemnościowej jest pewność działania w przypadku oblepienia elektrody przez produkt.

Po zainstalowaniu w zbiorniku sonda wymaga kalibracji tj: zasymilowania 2 poziomów w zbiorniku (np.: pusty i pełny zbiornik). Warunkiem stosowania sond pojemnościowych jest stabilność stałej dielektrycznej produktu (pomiar jednego typu produktu) oraz małe wahania wilgotności.

Parametry

Wersja / temperatura procesu	standardowa/-50 ... 150 °C standardowa/-50 ... 200 °C z rurą ekranującą 316L/-50 ... 150 °C z rurą ekranującą 316L/-50 ... 200 °C z rurą koncentryczną /-50 ... 150 °C z rurą koncentryczną /-50 ... 200 °C
Wyświetlacz	moduł wyświetlania i programowania PLICSCOM
Temperatura medium	-50 ... 200 °C
Zasilanie	z pętli prądowej 4 ... 20 mA
Ciśnienie	-1 ... 64 bar
Zakres pomiarowy	6 m
Dławik	M 20 x 1,5 1/2 NPT
Elektronika	Profibus PA Foundation Fieldbus wyjście do współpracy z urządzeniami zewnętrznymi serii VEGATOR 4 ... 20 mA/HART
Obudowa	stal nierdzewna 316L/IP66/IP68 (1 bar) plastikowa IP66/IP67 aluminium/IP66/IP68 (1 bar) aluminium/IP66/IP68 (0,2 bar)
Przyłącze procesowe	gwintowe
Dodatkowe wyposażenie	brak
Medium	materiały sypkie ciecze ciecze nieprzewodzące
Dopuszczenia	ATEX II 1/2D, 2D, IP66T ATEX II 1/2G, 2G EEx d ia IIC T6 ATEX II 1G, 1/2G, 2G Ex ia IIC T6 ATEX II 1G, 1/2G, 2G Ex ia IIC T6 + okrętowe ATEX II 1G, 1/2G, 2G Ex ia IIC T6 + WHG dopuszczenia okrętowe
Producent	Vega
