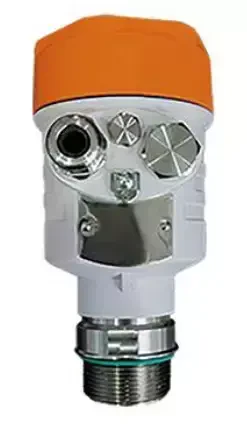

Sonda radarowa poziomu cieczy INTROL iPULS 80

Kod produktu: Przetwornik poziomu cieczy iPULS 80

Nowa generacja przetworników radarowych poziomu cieczy o częstotliwości w obszarze 80 GHz - do pomiaru poziomu cieczy, także agresywnych i spożywczych. Nowe generacja przetworników poziomu cieczy 80 GHz wymaga znacznie mniejszych króćców montażowych, pozwala na pomiar w małych zbiornikach, umożliwia pomiar cieczy pieniących.

Przetwornik poziomu cieczy INTROL iPULS 80 przeznaczony jest do pomiaru ciągłego poziomu cieczy. Radarowe przetworniki poziomu to obecnie najbardziej uniwersalne i skuteczne rozwiązanie do pomiaru poziomu zarówno cieczy typowych, jak również mediów parujących, oblepiających, pieniących oraz agresywnych chemicznie.

INTROL iPULS 80 to przetwornik poziomu cieczy wykorzystujący częstotliwość w obszarze 80 GHz. Dotychczas stosując przetworniki radarowe o częstotliwości 26 GHz z anteną o średnicy 80 mm, kąt wiązki wynosił około 10°. W przypadku przetwornika INTROL iPULS 80, przy tej samej średnicy anteny kąt wiązki wynosi zaledwie 3°.

Zwiększenie częstotliwości (skupienia wiązki) pozwala na wykorzystanie przetwornika poziomu w bardzo trudnych warunkach pomiarowych - zaparowanie, pieniące się ciecze, przegrody, wężownice grzejne czy mieszadła.







Przetwornik poziomu cieczy do 120 m

Zwiększona dynamika radaru zapewnia większą pewność pomiaru oraz szerszy zakres zastosowań. Przetwornik poziomu cieczy INTROL iPULS 80 umożliwia pomiar poziomu mediów o bardzo słabych właściwościach odbijających (o niskiej stałej dielektrycznej). Przetwornik poziomu posiada zakres pomiarowy od 30 aż do 120 m oraz jest w stanie mierzyć z dokładnością < 2mm.

Przetwornik poziomu cieczy INTROL iPULS 80 (sonda radarowa) dostępny jest z przyłączem mechanicznym gwintowym, kołnierzowym lub przyłączami higienicznymi.

Konfigurację przetwornika poziomu można wykonać za pomocą przycisków uniwersalnego modułu wyświetlacza bezpośrednio na urządzeniu, komunikacji bluetooth i aplikacji Android lub iOS, a także za pomoca dedykowanego oprogramowania PC lub komunikatora HART.

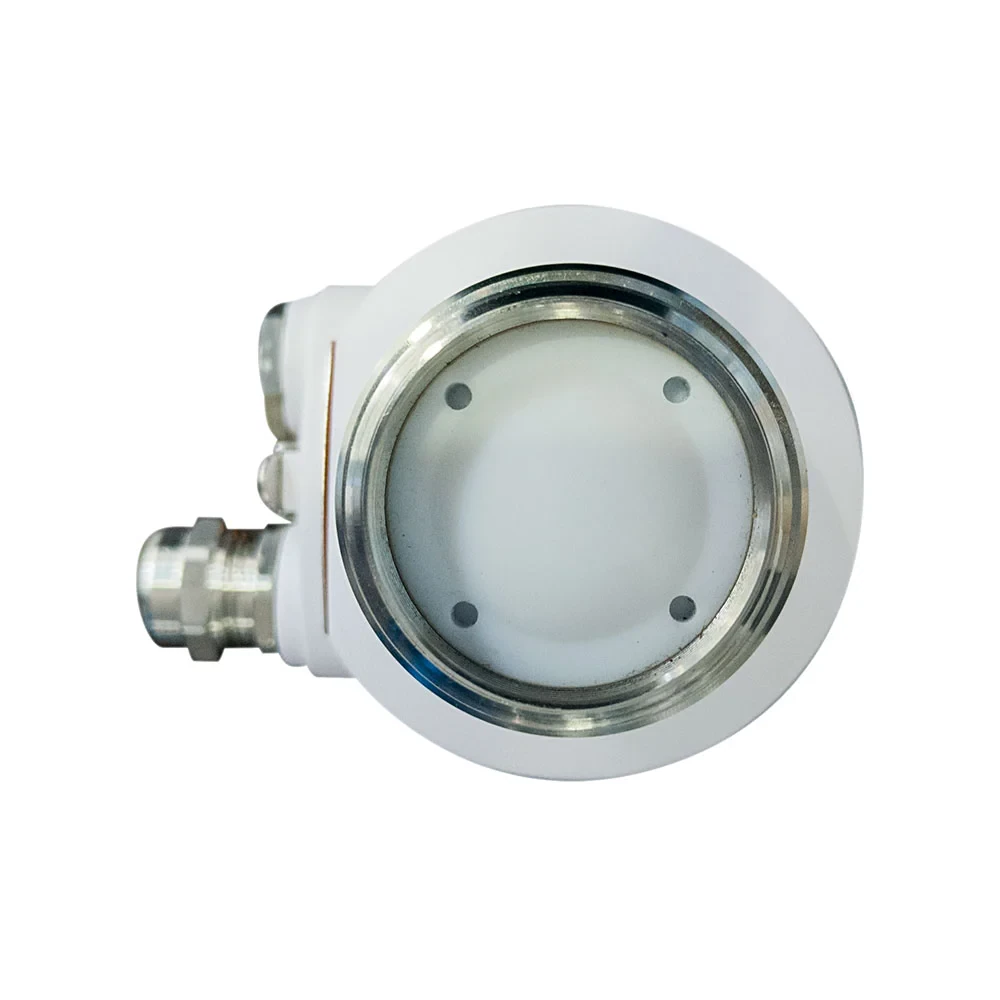

Antena przetwornika poziomu cieczy Ipuls 80

Parametry

Zakres pomiarowy0 ... 30 m
0 ... 60 m
0 ... 120 m
Obudowa/Stopień ochronystop aluminium/IP68
podwójna komora ze stopu aluminium/IP67
stal nierdzewna 316L/IP68
szczególne warunki
Rodzaj antenysoczewkowa/PTFE  - temperatura procesu -40 ... 120°C
wysoka temperatura 0 ... 200°C
antykorozyjna
szczególne warunki
Przyłącze procesowegwint G1.5
Szczególne warunki
Tri Clamp 2” (64 mm)
Tri Clamp 1,5” (50,5 mm)
kołnierz DN125
kołnierz DN80
kołnierz DN50
kołnierz DN150
kołnierz DN100
kołnierz DN65
Szczególne wykonania
Elektronika2 przewody 4 ... 20 mA 24 V DC/HART
4 przewody 4 ... 20 mA 220 V AC
4 przewody RS485, MODBUS-RTU + 4 ... 20 mA
4 przewody RS485, MODBUS-RTU
4 przewody 4 ... 20 mA 24 V DC
Szczególne warunki
Wejście kablaM20*1,5
NPT 1/2
Temperatura pracy-40 ... 120°C
0 ... 200°C
Ciśnienie procesowe-1 ... 20 bar
Dokładność±2 mm
